| Markenname: | SONGO |
| MOQ: | 1 Stück |
| Preis: | USD $175/Piece |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsfähigkeit: | 5000-10.000 Punkte/Monat |

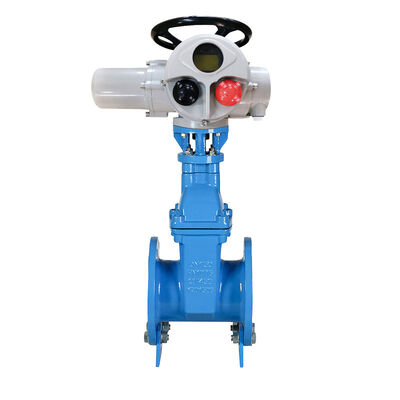

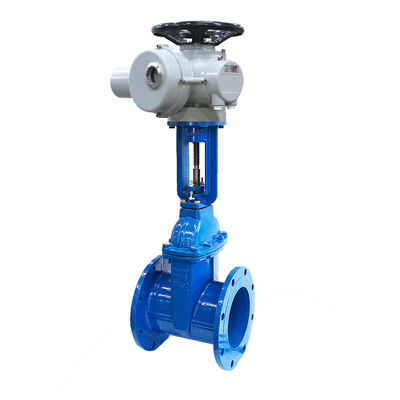

Beschreibung und Vorteile eines motorisierten Flansch-Guss-Eisen-Resilient-Sitz-Gatterventils:
Die SONGO Gusseisen-Gatterventile sind Schließventile mit einer Torplatte als Öffnungs- und Schließteil.mit niedrigem Durchflusswiderstand und bi-richtungsfähigen Durchfluss des MediumsSie hat eine relativ hohe Bauhöhe und eine lange Öffnungs- und Schließzeit und ist in zwei Typen unterteilt: Keil-Typ (einschließlich Ein-Gatter-Platte,Doppeltorplatte und elastische Torplatte) und Paralleltorplatte (einschließlich Ein- und Doppeltorplatte). Gemäß der Struktur des Ventilstamms, they can be classified into exposed stem gate valves (where the valve stem thread is exposed for easy lubrication) and concealed stem gate valves (where the thread is built-in and the valve stem only rotates). Die Ventilkörpermaterialien umfassen graues Gusseisen, Kohlenstoffstahl, Edelstahl usw. Es nimmt Flanschverbindung an und der Nenndurchmesser umfasst DN40-DN1200. Es eignet sich für Rohrleitungen in Wasser,Dampf, Erdöl, Petrochemie, Pharma, Energie und andere Industriezweige.Vorteile des Gusseisen-Gatterventils:
1. Niedriger Durchflusswiderstand. Der Durchgang des Mediums innerhalb des Ventilkörpers ist gerade und das Medium fließt in einer geraden Linie mit geringem Durchflusswiderstand.
2Es erfordert weniger Kraft beim Öffnen und Schließen. Im Vergleich zum Stoppventil ist es, weil ob offen oder geschlossen,die Bewegungsrichtung des Tores ist immer senkrecht zur Strömungsrichtung des Mediums.
3. Große Höhe und lange Öffnungs- und Schließzeit. Der Öffnungs- und Schließlauf der Torplatte ist relativ groß und die Absenkung erfolgt durch eine Schraube.
4Das Wasserhammerphänomen tritt seltener auf, weil die Schließzeit lang ist.
5Das Medium kann auf beiden Seiten in jede Richtung fließen und ist einfach zu installieren.
6Die Strukturlänge (der Abstand zwischen den beiden verbindenden Endflächen der Hülle) ist relativ gering.
7. Die Dichtungsfläche ist anfällig für Verschleiß, was sich auf die Lebensdauer auswirkt. Beim Öffnen und Schließen reiben sich die beiden Dichtungsflächen des Tors und des Ventilsitzes gegeneinander an und gleiten.Unter mittlerem Druck, sind sie anfällig für Kratzer und Verschleiß, was die Dichtungsleistung beeinträchtigt und die Lebensdauer verkürzt.
8. Der Preis ist relativ hoch. Es gibt viele Kontaktdichtungsflächen, und die Verarbeitung ist ziemlich komplex. Besonders die Dichtungsflächen auf dem Torplattensitz sind nicht einfach zu verarbeiten,und es gibt viele Teile.
9Es hat eine einfache Form, eine kurze Strukturlänge, eine gute Fertigbarkeit und ein breites Anwendungsspektrum.
10Kompaktes Bauwerk, gute Rigidität des Ventils, glatter Kanal, geringer Durchflusswiderstand, Dichtungsoberfläche aus Edelstahl und harter Legierung, lange Lebensdauer, PTFE-Verpackung, zuverlässige Dichtung,und eine einfache und flexible Bedienung.
|
Grundkonstruktionsstandard
|
|
|
Grundkonstruktion
|
BS5163
|
|
Von Angesicht zu Angesicht
|
BS5163
|
|
Flanken
|
BS4504 PN16
|
|
Prüfungen
|
BS6755
|
|
- Nein. Ich weiß nicht.
|
Teilname
|
Material
|
|
01
|
Körper
|
mit einer Breite von nicht mehr als 20 mm
|
|
02
|
Sitz
|
EPDM
|
|
03
|
Schacht
|
aus rostfreiem Stahl 420
|
|
04
|
Die Scheibe
|
mit einer Breite von nicht mehr als 20 mm
|
|
05
|
Walnuss
|
mit einer Breite von nicht mehr als 20 mm
|
|
06
|
Kapuze
|
mit einer Breite von nicht mehr als 20 mm
|
|
07
|
O-Ring
|
EPDM
|
|
08
|
Schubspülmaschine
|
mit einer Breite von nicht mehr als 20 mm
|
|
09
|
Siegelring
|
EPDM
|
|
10
|
Schraubkopf für Steckdosen
|
Kohlenstoffstahl
|
|
11
|
O-Ring
|
EPDM
|
|
12
|
Antrieb
|
Aluminiumlegierung
|
| Nominaler Druck Nomenklatur |
Nominal Diameter DN (mm) |
L | D | D1 | b | Z-d | H | L1 | L2 | H1 | Elektrische Aktoren Nr. | Normaldrehmoment N.m. |
Elektroantrieb KW |
| BS5163 Norm 1.0/1.6 Mpa BS4504 HF-Flanke Z945X-10/16Q |
40 | 165 | 150 | 110 | 17 | 4 bis 18 | 285 | 350 | 325 | 248 | SONGODZW-10 | 100 | 0.25 |
| 50 | 178 | 165 | 125 | 18 | 4 bis 18 | 300 | 350 | 325 | 248 | SONGODZW-10 | 100 | 0.25 | |
| 65 | 190 | 185 | 145 | 18 | 4 bis 18 | 345 | 350 | 325 | 248 | SONGODZW-15 | 150 | 0.37 | |
| 80 | 203 | 200 | 160 | 18 | 4/8-18 | 390 | 422 | 362 | 295 | SONGODZW-20 | 200 | 0.55 | |
| 100 | 229 | 220 | 180 | 19 | 8 bis 18 | 430 | 422 | 362 | 295 | SONGODZW-20 | 200 | 0.55 | |
| 125 | 254 | 250 | 210 | 19 | 8 bis 18 | 510 | 422 | 362 | 295 | SONGODZW-30 | 300 | 0.75 | |
| 150 | 267 | 285 | 240 | 19 | 8 bis 22 | 565 | 422 | 362 | 295 | SONGODZW-30 | 300 | 0.75 | |
| 200 | 292 | 340 | 295 | 22 | 8/12-22 | 680 | 422 | 362 | 295 | SONGODZW-30 | 300 | 0.75 | |
| 250 | 330 | 395/405 | 350/355 | 22 | 12-23/26 | 820 | 520 | 362 | 300 | SONGODZW-45 | 450 | 1.1 | |
| 300 | 356 | 445/460 | 400/410 | 26 | 12-23/26 | 930 | 520 | 362 | 300 | SONGODZW-60 | 600 | 1.5 | |
| 350 | 381 | 505/520 | 460/470 | 30 | 16-23/26 | 1020 | 615 | 490 | 392 | SONGODZW-90 | 900 | 2.2 | |
| 400 | 406 | 565/580 | 515/525 | 30 | 16-26/30 | 1100 | 615 | 490 | 392 | SONGODZW-120 | 1200 | 3 | |
| 500 | 457 | 670/715 | 620/650 | 32 | 20-26/33 | 1250 | 802 | 548 | 360 | SONGODZW-250 | 2500 | 5.5 |
|
Grundkonstruktionsstandard
|
|
|
Grundkonstruktion
|
für die Verwendung in Kraftfahrzeugen
|
|
Von Angesicht zu Angesicht
|
Die in Absatz 1 genannten Vorschriften gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
|
|
Flanken
|
DIN2533 PN16
|
|
Prüfungen
|
für die Verwendung in Kraftfahrzeugen
|
|
- Nein. Ich weiß nicht.
|
Teilname
|
Material
|
|
01
|
Körper
|
mit einer Breite von nicht mehr als 20 mm
|
|
02
|
Sitz
|
EPDM
|
|
03
|
Schacht
|
aus rostfreiem Stahl 420
|
|
04
|
Die Scheibe
|
mit einer Breite von nicht mehr als 20 mm
|
|
05
|
Walnuss
|
mit einer Breite von nicht mehr als 20 mm
|
|
06
|
Kapuze
|
mit einer Breite von nicht mehr als 20 mm
|
|
07
|
O-Ring
|
EPDM
|
|
08
|
Schubspülmaschine
|
mit einer Breite von nicht mehr als 20 mm
|
|
09
|
Siegelring
|
EPDM
|
|
10
|
Schraubkopf für Steckdosen
|
Kohlenstoffstahl
|
|
11
|
O-Ring
|
EPDM
|
|
12
|
Antrieb
|
Aluminiumlegierung
|
| Nominaler Druck Nomenklatur |
Nominal Diameter DN (mm) |
L | D | D1 | b | Z-d | H | L1 | L2 | H1 | Elektrische Aktoren Nr. | Normaldrehmoment N.m. |
Elektroantrieb KW |
| Der Standard DIN3352 1.0/1.6 Mpa BS4504 HF-Flanke Z945X-10/16Q |
40 | 165 | 150 | 110 | 17 | 4 bis 18 | 285 | 350 | 325 | 248 | SONGODZW-10 | 100 | 0.25 |
| 50 | 178 | 165 | 125 | 18 | 4 bis 18 | 300 | 350 | 325 | 248 | SONGODZW-10 | 100 | 0.25 | |
| 65 | 190 | 185 | 145 | 18 | 4 bis 18 | 345 | 350 | 325 | 248 | SONGODZW-15 | 150 | 0.37 | |
| 80 | 203 | 200 | 160 | 18 | 4/8-18 | 390 | 422 | 362 | 295 | SONGODZW-20 | 200 | 0.55 | |
| 100 | 229 | 220 | 180 | 19 | 8 bis 18 | 430 | 422 | 362 | 295 | SONGODZW-20 | 200 | 0.55 | |
| 125 | 254 | 250 | 210 | 19 | 8 bis 18 | 510 | 422 | 362 | 295 | SONGODZW-30 | 300 | 0.75 | |
| 150 | 267 | 285 | 240 | 19 | 8 bis 22 | 565 | 422 | 362 | 295 | SONGODZW-30 | 300 | 0.75 | |
| 200 | 292 | 340 | 295 | 22 | 8/12-22 | 680 | 422 | 362 | 295 | SONGODZW-30 | 300 | 0.75 | |
| 250 | 330 | 395/405 | 350/355 | 22 | 12-23/26 | 820 | 520 | 362 | 300 | SONGODZW-45 | 450 | 1.1 | |
| 300 | 356 | 445/460 | 400/410 | 26 | 12-23/26 | 930 | 520 | 362 | 300 | SONGODZW-60 | 600 | 1.5 | |
| 350 | 381 | 505/520 | 460/470 | 30 | 16-23/26 | 1020 | 615 | 490 | 392 | SONGODZW-90 | 900 | 2.2 | |
| 400 | 406 | 565/580 | 515/525 | 30 | 16-26/30 | 1100 | 615 | 490 | 392 | SONGODZW-120 | 1200 | 3 | |
| 500 | 457 | 670/715 | 620/650 | 32 | 20-26/33 | 1250 | 802 | 548 | 360 | SONGODZW-250 | 2500 | 5.5 |
Zeichnung des elektrischen Aktors für das flächenfeste Sitzschließventil:
29 Jahre Ventilfabrik 1996 gegründet:
Gutes Feedback von 12382 Kunden:
Keine Sorge nach dem Kauf unserer Ventile mit unseren Ingenieuren:
