| Επωνυμία: | SONGO |
| Ελάχιστη Ποσότητα Παραγγελίας: | 2 τεμάχια |
| Τιμή: | CN¥1,992.88/pieces 2-29 pieces |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| Δυνατότητα Προμήθειας: | 1000 κομμάτια/μήνα |

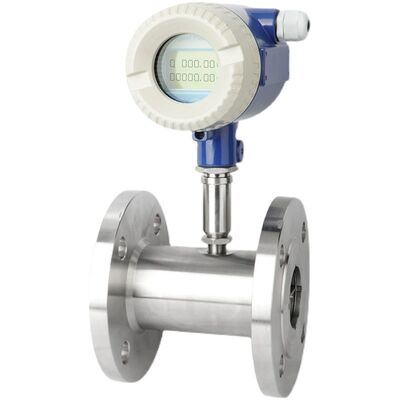

Περιγραφές του Στροβιλομετρητή Ροής από Ανοξείδωτο Χάλυβα:
Ο στροβιλομετρητής ροής είναι ένα όργανο τύπου ταχύτητας υψηλής ακρίβειας που μετρά τη ροή με την περιστροφή ενός ρότορα που κινείται από το ρευστό. Χρησιμοποιείται ευρέως για τη μέτρηση ογκομετρικής ροής υγρών και αερίων. Τα βασικά του πλεονεκτήματα έγκεινται στην υψηλή ακρίβεια, την ευρεία αναλογία εύρους και την καλή επαναληψιμότητα. Είναι ένα από τα απαραίτητα εργαλεία μέτρησης ροής στη βιομηχανική αυτοματοποίηση.
Χαρακτηριστικό του Στροβιλομετρητή Ροής:
1). Αισθητήρας τύπου εδράνου από σκληρό κράμα, εγγυάται την ακρίβεια, βελτιώνει την απόδοση αντοχής στη φθορά.
2). Απλή και σταθερή δομή, εύκολη στην εγκατάσταση και την αποσυναρμολόγηση.
3). Ευρύ εύρος μέτρησης, λειτουργεί σε χαμηλή ταχύτητα ροής.
4). Μικρή απώλεια πίεσης, καλή επαναληψιμότητα, υψηλή ακρίβεια.
5). Υψηλή αντοχή σε ηλεκτρομαγνητικές παρεμβολές.

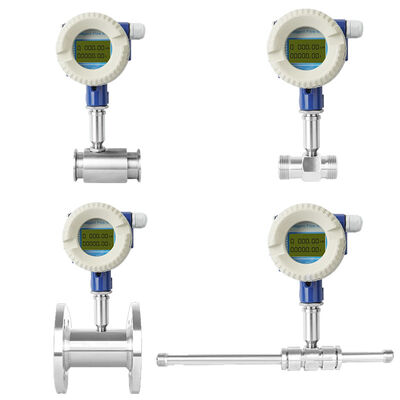

6). Πολλαπλές μέθοδοι σύνδεσης (φλάντζα, σφιγκτήρας, σπείρωμα) και διάφορα μοντέλα εξόδου (4-20mA, RS485, Pulse, HART) είναι διαθέσιμα για επιλογή.
Τεχνικές Παράμετροι Απόδοσης:
| Μέγεθος & Σύνδεση Διαδικασίας | Σύνδεση με σπείρωμα: DN4,6,10,15,20,32,40,50,65,80,100 |
| Σύνδεση με φλάντζα: DN15,20,32,40,50,65,80,100,125,150,200 | |
| Σύνδεση με σφιγκτήρα: DN4,6,10,15,20,25,32,40,50,65,80,100 | |
| Ακρίβεια | ±0,5%, ±0,2% Προαιρετικό |
| Υλικό Αισθητήρα | SS304, SS316L Προαιρετικό |
| Πτερωτή | 2Cr13 |
| Θερμοκρασία | Θερμοκρασία μέσου: -20~+80℃; Πρότυπο: -20~+150℃ Θερμοκρασία περιβάλλοντος: -20~+60℃ |
| Έξοδος σήματος | Pulse; 4-20mA, Συναγερμός (προαιρετικό) |
| Ψηφιακή επικοινωνία | RS485, Modbus rut, HART |
| Τροφοδοσία | 24VDC/3.6V Μπαταρία λιθίου |
| Είσοδος καλωδίου | M20*1.5; 1/2" NPT |
| Αντιεκρηκτική κλάση | Ex d IIC T6 Gb |
| Κλάση προστασίας | IP65; IP67 Προαιρετικό |
| Δομή | Συμπαγής, απομακρυσμένη |
| Μήκος καλωδίου | 10mm Standard, Άλλο μήκος προαιρετικό |
Εύρος μεγέθους-ροής-σύνδεσης:
| Μέγεθος | Τυπικό εύρος ροής (m3/h) |
Εκτεταμένο εύρος ροής (m3/h) |
Κοινή σύνδεση & πίεση | Προσαρμοσμένη πίεση |
| DN4 | 0.04-0.25 | 0.04-0.4 | Σπείρωμα/6.3MPa | 4-42MPa |
| DN6 | 0.1-0.6 | 0.06-0.6 | Σπείρωμα/6.3MPa | |
| DN10 | 0.2-1.2 | 0.15-1.5 | Σπείρωμα/6.3MPa | |
| DN15 | 0.6-6 | 0.4-8 | Σπείρωμα/6.3MPa | |
| Φλάντζα/4.0MPa | ||||
| DN20 | 0.8-8 | 0.45-9 | Σπείρωμα/6.3MPa | |
| Φλάντζα/4.0MPa | ||||
| DN25 | 1-10 | 0.5-10 | Σπείρωμα/6.3MPa | |
| Φλάντζα/4.0MPa | ||||
| DN32 | 1.5-15 | 0.75-15 | Σπείρωμα/6.3MPa | |
| Φλάντζα/4.0MPa | ||||
| DN40 | 2-20 | 1-20 | Σπείρωμα/6.3MPa | |
| Φλάντζα/4.0MPa | ||||
| DN50 | 4-40 | 2-40 | Σπείρωμα/6.3MPa | |
| Φλάντζα/4.0MPa | ||||
| DN65 | 7-70 | 3.5-70 | Σπείρωμα/1.6MPa | |
| Φλάντζα/1.6MPa | ||||
| DN80 | 10-100 | 5-100 | Σπείρωμα/1.6MPa | |
| Φλάντζα/1.6MPa | ||||
| DN100 | 20-200 | 10-200 | Σπείρωμα/1.6MPa | |
| Φλάντζα/1.6MPa | ||||
| DN125 | 25-250 | 12.5-250 | Φλάντζα/1.6MPa | |
| DN150 | 30-300 | 15-300 | Φλάντζα/1.6MPa | |
| DN200 | 80-800 | 40-800 | Φλάντζα/1.6MPa |
Σχέδιο διάστασης δομής του στροβιλομετρητή ροής:
| DN(mm) | Σύνδεση φλάντζας | Φλάντζα | Σπείρωμα | Τρι-σφιγκτήρας | ||||
| L(mm) | D(mm) | K(mm) | d(mm) | n(Αριθμός οπών) | Πάχος C(mm) |
G(Αρσενικό) | Σφιγκτήρας O.D(mm) |
|
| 4 | 225 | G1/2" | 50.5 | |||||
| 6 | 225 | G1/2“ | 50.5 | |||||
| 10 | 345 | 90 | 60 | 14 | 4 | 16 | G1/2" | 50.5 |
| 15 | 75 | 95 | 65 | 14 | 4 | 16 | G1" | 50.5 |
| 20 | 80 | 105 | 75 | 14 | 4 | 18 | G1" | 50.5 |
| 25 | 100 | 115 | 85 | 14 | 4 | 18 | G1-1/4" | 50.5 |
| 32 | 120 | 140 | 100 | 18 | 4 | 18 | G1-1/2" | 50.5 |
| 40 | 140 | 150 | 110 | 18 | 4 | 19 | G2" | 64 |
| 50 | 150 | 165 | 125 | 18 | 4 | 21 | G2-1/2" | 77 |
| 65 | 175 | 185 | 145 | 18 | 4 | 21 | G3" | 91 |
| 80 | 200 | 200 | 160 | 18 | 8 | 23 | 106 | |
| 100 | 220 | 220 | 180 | 18 | 8 | 23 | 119 | |
| 125 | 250 | 250 | 210 | 18 | 8 | 25 | ||
| 150 | 300 | 285 | 240 | 22 | 8 | 25 | ||
| 200 | 360 | 340 | 295 | 22 | 12 | 27 | ||
| 250 | 400 | 405 | 355 | 26 | 12 | 29 | ||
| 300 | 450 | 460 | 410 | 26 | 12 | 32 | ||
Οθόνη LCD:
Ειδοποίηση εγκατάστασης:
Συχνές ερωτήσεις:
● Ε1: ΕΙΣΤΕ ΚΑΤΑΣΚΕΥΑΣΤΗΣ Ή ΕΜΠΟΡΙΚΗ ΕΤΑΙΡΕΙΑ;
Α1: Είμαστε ένας επαγγελματίας κατασκευαστής βαλβίδων αυτοματισμού 29 ετών, παράγουμε και πουλάμε απευθείας από το εργοστάσιό μας.
● Ε2: ΥΠΑΡΧΕΙ ΟΔΗΓΟΣ ΤΕΧΝΙΚΟΥ ΜΗΧΑΝΙΚΟΥ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΙΝ Ή ΜΕΤΑ ΤΗΝ ΠΩΛΗΣΗ;
Α2: Ναι, μην ανησυχείτε. Ο τεχνικός μας μηχανικός θα παρέχει απομακρυσμένο βίντεο, οδηγό εγκατάστασης, βαλβίδα θέσης σε λειτουργία.
● Ε3: ΠΟΙΟΙ ΕΙΝΑΙ ΟΙ ΟΡΟΙ ΠΛΗΡΩΜΗΣ ΣΑΣ;
Α3: T/T 30% ως κατάθεση και 70% πριν από την παράδοση. Θα σας δείξουμε τις φωτογραφίες των προϊόντων και των συσκευασιών πριν πληρώσετε το υπόλοιπο.
● Ε4: ΠΟΙΟΙ ΕΙΝΑΙ ΟΙ ΟΡΟΙ ΠΑΡΑΔΟΣΗΣ ΣΑΣ;
Α4: EXW, FOB, CFR, CIF, DAP, DDP.
● Ε5: ΤΙ ΓΝΩΜΗ ΕΧΕΤΕ ΓΙΑ ΤΟΝ ΧΡΟΝΟ ΠΑΡΑΔΟΣΗΣ ΣΑΣ;
Α5: Γενικά, θα χρειαστούν 2 έως 5 ημέρες μετά την παραλαβή της προκαταβολής σας. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα είδη και την ποσότητα της παραγγελίας σας.
● Ε6: ΔΟΚΙΜΑΖΕΤΕ ΟΛΑ ΣΑΣ ΤΑ ΕΜΠΟΡΕΥΜΑΤΑ ΠΡΙΝ ΤΗΝ ΠΑΡΑΔΟΣΗ;
Α6: Ναι, έχουμε 100% δοκιμή πριν από την παράδοση.
● Ε7: ΠΩΣ ΚΑΝΕΤΕ ΤΗΝ ΕΠΙΧΕΙΡΗΣΗ ΜΑΣ ΜΑΚΡΟΧΡΟΝΙΑ ΚΑΙ ΚΑΛΗ ΣΧΕΣΗ;
Α7: Διατηρούμε καλή ποιότητα και ανταγωνιστική τιμή για να διασφαλίσουμε το όφελος των πελατών μας. Σεβόμαστε κάθε πελάτη ως φίλο μας και κάνουμε ειλικρινά επιχειρήσεις και κάνουμε φίλους μαζί τους, ανεξάρτητα από το πού προέρχονται.
