| ชื่อแบรนด์: | SONGO |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 2 ชิ้น |
| ราคา: | CN¥462.64/pieces 1-29 pieces |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| ความสามารถในการจําหน่าย: | 2000-10000pcs/เดือน |

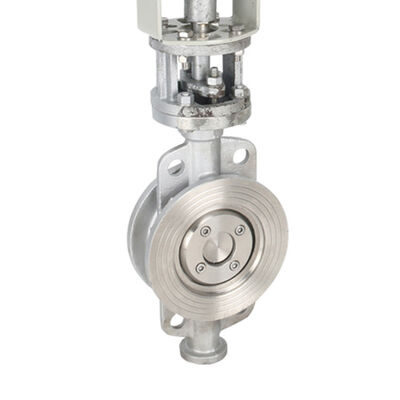

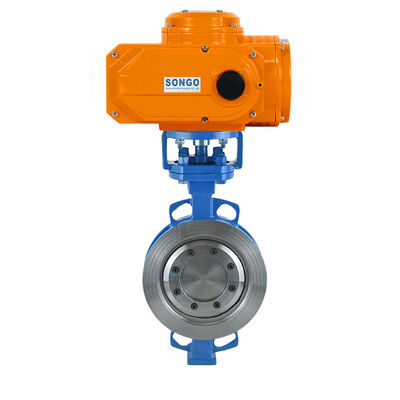

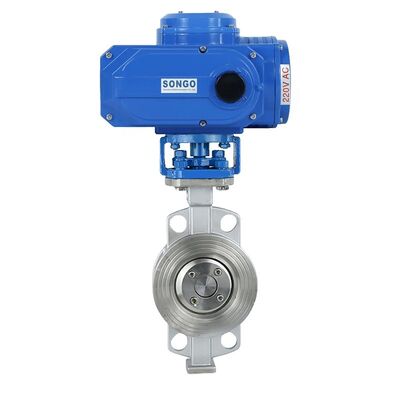

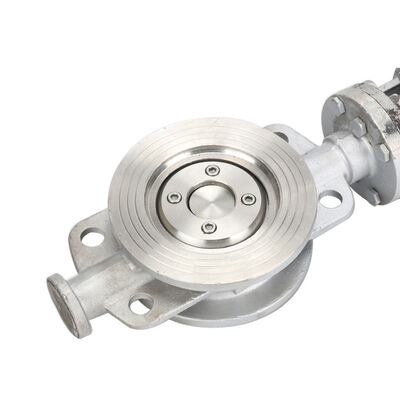

ประโยชน์ของวาล์วผีเสื้อเวเฟอร์แบบใช้มอเตอร์ปิดผนึกด้วยโลหะแข็ง:
ที่วาล์วปีกผีเสื้อไฟฟ้าฮาร์ดซีลได้รับการออกแบบมาเพื่อการใช้งานทางอุตสาหกรรมที่ต้องการการปิดผนึกที่เชื่อถือได้ ความต้านทานแรงดันสูง และอายุการใช้งานที่ยาวนาน- สร้างด้วยพื้นผิวปิดผนึกโลหะกับโลหะ, วาล์วนี้ส่งมอบประสิทธิภาพการรั่วไหลเป็นศูนย์แม้กระทั่งในอุณหภูมิสูงและแรงดันสูงสภาพแวดล้อม ที่การกระตุ้นด้วยไฟฟ้าจัดเตรียมให้การควบคุมที่แม่นยำสำหรับระบบกระบวนการอัตโนมัติ-
คุณสมบัติมาตรฐานของวาล์วผีเสื้อเวเฟอร์ไฟฟ้าฮาร์ดซีล:
● การออกแบบจานผีเสื้อประหลาดอันเป็นเอกลักษณ์ช่วยลดการสึกหรอและยืดอายุการใช้งานของวาล์ว
ที่นั่งโลหะ (SS304/SS316/Stellite)ช่วยให้มั่นใจการปิดระบบที่แน่นหนาและทนต่อการสึกหรอ บรรลุการรั่วไหลของวาล์วเป็นศูนย์
● อายุการใช้งานยาวนาน: รับประกันขั้นต่ำ 100,000 รอบ
มีจำหน่ายในเปิด/ปิดหรือควบคุมการมอดูเลต (4-20mA,0-10VDC,สัญญาณ Modbus) เข้ากันได้กับระบบ PLC, DCS และ SCADA
● ระดับความดัน/อุณหภูมิสูง: ทนได้ถึง PN25 (362 psi) และ 600°C (1112°F)
● เป็นไปตามมาตรฐาน API, ANSI, DIN, JIS, GB
วัสดุส่วนหนึ่งของวาล์วผีเสื้อไฟฟ้า:
| ประเภทการเชื่อมต่อ | เวเฟอร์ |
| ความดันการทำงาน | 1.6Mpa |
| ยี่ห้อ | ซองโก |
| ขนาด | DN50-DN600 |
| อุณหภูมิ | -23℃+200℃ |
| ปานกลาง | น้ำจืด น้ำเสีย น้ำทะเล อากาศ ไอน้ำ อาหาร ยา น้ำมัน กรด ฯลฯ |
| ร่างกาย | เหล็กหล่อ, สแตนเลส |
| แผ่นดิสก์ | เหล็กหล่อ, สแตนเลส |
| ก้าน | เหล็กหล่อ, สแตนเลส |
| ที่นั่ง | สแตนเลสสตีล, เหล็กโครเมียม-โมลิบดีนัม, โลหะผสมที่มีโคบอลต์, โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก, เคลือบเซรามิกแบบแข็ง |
| ดำเนินการแล้ว | กระตุ้นด้วยไฟฟ้า |
| แรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ110V, 220V, 380V, DC12V, 24V |
| ประเภทแอคชูเอเตอร์ | ประเภทเปิด-ปิด, ประเภทการควบคุม |
การเขียนแบบมิติโครงสร้างของวาล์วผีเสื้อไฟฟ้า:
| เส้นผ่านศูนย์กลางที่กำหนด | ล | D1 | ชม | H1 | n-Φd | L1 | L2 | แอคชูเอเตอร์ไฟฟ้าหมายเลข |
| DN50 | 4 | 125 | 277 | 65 | 4*Φ18 | 178 | 121 | ซองโก-05 |
| DN65 | 46 | 145 | 287 | 75 | 4*Φ18 | 210 | 131 | ซองโก-10 |
| DN80 | 46 | 160 | 365 | 85 | 8*Φ18 | 210 | 131 | ซองโก-16 |
| DN100 | 52 | 180 | 420 | 130 | 8*Φ18 | 210 | 131 | ซองโก-16 |
| DN125 | 56 | 210 | 436 | 175 | 8*Φ18 | 309 | 160 | ซองโก-30 |
| DN150 | 56 | 240 | 466 | 190 | 8*Φ22 | 309 | 160 | ซองโก-30 |
| DN200 | 60 | 295 | 593 | 215 | 12*Φ22 | 309 | 160 | ซองโก-60 |
| DN250 | 68 | 355 | 682 | 265 | 12*Φ26 | 309 | 177 | ซองโก-125 |
| DN300 | 78 | 410 | 725 | 305 | 12*Φ26 | 309 | 177 | ซองโก-250 |
| DN350 | 78 | 470 | 832 | 340 | 16*Φ26 | 309 | 177 | ซองโก-400 |
| DN400 | 102 | 525 | 862 | 360 | 16*Φ30 | 309 | 177 | ซองโก-400 |
| DN450 | 114 | 585 | 945 | 400 | 20*Φ30 | 309 | 177 | ซองกอซ-30 |
| DN500 | 127 | 650 | 1,058 | 430 | 20*Φ33 | 309 | 177 | ซองกอซ-30 |
| DN600 | 154 | 770 | 1108 | 490 | 20*Φ36 | 309 | 177 | ซองกอซ-60 |
การเลือกประเภทการทำงานของวาล์วผีเสื้อ:
การเลือกสิ้นสุดการเชื่อมต่อวาล์วผีเสื้อ:
การเลือกวัสดุแผ่นดิสก์วาล์วผีเสื้อ:
การเลือกวัสดุบ่าวาล์วผีเสื้อ:
วัสดุที่นั่งของวาล์วผีเสื้อ:
| วัสดุ ชื่อ |
คำอธิบาย | การดำเนินงาน อุณหภูมิ |
การสมัครบริการ |
| ไฟเบอร์ | Virgin PTFE เป็นวัสดุซีลที่ใช้กันอย่างแพร่หลายที่สุด โดยมีคุณสมบัติที่ดีเยี่ยม เหมาะสำหรับบริการส่วนใหญ่ มีความทนทานต่อสารเคมีที่ดีเยี่ยมทั่วทั้งอุตสาหกรรมวาล์วและมีค่าสัมประสิทธิ์การเสียดสีต่ำ | -20°F – 400°F -29°ซ – 205°ซ |
สารเคมีทั่วไปต่ำ บริการกดดัน |
| RPTFE | RPTFE (Reinforced PTFE) โดยทั่วไปแล้วจะผลิตโดยการเพิ่มใยแก้ว 15% ลงใน PTFE บริสุทธิ์ มีคุณสมบัติความดัน-อุณหภูมิได้ดีกว่า PTFE บริสุทธิ์ ทนทานต่อการสึกหรอและการเสียรูปภายใต้ภาระได้ดีกว่า ห้ามใช้ในกรดไฮโดรฟลูออริก | -20°F – 400°F -29°ซ – 205°ซ |
สำหรับระดับต่ำและปานกลาง บริการกดดัน |
| พีซีทีเอฟอี | PCTFE เป็นโฮโมโพลีเมอร์ของคลอโรไตรฟลูออโรเอทิลีน ซึ่งมีกำลังอัดสูงและการเสียรูปต่ำภายใต้ภาระ | -320°F – 248°F -196°ซ – 120°ซ |
สำหรับอุณหภูมิต่ำต่ำ บริการกดดัน |
| ไนลอน | ไนลอนเป็นวัสดุที่นั่งทั่วไปสำหรับวาล์ว Class 600 มีความทนทานต่อสารเคมีและการเสียดสีหลายชนิด และสามารถใช้กับอากาศ น้ำมัน และก๊าซอื่นๆ ได้ ไม่เหมาะสำหรับสารออกซิไดซ์ที่แรง | -20°F – 176°F -29°ซ – 80°ซ |
สำหรับแรงดันสูงต่ำ บริการอุณหภูมิ |
| ปปล | PPL (โพลีพาราเฟนิลีน) เป็นวัสดุเบาะนั่งที่ดีเยี่ยมโดยมีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ทนทานต่อแรงกดและอุณหภูมิได้สูง | -50°F – 482°F -46°ซ – 250°ซ |
สำหรับอุณหภูมิสูงต่ำ บริการกดดัน |
| ทีเอฟเอ็ม | TFM (PTFE ดัดแปลง) เป็น PTFE ดัดแปลงทางเคมีที่มีคุณสมบัติเพิ่มขึ้นในขณะที่ยังคงรักษาข้อดีที่ได้รับการพิสูจน์แล้วทั้งหมดของ PTFE ทั่วไป | -112°F – 248°F -80°ซ – 120°ซ |
สำหรับบริการที่ต้องการ มีความบริสุทธิ์สูง |
| โลหะ | ที่นั่งที่เป็นโลหะ (โดยทั่วไปจะเป็นสเตลไลต์) จะถูกใช้งานในสภาวะที่รุนแรง ซึ่งอาจเกิดการกะพริบ การกระแทกด้วยไฮดรอลิก สารที่มีฤทธิ์กัดกร่อน หรือโลหะที่ติดอยู่ในสายการผลิต | -320°F – 1202°F -196°ซ – 650°ซ |
สำหรับการบริการที่รุนแรง |
วัสดุโอริงของวาล์วผีเสื้อ:
| วัสดุ ชื่อ |
คำอธิบาย | การดำเนินงาน อุณหภูมิ |
แรงดันใช้งาน |
| เอ็นบีอาร์ | Buna-N (NBR) เป็นโพลีเมอร์เอนกประสงค์ที่ทนทานต่อน้ำ ตัวทำละลาย น้ำมัน และของไหลไฮดรอลิกได้ดี | -50°F – 176°F -46°ซ – 80°ซ |
ชั้น 150 – 600 พีเอ็น 20 – 100 |
| HNBR | HNBR (Hydrogenated NBR) มีความเสถียรของตัวกลางคล้ายกับ NBR แต่มีความเสถียรต่อความร้อนและออกซิเดชั่นที่ดีกว่าอย่างมาก | -67°F – 337°F -55°ซ – 170°ซ |
ชั้น 150 – 600 พีเอ็น 20 – 100 |
| ไวตัน | Viton (ฟลูออโรคาร์บอน) เป็นอีลาสโตเมอร์ฟลูออโรคาร์บอนที่เข้ากันได้กับสารเคมีหลากหลายประเภท ทำงานได้ดีในกรดแร่ สารละลายเกลือ คลอรีนไฮโดรคาร์บอน และน้ำมันปิโตรเลียม | -49°F – 320°F -22°ซ – 204°ซ |
ชั้น 150 – 600 พีเอ็น 20 – 100 |
| อีพีดีเอ็ม | EPDM มีความต้านทานการเสียดสีและการฉีกขาดที่ดี พร้อมความทนทานต่อสารเคมีที่ดีเยี่ยมต่อกรดและด่างหลากหลายชนิด มันไวต่อการโจมตีด้วยน้ำมัน กรดแก่ และด่างแก่ และไม่ควรใช้ในท่ออากาศอัด | -50°F – 302°F -46°ซ – 150°ซ |
ชั้น 150 – 600 พีเอ็น 20 – 100 |
SONGO ประเภทตัวกระตุ้นไฟฟ้า:
การเลือกตัวกระตุ้นไฟฟ้า SONGO:
| ประเภทเปิด-ปิด | ผลตอบรับสัญญาณไฟแสดงสถานะ , ผลตอบรับสัญญาณหน้าสัมผัสแบบพาสซีฟ , ผลตอบรับสัญญาณโพเทนชิออมิเตอร์ความต้านทาน , รีเซ็ตการปิดเครื่อง , ประเภทการแสดงผลหน้าจออัจฉริยะ |
| ประเภทการควบคุม | สัญญาณอินพุตและเอาต์พุต: DC 4-20mA , DC0-10V , DC1-5V , RS485 |
| ปฏิบัติการภาคสนาม | ฟิลด์, การควบคุมสวิตช์ควบคุมระยะไกลและ MODBUS, PROFIBUS Field Bus |
| แรงดันไฟฟ้าเป็นตัวเลือก |
ไฟฟ้ากระแสสลับ24V ,AC110V , AC220V , AC380V ดีซี12วี , ดีซี24วี |
| การป้องกันทางเข้าคลาสเสริม | IP65 , IP67 , IP68 , ป้องกันการระเบิด |
ข้อมูลจำเพาะของตัวกระตุ้นไฟฟ้า SONGO:
| แบบอย่าง | ซองโก-05 | ซองโก-10 | ซองโก-16 | ซองโก-30 | ซองโก-60 | ซองโก-125 | ซองโก-250 | ซองโก-400 |
| แรงบิดเอาท์พุต | 50 นิวตันเมตร | 100 นิวตันเมตร | 160 นิวตันเมตร | 300 นิวตันเมตร | 600 นิวตันเมตร | 1,250 นิวตันเมตร | 2,500 นิวตันเมตร | 4,000 นิวตันเมตร |
| รอบเวลา | 20ส | 15/30ส | 15/30ส | 15/30ส | 30ส | 100S | 100S | 100S |
| การหมุน | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| ปัจจุบันทำงาน | 0.25A | 0.48เอ | 0.68A | 0.8A | 1.2A | 2เอ | 2เอ | 2.7A |
| เริ่มต้นปัจจุบัน | 0.25A | 0.48เอ | 0.72A | 0.86เอ | 1.38A | 2.3A | 2.3A | 3เอ |
| ขับเคลื่อนมอเตอร์ | 10 วัตต์/เอฟ | 25W/F | 30วัตต์/เอฟ | 40วัตต์/เอฟ | 90วัตต์/เอฟ | 100วัตต์/เอฟ | 120วัตต์/เอฟ | 140วัตต์/เอฟ |
| ตัวเลือกแรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ 24V , AC110V , AC220V , AC380V , DC12V , DC24V | |||||||
| สัญญาณอินพุต | 4-20mADC , 1-5VDC , 0-10VDC , RS485 | |||||||
| สัญญาณเอาท์พุต | 4-20mADC , 1-5VDC , 0-10VDC , RS485 | |||||||
| มาตรฐานการติดตั้ง | การติดตั้งโดยตรง ISO5211 | |||||||
| ระดับการป้องกัน | IP67 มีโครงสร้างป้องกันการระเบิด: EX ll BT4(IP68) | |||||||
| การเชื่อมต่อไฟฟ้า | G1/2 ขั้วต่อสายเคเบิลกันน้ำ, สายไฟไฟฟ้า, สายสัญญาณ | |||||||
| อุณหภูมิโดยรอบ | -30°C~+60°C | |||||||
| วงจรควบคุม | A: ประเภทเปิด-ปิดพร้อมไฟแสดงสถานะสัญญาณตอบรับ | |||||||
| B: ประเภทเปิด-ปิดพร้อมการตอบสนองสัญญาณหน้าสัมผัสแบบพาสซีฟ | ||||||||
| C: ประเภทเปิด-ปิดพร้อมการตอบสนองสัญญาณโพเทนชิออมิเตอร์ความต้านทาน | ||||||||
| D: ประเภทเปิด-ปิดพร้อมโพเทนชิออมิเตอร์ความต้านทานและสัญญาณตอบรับตำแหน่งที่เป็นกลาง | ||||||||
| E: ประเภทการควบคุมพร้อมโมดูลควบคุมเซอร์โว | ||||||||
| F: DC24V/ DC12V ชนิดเปิด-ปิดโดยตรง | ||||||||
| G: แหล่งจ่ายไฟสามเฟส AC380V พร้อมสัญญาณตอบรับแบบพาสซีฟ | ||||||||
| H: AC380V แหล่งจ่ายไฟสามเฟสพร้อมการตอบสนองสัญญาณโพเทนชิออมิเตอร์ความต้านทาน | ||||||||
แผนภาพการเดินสายไฟตัวกระตุ้นไฟฟ้า SONGO:
