| Marchio: | SONGO |
| MOQ: | 2 pezzi |
| Prezzo: | CN¥230-350/Pieces |
| Condizioni di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| Capacità di approvvigionamento: | 5000-10.000 pezzi/mese |

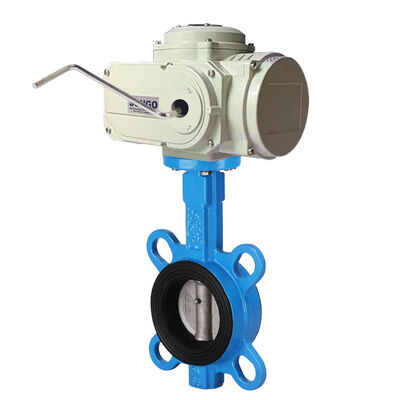

Caratteristiche standard del corpo valvola a farfalla motorizzata:
● Pressione di esercizio 235PSI PN25 4Mpa
● Valvole ad installazione diretta conformi allo standard ISO5211
● Corpo in acciaio inossidabile a passaggio totale, sfera in acciaio inossidabile, stelo in acciaio inossidabile
● La sede a sfera RTFE PPT PPL prolunga la durata del ciclo
● Design di tenuta dello stelo della valvola in PTFE triplo con carico dinamico
Caratteristiche standard dell'attuatore per valvola a farfalla elettrica:
● Funzionamento a quarto di giro rotante a 90 gradi e limitazioni meccaniche
● Un robusto e durevole involucro in lega di alluminio
● Ispezionare visivamente l'indicatore di posizione della valvola
● Manuale operato
● Motori per impieghi gravosi con protezione da sovraccarico
● Riscaldatore anticondensa a temperatura costante
● Due finecorsa ausiliari vengono utilizzati per confermare la posizione della valvola
● Trasmissione a ingranaggi interamente in metallo
Materiale delle parti della valvola a farfalla elettrica:
| Tipo di connessione | Wafer |
| Pressione di esercizio | 1.6Mpa |
| Marchio | SONGO |
| Dimensioni | DN40-DN1000 |
| Temperatura | -23℃+200℃ |
| Mezzo | Acqua dolce, acque reflue, acqua di mare, aria, vapore, cibo, medicina, oli, acidi, ecc. |
| Corpo | Ghisa, ghisa duttile, acciaio inossidabile, acciaio al carbonio |
| Disco | Ghisa duttile, acciaio inossidabile, rivestito in PTFE |
| Stelo | Acciaio inossidabile, acciaio al carbonio |
| Sede | NBR, EPDM, PTFE |
| Operato | Azionamento elettrico |
| Voltaggio | AC110V, 220V, 380V, DC12V, 24V |
| Tipo di attuatore | Tipo on-off, tipo di regolazione |
Disegno dimensionale della struttura della valvola a farfalla elettrica:
| Diametro nominale | T | D | H | n-Φd | L1 | L2 | N. attuatore elettrico |
| DN50 | 43 | 165 | 51 | 4*Φ18 | 178 | 121 | SONGO-05 |
| DN65 | 46 | 185 | 59 | 4*Φ18 | 178 | 121 | SONGO-05 |
| DN80 | 46 | 200 | 67 | 8*Φ18 | 210 | 131 | SONGO-10 |
| DN100 | 52 | 220 | 81 | 8*Φ18 | 210 | 131 | SONGO-10 |
| DN125 | 56 | 250 | 94 | 8*Φ18 | 210 | 131 | SONGO-16 |
| DN150 | 56 | 285 | 108 | 8*Φ22 | 210 | 131 | SONGO-16 |
| DN200 | 60 | 340 | 138 | 8*Φ22 | 309 | 160 | SONGO-30 |
| DN250 | 68 | 395 | 168 | 12*Φ22 | 309 | 160 | SONGO-60 |
| DN300 | 78 | 445 | 194 | 12*Φ22 | 309 | 160 | SONGO-60 |
| DN350 | 78 | 505 | 237 | 16*Φ22 | 309 | 177 | SONGO-125 |
| DN400 | 102 | 565 | 279 | 16*Φ22 | 309 | 177 | SONGO-125 |
| DN450 | 114 | 615 | 295 | 20*Φ26 | 309 | 177 | SONGO-250 |
| DN500 | 127 | 670 | 329 | 20*Φ26 | 309 | 177 | SONGO-250 |

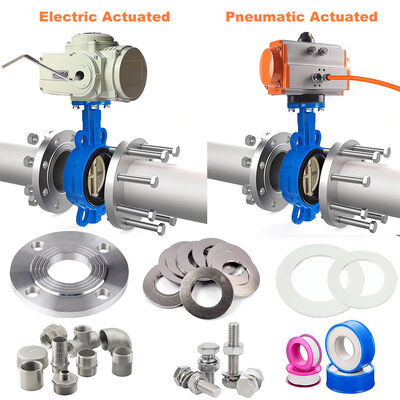

Selezione del tipo di funzionamento della valvola a farfalla:
Selezione dell'estremità di collegamento della valvola a farfalla:
Selezione del materiale del disco della valvola a farfalla:
Selezione del materiale della sede della valvola a farfalla:
Materiale della sede della valvola a farfalla:
| Materiale Nome |
Descrizione | Funzionamento Temperatura |
Applicazione di servizio |
| PTFE | Il PTFE vergine è il materiale di tenuta più utilizzato con eccellenti caratteristiche adatte alla maggior parte dei servizi. Ha un'eccellente resistenza chimica in tutti i settori delle valvole e un basso coefficiente di attrito | -20°F – 400°F -29°C – 205°C |
Prodotti chimici generici, bassi pressione |
| RPTFE | L'RPTFE (PTFE rinforzato) viene tipicamente prodotto aggiungendo il 15% di fibra di vetro al PTFE vergine. Ha migliori proprietà di pressione-temperatura rispetto al PTFE vergine, migliore resistenza all'usura e alla deformazione sotto carico. Da non utilizzare in acido idrofluorico | -20°F – 400°F -29°C – 205°C |
Per servizi a bassa e media pressione |
| PCTFE | Il PCTFE è un omopolimero del clorotrifluoroetilene, caratterizzato da elevata resistenza alla compressione e bassa deformazione sotto carico | -320°F – 248°F -196°C – 120°C |
Per servizi a bassa temperatura e bassa pressione |
| Nylon | Il nylon è un materiale di sede comune per le valvole di classe 600. È altamente resistente a molti prodotti chimici e abrasioni e può essere utilizzato in aria, olio e altri gas. Non è adatto per agenti ossidanti forti | -20°F – 176°F -29°C – 80°C |
Per servizi ad alta pressione e bassa temperatura |
| PPL | Il PPL (Poliparafenilene) è un eccellente materiale di sede con basso coefficiente di attrito, altamente resistente alla pressione e alla temperatura | -50°F – 482°F -46°C – 250°C |
Per servizi ad alta temperatura e bassa pressione |
| TFM | Il TFM (PTFE modificato) è un PTFE chimicamente modificato che offre proprietà migliorate pur mantenendo tutti i comprovati vantaggi di un PTFE convenzionale | -112°F – 248°F -80°C – 120°C |
Per servizi che richiedono alta purezza |
| Metallo | Le sedi in metallo (tipicamente stellite) vengono utilizzate in condizioni severe in cui possono esistere nella linea lampeggiamento, shock idraulico, mezzi abrasivi o metallo intrappolato | -320°F – 1202°F -196°C – 650°C |
Per servizi severi |
Materiale O-Ring della valvola a farfalla:
| Materiale Nome |
Descrizione | Funzionamento Temperatura |
Pressione di esercizio |
| NBR | Il Buna-N (NBR) è un polimero multiuso con buona resistenza all'acqua, ai solventi, all'olio e ai fluidi idraulici | -50°F – 176°F -46°C – 80°C |
Classe 150 – 600 PN 20 – 100 |
| HNBR | L'HNBR (NBR idrogenato) ha una stabilità del mezzo simile all'NBR ma con una stabilità al calore e all'ossidazione significativamente migliore | -67°F – 337°F -55°C – 170°C |
Classe 150 – 600 PN 20 – 100 |
| Viton | Il Viton (fluorocarbonio) è un elastomero fluorocarbonico compatibile con un'ampia gamma di sostanze chimiche. Funziona bene in acidi minerali, soluzioni saline, idrocarburi clorurati e oli di petrolio | -49°F – 320°F -22°C – 204°C |
Classe 150 – 600 PN 20 – 100 |
| EPDM | L'EPDM ha una buona resistenza all'abrasione e allo strappo con un'eccellente resistenza chimica a una varietà di acidi e alcali. È suscettibile all'attacco da parte di olio, acidi forti e alcali forti e non deve essere utilizzato nelle tubazioni dell'aria compressa | -50°F – 302°F -46°C – 150°C |
Classe 150 – 600 PN 20 – 100 |
Tipo di attuatore elettrico SONGO:
Selezione dell'attuatore elettrico SONGO:
| Tipo on-off | Feedback del segnale dell'indicatore luminoso, feedback del segnale del contatto passivo, feedback del segnale del potenziometro di resistenza, ripristino in caso di interruzione dell'alimentazione, tipo di visualizzazione su schermo intelligente |
| Tipo di regolazione | Segnale di ingresso e uscita: DC 4-20mA, DC0-10V, DC1-5V, RS485 |
| Funzionamento sul campo | Il campo, la regolazione dell'interruttore di controllo remoto e il bus di campo MODBUS, PROFIBUS |
| Voltaggio opzionale |
AC24V, AC110V, AC220V, AC380V DC12V, DC24V |

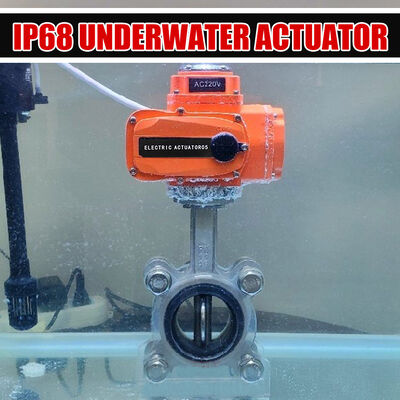

| Protezione ingresso Classe opzionale | IP65, IP67, IP68, a prova di esplosione |
Specifiche dell'attuatore elettrico SONGO:
| Modello | SONGO-05 | SONGO-10 | SONGO-16 | SONGO-30 | SONGO-60 | SONGO-125 | SONGO-250 | SONGO-400 |
| Coppia in uscita | 50 Nm | 100 Nm | 160 Nm | 300 Nm | 600 Nm | 1250 Nm | 2500 Nm | 4000 Nm |
| Tempo di ciclo | 20S | 15/30S | 15/30S | 15/30S | 30S | 100S | 100S | 100S |
| Rotazione | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Corrente di lavoro | 0,25 A | 0,48 A | 0,68 A | 0,8 A | 1,2 A | 2 A | 2 A | 2,7 A |
| Corrente di spunto | 0,25 A | 0,48 A | 0,72 A | 0,86 A | 1,38 A | 2,3 A | 2,3 A | 3 A |
| Motore di azionamento | 10 W/F | 25 W/F | 30 W/F | 40 W/F | 90 W/F | 100 W/F | 120 W/F | 140 W/F |
| Opzioni di tensione | AC24V, AC110V, AC220V, AC380V, DC12V, DC24V | |||||||
| Segnale di ingresso | 4-20mADC, 1-5VDC, 0-10VDC, RS485 | |||||||
| Segnale di uscita | 4-20mADC, 1-5VDC, 0-10VDC, RS485 | |||||||
| Standard di montaggio | Montaggio diretto ISO5211 | |||||||
| Classe di protezione | IP67, sono disponibili costruzioni a prova di esplosione: EX ll BT4 (IP68) | |||||||
| Collegamento elettrico | Connettori per cavi impermeabili G1/2, filo di alimentazione elettrica, filo di segnale | |||||||
| Temperatura ambiente. | -30℃~+60℃ | |||||||
| Circuito di controllo | A: Tipo ON-OFF con feedback del segnale dell'indicatore luminoso | |||||||
| B: Tipo ON-OFF con feedback del segnale del contatto passivo | ||||||||
| C: Tipo ON-OFF con feedback del segnale del potenziometro di resistenza | ||||||||
| D: Tipo ON-OFF con feedback del segnale del potenziometro di resistenza e della posizione neutra | ||||||||
| E: Tipo di regolazione con modulo di controllo servo | ||||||||
| F: Tipo on-off diretto DC24V/DC12V | ||||||||
| G: Alimentazione trifase AC380V con feedback del segnale passivo | ||||||||
| H: Alimentazione trifase AC380V con feedback del segnale del potenziometro di resistenza | ||||||||
Schema elettrico dell'attuatore elettrico SONGO:

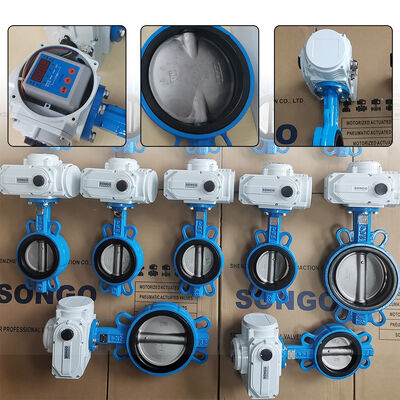

SONGO──Siamo un produttore di fabbrica:
