Comuni problemi di perdita in condizioni di alta pressione  Nelle tubazioni chimiche, sia che si tratti del trasporto di fluidi chimici corrosivi o della commutazione del percorso di recipienti di reazione ad alta pressione, la perdita interna della valvola non solo causa spreco del fluido e contaminazione incrociata, ma porta anche direttamente alla perdita di precisione del controllo di processo e aumenta i costi di manutenzione successivi.  La valvola a farfalla wafer si basa su due flange di tubazione per bloccare il corpo valvola per il fissaggio. Quando si verificano impatti di colpo d'ariete o espansione e contrazione termica causate da variazioni di temperatura, la forza di pre-serraggio dei bulloni di bloccaggio si sposta, aumentando direttamente il rischio di perdite attraverso lo spazio tra le flange. Durante l'installazione della valvola a farfalla wafer, è necessario allineare contemporaneamente il corpo valvola e i fori dei bulloni delle due flange di tubazione laterali. L'errore nell'allineamento manuale è difficile da controllare. Anche una piccola deviazione di allineamento sotto alta pressione può causare una forza non uniforme sulla superficie di tenuta e, dopo un periodo di funzionamento, si verificheranno perdite interne o esterne. Le caratteristiche della valvola a farfalla flangiata pneumatica a tenuta stagna La struttura a doppia flangia della valvola a farfalla fissa saldamente il corpo valvola tra le flange di tubazione utilizzando bulloni, con conseguente maggiore resistenza di connessione. Può sopportare maggiori sollecitazioni della tubazione e impatti di colpo d'ariete e non causerà problemi come spostamento del corpo valvola o disallineamento della tenuta. Da un punto di vista strutturale, riduce i rischi di perdite esterne e interne. Sono disponibili materiali di tenuta personalizzabili: per fluidi debolmente corrosivi, è possibile selezionare tenute morbide in gomma nitrilica; per processi resistenti all'usura, è possibile utilizzare tenute EPDM; per processi con acidi e alcali forti, è possibile scegliere tenute completamente rivestite in politetrafluoroetilene. L'attuatore pneumatico fornisce una coppia di azionamento costante, supportando sia modalità a doppio effetto (sorgente d'aria 4-8 bar) che a semplice effetto (sorgente d'aria 5-8 bar con ritorno a molla). Consente la commutazione e la regolazione del flusso remoto automatizzate, evitando guasti di tenuta causati da una coppia di manovra manuale insufficiente o eccessiva. La velocità di risposta dell'azione è adattata ai requisiti del controllo di processo industriale. I parametri per il processo di selezione 1. Confermare che la pressione nominale della valvola sia coerente con la pressione di progetto della tubazione, ad esempio DIN PN10/PN16, ANSI Class150/300, JIS 10K/20K. Il diametro della valvola a farfalla flangiata pneumatica varia da DN50 a DN600 mm e può soddisfare la maggior parte dei requisiti delle tubazioni. 2. Basato sull'abbinamento della temperatura del fluido con il grado di temperatura di tenuta, l'EPDM può essere utilizzato a: -20 a 100°C; il NBR può essere utilizzato a: -20 a 80°C; il PTFE può essere utilizzato a: -20 a 120°C; il Viton può essere utilizzato a: -20 a 150°C. La tenuta dura metallica può essere utilizzata a: -40 a 400°C. Può coprire la maggior parte dei processi chimici a temperatura normale e medio-alta.

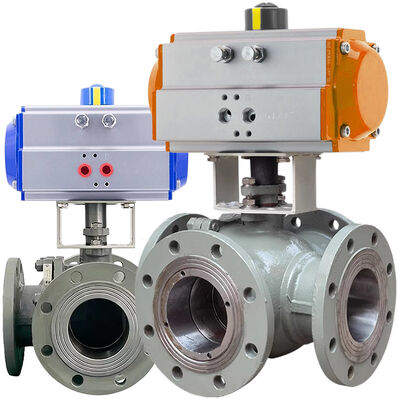

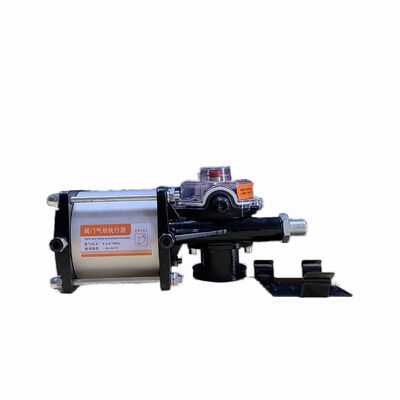

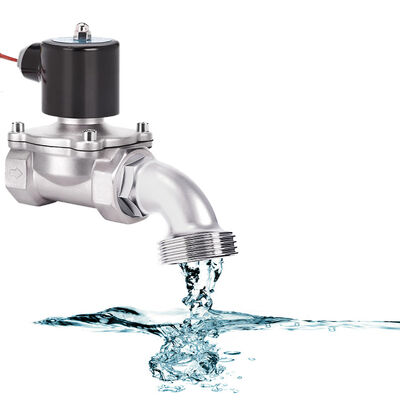

In progetti di modernizzazione e ristrutturazione dell'automazione industriale,L'integrazione di valvole pneumatiche in controller logici programmabili (PLC) o sistemi di controllo distribuiti (DCS) è un requisito comune.Come ottenere una compatibilità elettrica e di segnale stabile traattuatore pneumaticogli accessori (come interruttori di limite, valvole solenoidi) e il sistema di controllo senza danneggiare l'apparecchiatura. Comprendere le funzioni fondamentali e i tipi di segnale degli accessori per attuatori pneumatici Valvola solenoide di Namur: interruttore elettrico per il controllo del percorso del gas La valvola solenoide, in quanto "interruttore di controllo remoto" dell'attuatore pneumatico, il suo nucleo consiste nel ricevere il segnale di uscita digitale (DO) dal PLC. La tensione della bobina deve essere rigorosamente coerente con la tensione di alimentazione del modulo di uscita del PLC. La valvola elettromagnetica a due posizioni a tre direzioni (2/3 direzioni) è di solito utilizzata in attuatori di ritorno a molla a azione singola,mentre la valvola elettromagnetica a due posizioni a cinque vie ((2/5 via) è adatta per attuatori a doppia azione. Interruttore di limite: fornisce un feedback sulla posizione della valvola. L'interruttore di limite (indicatore di posizione) viene utilizzato per fornire al PLC un feedback sullo stato di apertura e chiusura della valvola. L'interruttore meccanico di limite di micro-movimento fornisce contatti secchi passivi (contatti normalmente aperti/normalmente chiusi) ed è collegato direttamente al canale di ingresso digitale (DI) del PLC. Confirmare la tensione e la corrente che i contatti dell'interruttore possono sopportare, assicurarsi che corrispondano al circuito di ingresso del PLC e, se necessario, utilizzare un relè intermedio per l'isolamento elettrico. Passi di integrazione e debug 1.Connessione dell'hardware e controllo elettrico Confrontare il diagramma di cablaggio degli accessori dell'attuatore pneumatico con il disegno del sistema PLC e confermare la funzione di ciascun cavo uno per uno. Fornire un alimentatore indipendente e stabile per il gruppo di accessori e installare interruttori o fusibili per la protezione da cortocircuito. 2Configurazione del software PLC e prove preliminari Nel software di programmazione PLC, assegnare gli indirizzi fisici corretti e i nomi delle variabili logiche a ciascuna valvola elettromagnetica (DO) e interruttore di limite (DI). Utilizzando la funzione di uscita forzata del PLC, ogni valvola solenoide viene testata separatamente per osservare se l'attuatore funziona nella direzione corretta. La valvola deve essere girata manualmente e osservare nell'interfaccia di monitoraggio del PLC se lo stato del segnale dell'interruttore di limite (0/1) corrisponde con precisione alla posizione effettiva della valvola (aperta/chiusa). 3Controllo della programmazione logica e dei test di integrazione Scrivere un blocco di funzioni di controllo della valvola (FB), integrare i comandi per l'apertura, la chiusura e l'arresto e incorporare il feedback dell'interruttore limite come condizione per determinare il completamento dell'azione. In condizioni di sicurezza, effettuare una serie completa di prove automatizzate, osservando il tempo di risposta della valvola e la stabilità del feedback di posizione. Diagnosi di errore comune 1.La valvola non funziona: Controllare se la pressione della sorgente di gas è nell'intervallo 0,2 - 0,8 MPa; misurare se la tensione attraverso la bobina della valvola elettromagnetica è normale;testare manualmente se la valvola elettromagnetica è bloccata. 2Nessun feedback dall'interruttore di limite: utilizzare un multimetro per misurare se i contatti dell'interruttore di limite sono condutti o meno quando la valvola è in posizione completamente chiusa;verificare se le luci indicatrici dei punti di ingresso del PLC e la mappatura degli indirizzi sono corrette 3Segnale instabile:Controllare se il cablaggio è allentato; verificare che le linee di segnale siano poste separatamente dalle linee elettriche per evitare interferenze elettromagnetiche.Controllare se la posizione di installazione dell'interruttore di limite meccanico è stata spostata a causa delle vibrazioni.

Nelle moderne birrerie altamente automatizzate, la linea di riempimento è l'ultimo anello critico in termini di capacità produttiva e qualità. Le prestazioni della Valvola pneumatica di riempimento determinano direttamente la velocità della linea di produzione, la perdita di liquido e la consistenza dei prodotti. Per molte birrerie artigianali e grandi imprese di produzione di birra in Norvegia che puntano all'efficienza e all'eccellente qualità, due punti dolenti fondamentali sono particolarmente evidenti: In primo luogo, nel riempimento ad alta velocità, l'apertura e la chiusura della valvola possono rispondere rapidamente per adattarsi al ritmo della linea di produzione? In secondo luogo, è possibile ottenere un arresto assoluto e affidabile dopo il riempimento (perdita zero post-riempimento) per evitare la fuoriuscita di liquido sulla bottiglia, sull'etichetta e sulle attrezzature, riducendo al contempo lo spreco di prodotti preziosi. Gli elementi chiave per ottenere una risposta rapida 1.Attuatore pneumatico e sistema di alimentazione del gas La risposta rapida risiede nella progettazione dell'attuatore pneumatico e nella qualità della fonte d'aria. Per le valvole di riempimento, vengono solitamente selezionati cilindri a semplice effetto con ritorno a molla o cilindri a doppio effetto compatti. Allo stesso tempo, una fonte d'aria stabile, asciutta e con pressione sufficiente (2-8 bar) è un prerequisito per garantire un tempo di risposta a livello di millisecondi. 2.Progettazione del canale di flusso della valvola stessa La struttura interna del canale di flusso della valvola influisce direttamente sulla fluidità del fluido e sulla resistenza di apertura/chiusura. La camera della valvola a diametro pieno o aerodinamica può ridurre al minimo la resistenza del fluido, il che aiuta a mantenere una velocità di riempimento stabile. Il design leggero del nucleo della valvola può anche ridurre l'inerzia di movimento, facilitando un'operazione rapida. Superare il problema della "perdita" La perdita è il nemico ultimo dell'accuratezza del riempimento e la sua causa principale risiede nella precisione di accoppiamento della sede della valvola di tenuta e nella tolleranza del materiale. 1.L'adattamento preciso e il principio di funzionamento della sede della valvola sigillata La realizzazione dell'obiettivo "perdita zero" risiede nella combinazione del design interno sigillato e della sede elastica della valvola. Quando la valvola è chiusa, lo stelo della valvola aziona il nucleo della valvola per premere contro la sede della valvola in PTFE. La leggera deformazione elastica del materiale in PTFE sotto forza può riempire perfettamente le micro-irregolarità tra il nucleo metallico della valvola e la sede della valvola, ottenendo un accoppiamento stretto su tutta la superficie. Questo elimina fondamentalmente la possibilità di perdite dallo stelo della valvola. 2.Come materiale di base per tutti i componenti metallici a contatto con il fluido, il corpo valvola in acciaio inossidabile fornisce la necessaria resistenza e resistenza alla corrosione. Può resistere all'erosione a lungo termine causata dai componenti debolmente acidi della birra e dalle soluzioni acide e alcaline utilizzate nella pulizia CIP, evitando così il rischio di danni alla superficie di tenuta o contaminazione dovuti alla corrosione del metallo. 3.Lunga durata: la struttura interamente metallica è progettata per ambienti industriali ad alta frequenza, con una vita utile fino a diversi milioni di cicli. 4.Aggiungendo il segnale di controllo elettrico della valvola a solenoide e collegandolo al sistema PLC, è possibile ottenere un controllo automatico e intelligente. Sulla linea di riempimento di una cantina automatizzata, la scelta di un attuatore pneumatico efficiente, di un design interno di tenuta preciso e di una valvola di riempimento in materiali PTFE e acciaio inossidabile può migliorare efficacemente l'efficienza operativa della linea di riempimento, migliorare la qualità del prodotto e ridurre i costi operativi complessivi.

Nel funzionamento quotidiano degli impianti chimici, la corrosione è una delle sfide più gravi che devono affrontare le condotte e le valvole di processo.in particolare quelle in acciaio al carbonio standard o in acciaio inossidabile, possono subire crepe, corrosione intergranulare o fessurazione da corrosione da stress quando si manipola acidi specifici, alcali, alogenuri o solventi organici, che spesso portano a un guasto prematuro della valvola,perdite medie e arresti non pianificatiCiò comporta non solo rischi per la sicurezza e per l'inquinamento ambientale, ma aumenta anche in modo significativo i costi di manutenzione e sostituzione.   Perché le valvole metalliche falliscono in ambienti chimici specifici Il fallimento della corrosione delle valvole metalliche di solito non è causato da una resistenza complessiva insufficiente, ma da reazioni elettrochimiche locali. 1.In media contenenti ioni alogeni come ioni cloruro e bromuro, il film passivo sulla superficie dell'acciaio inossidabile viene danneggiato localmente, formando microbatterie,che porta a una corrosione intensa e profonda del metallo in piccole aree, con conseguente perforazione. 2.all'interno di un intervallo di temperatura specifico, il carbonio nell'acciaio inossidabile si combina con il cromo ai confini dei grani per formare carburo di cromo,causando una carenza di cromo nell'area vicino ai confini del grano e quindi perdita di resistenza alla corrosione, insieme a una significativa diminuzione della resistenza del materiale. 3.Sotto l'effetto combinato dello stress di trazione e di specifici mezzi corrosivi (come ioni cloruro, solfuri), il metallo subirà una frattura fragile.. Queste modalità di guasto indicano che la scelta di materiali fondamentalmente compatibili con le proprietà chimiche del mezzo è la chiave per garantire un funzionamento stabile a lungo termine.   Percorso di selezione sistematica per corpi di valvole in plastica progettati Il corpo della valvola in plastica ha proprietà attive non metalliche e non elettrochimiche.Rispetto alle valvole metalliche che si basano su film di passivazione superficiale (come lo strato di ossido di cromo dell'acciaio inossidabile), le materie plastiche di ingegneria (come PVDF, CPVC e PPH, UPVC) presentano una stabilità intrinseca verso una vasta gamma di mezzi chimici grazie alla loro elevata struttura a catena molecolare. · L'elevata struttura molecolare delle materie plastiche di ingegneria ha un'eccellente tolleranza a numerosi acidi inorganici, basi e soluzioni di sali, evitando fondamentalmente la corrosione elettrochimica. · La struttura amorfa o semicristallina delle valvole in plastica elimina i meccanismi specifici di corrosione tra buche e intergranulari presenti nei metalli. · Prezzo basso, peso leggero, facile installazione e non soggetto a scalabilità. Parametri di selezione CPVC UPVC FRPP/PPH PVDF Resistenza alle temperature -40°C ~ +95°C -10°C ~ +60°C -20°C ~ +90°C -40°C ~ +140°C CchimicaResistenza - Bene.tolleranza ad acidi, basi e sali, ma non resistenza ad alcuni idrocarburi aromatici e solventi clorurati - Bene.tolleranza ad acidi, basi e sali, ma non resistenza ad alcuni idrocarburi aromatici e solventi clorurati Eeccellente per la maggior parte degli acidi inorganici e delle soluzioni alcaline, ma non resistente agli acidi fortemente ossidanti e ad alcuni solventi organici Eccellente resistenza chimica, in particolare agli alogeni, agli acidi fortemente ossidanti e ai solventi MecanicoSTringth Alta rigidità, elevata resistenza alla trazione Alta rigidità, con maggiore fragilità a basse temperature Buona rigidità e resistenza agli urti Alta resistenza meccanica e robustezza, con eccellente resistenza al sollevamento PrisurgenzaRdi raggiungere 10 bar 6-10bar 10 bar 10 bar Il valore fondamentale delValvole pneumatiche a farfalla in plasticaIl problema fondamentale della compatibilità dei mezzi è risolto attraverso la scienza dei materiali e, allo stesso tempo, l'affidabilità meccanica e di controllo è garantita attraverso una progettazione industriale standardizzata..Il valore fondamentale della valvola a farfalla pneumatica in plastica risiede nel fatto che essa risolve il problema fondamentale della compatibilità dei mezzi attraverso la scienza dei materiali,e garantisce l'affidabilità meccanica e di controllo attraverso una progettazione industriale standardizzata, ottenendo una maggiore affidabilità dei processi, un minor costo totale del ciclo di vita e un migliore controllo dei rischi.

Contesto di mercato L'industria dell'acquacoltura nordamericana si sta rapidamente orientando verso l'automazione e il controllo intelligente. I sistemi di acquacoltura a ricircolo (RAS) richiedono un funzionamento continuo per l'aerazione, il flusso dell'acqua e la gestione della qualità dell'acqua. In tali applicazioni, le valvole fungono da dispositivi terminali critici che non solo devono resistere alla corrosione dell'acqua di mare, ma anche fornire meccanismi di sicurezza in caso di interruzione di corrente per prevenire perdite d'acqua o mortalità del bestiame. Il mercato statunitense pone particolare enfasi sull'affidabilità, sulla facilità di manutenzione e sulle specifiche tecniche come tempo di risposta, protezione dall'ingresso e capacità di override manuale. Scenario cliente e applicazione Il cliente è un allevamento ittico su larga scala negli Stati Uniti che gestisce più vasche RAS interne per specie ittiche di alto valore. Il loro attuale sistema di valvole si basava sul funzionamento manuale, che ha portato a risposte ritardate e non poteva essere integrato con un sistema di controllo PLC centrale. Il cliente richiedeva 200 set di Valvola a farfalla motorizzata in UPVC.pdf per aggiornare la loro tubazione di ricircolo dell'acqua. Il requisito chiave era la funzionalità di sicurezza: attuatori a molla (fail close) per garantire la chiusura automatica della valvola in caso di perdita di corrente, prevenendo il riflusso o il trabocco. La nostra soluzione Sulla base dei requisiti del cliente per resistenza alla corrosione, integrazione del controllo, funzionamento di sicurezza e durata in ambienti difficili, abbiamo fornito la seguente configurazione: https://www.songovalve.com/videos-53512762-upvc-wafer-motorized-actuator-butterfly-valve-3-inch-220vac-ip65-ip68-10bar-waterproof.html Materiali del corpo e del percorso del flusso: Corpo in UPVC con disco in acciaio inossidabile 304. Il corpo in UPVC offre un'eccellente resistenza all'acqua di mare e ai prodotti chimici, mentre il disco in acciaio inossidabile 304 fornisce resistenza alla corrosione e sopporta lievi abrasioni da solidi sospesi. Tipo di attuatore: Attuatore elettrico a molla (fail close), alimentazione 24VDC. Il meccanismo a molla garantisce la chiusura automatica in caso di interruzione di corrente, senza richiedere alcun segnale di controllo esterno. Coppia e tempo di ciclo: Coppia di uscita dell'attuatore ≥150 N·m, sufficiente per un funzionamento affidabile di valvole a farfalla DN150 in pressione differenziale massima. Tempo di apertura ≤30 secondi, corrispondente ai requisiti del ciclo di controllo PLC. Protezione dall'ingresso: Grado IP67, adatto per lavaggi periodici, elevata umidità e condensa tipiche degli ambienti di acquacoltura. Interfaccia di controllo e manutenzione: Supporta la programmazione tramite timer e PLC per il controllo automatico di apertura/chiusura. È incluso un override manuale per le operazioni di manutenzione in loco.Istruzioni attuatore elettrico.pdf I parametri tecnici chiave della soluzione sono riassunti di seguito: Parametro Specifiche Materiale del corpo UPVC Materiale del disco Acciaio inossidabile 304 Pressione nominale PN10 (test di resistenza del guscio 1,5 MPa) Test di tenuta (fluido) 1,1 MPa Tipo di attuatore A molla (fail close) con batteria di reset  Chiude automaticamente la valvola in caso di interruzione di corrente. Alimentazione 24VDC Coppia di uscita ≥150 N·m Tempo di apertura ≤30 secondi Classe di protezione IP67 Controllo PLC / timer, con override manuale Feedback del cliente Dopo la consegna del progetto, il responsabile tecnico del cliente ha fornito il seguente feedback: “Le valvole sono state installate senza problemi e hanno comunicato stabilmente con il nostro sistema PLC esistente. Ciò che ci ha colpito di più è stato il test di sicurezza: tutti gli attuatori hanno completato la chiusura a molla entro 2 secondi senza alcun inceppamento. Il grado IP67 ha funzionato bene durante i lavaggi quotidiani, senza infiltrazioni d'acqua negli attuatori o corrosione dello stelo osservata.” Riepilogo Questo caso di studio illustra come la precisa configurazione di valvole a farfalla motorizzate in UPVC, in particolare la combinazione di attuatori fail-close e alta protezione dall'ingresso, affronti le preoccupazioni critiche nell'automazione dell'acquacoltura nordamericana: sicurezza in caso di interruzione di corrente, durata ambientale e integrazione del sistema. Sulla base dei dati tecnici dal PDF del prodotto, inclusa la pressione di prova di tenuta, la resistenza del guscio e la selezione dei materiali, questa soluzione offre resistenza alla corrosione verificabile, affidabilità operativa e benefici di manutenzione a lungo termine, ben adatta per applicazioni che richiedono funzionamento continuo e prestazioni di sicurezza.

Qualche tempo fa, il nostro cliente messicano ci contattò improvvisamente, chiedendoci di trovare una soluzione per migliorare l'efficienza della produzione e la stabilità dei processi, e per ottenere un controllo automatizzato.Considerando le esigenze del cliente e la situazione sul posto, abbiamo aggiornato 1000 valvole manuali ad attuatori pneumatici per il controllo.l' aggiornamento di successo non è stato semplicemente una sostituzione degli attuatori■ ha richiesto una valutazione tecnica completa deiCompatibilità delle interfacce, adattabilità operativa e affidabilità a lungo termine. In primo luogo, è necessario comprendere il valore ingegneristico dell'aggiornamento Articolo 1000pcs Valvola manuale 1000pcs Valvola pneumatica Costo iniziale 20.000 dollari. Quattro mila dollari. costo del lavoro 40000$/anno $4000/anno Costo del mezzo sprecato $2000/anno 0 dollari Costo totale per 5 anni 230.000 dollari. 60000 Le valvole manuali hanno limitazioni nell'arresto di emergenza, nel funzionamento a distanza o nei processi che richiedono frequenti regolazioni.L'intervento in loco da parte degli operatori non solo provoca ritardi, ma comporta anche rischi per la sicurezza su condotte ad alta temperatura o inaccessibiliL'introduzione di attuatori pneumatici ha lo scopo di trasformare la valvola in un componente terminale che può essere azionato direttamente dal sistema di controllo (come il PLC o il DCS), consentendo una rapida, ripetibile,e azioni di apertura e chiusura monitorate da remotoQuesto è il fondamento per raggiungere l'automazione avanzata dei processi e la gestione dell'energia. Parametri richiesti per la corrispondenza delle valvole con gli attuatori pneumatici: 1. Corrispondenza della coppia dell'attuatore e della valvola Quando si seleziona un attuatore pneumatico,la coppia di uscita deve essere superiore alla coppia di funzionamento richiesta dalla valvola in condizioni di differenza di pressione massima (PN16) e condizioni di funzionamento specifiche (come a 200°C a vapore);. Requisiti di coppia della valvola: sono influenzati dalle dimensioni del nucleo della valvola, dal coefficiente di attrito del materiale di tenuta (come il PTFE), dalla pressione di lavoro del sistema,e le caratteristiche del mezzoL'espansione e la contrazione termiche in condizioni di vapore possono aumentare la coppia di apertura e chiusura. Selezione dell'attuatore: sulla base dei calcoli o dei dati sulla coppia forniti dal costruttore della valvola, si deve scegliere un attuatore con un margine di sicurezza adeguato (di solito 1,5-2 volte).Una coppia insufficiente farà sì che la valvola non si chiuda bene o si apra completamente, mentre una selezione eccessiva comporterà uno spreco di costi e un aumento del consumo di energia. 2Interfacce e collegamenti meccanici standardizzati Supporti e accoppiamenti di installazione: tra l'attuatore e la valvola sono di solito collegati tramite supporti e accoppiamenti di installazione conformi alle norme ISO 5211.È necessario confermare la compatibilità e l'affidabilità del collegamento tra le dimensioni del fusto della valvola e l'albero di uscita dell'attuatore.. È necessario un forte collegamento meccanico per garantire l'efficace trasmissione della coppia e prevenire vibrazioni e allentamenti. 3.Scelta dell'attuatore pneumatico appropriato in base alle condizioni di funzionamento di potenza superiore a 1000 W: Quando la pressione della sorgente d'aria viene persa, l'attuatore rimane nella posizione in cui era quando la pressione è stata persa. Attuatori pneumatici a azione singola: durante il normale funzionamento, l'aria compressa supera la forza della molla per azionare la valvola; quando si perde la fonte d'aria, viene rilasciata l'energia della molla,guidare la valvola nella posizione di sicurezza prestabilita (di solito chiusa o aperta). 4Considerazioni di integrazione del sistema: segnali di controllo e componenti ausiliari Accessori di controllo:Valvola solenoide, interruttore di limite e unità di trattamento delle sorgenti d'aria(filtro, riduttore di pressione, generatore di nebbia di olio) sono i componenti fondamentali che formano un circuito pneumatico affidabile. Controllo automatico: il controllo preciso del flusso del sistema di condotte è ottenuto attraversoapparecchio di posizionamento elettro-pneumatico- eControllo PLCsegnali, che consentono il controllo automatico completo e il monitoraggio remoto dello stato. L'aggiornamento delle valvole manuali a quelle a controllo pneumatico è un progetto di sistema completo volto a migliorare la qualità delle valvole manuali.controllo, sicurezza, efficienza e riduzione dei costiAttraverso la verifica della coppia, la revisione dell'interfaccia, la valutazione delle condizioni e la pianificazione dell'integrazione del sistema, promuove l'ottimizzazione dei processi e la gestione intelligente.
