| اسم العلامة التجارية: | SONGO |
| الـ MOQ: | 2 أجهزة كمبيوتر |
| سعر: | CN¥925.27/pieces 1-29 pieces |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| قدرة الإمداد: | 5000-10،000 قطعة/شهر |

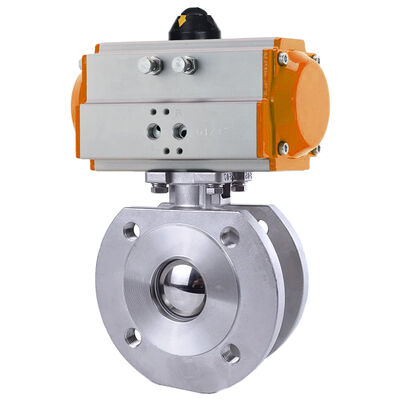

أوصاف صمام الكرة الهوائي الإيطالي من النوع الرفيع:
تم تصميم صمام الكرة الهوائي الإيطالي من النوع الرفيع على أساس التكنولوجيا الإيطالية وهو منتج محلي الصنع. إنه صمام كرة ذو مسافة شفة قصيرة جدًا تم تطويره خصيصًا للتطبيقات الصناعية ذات المساحة المحدودة. يقل الطول الإجمالي لهذا الصمام بأكثر من 30٪ عن صمامات الكرة الهوائية التقليدية، مع الحفاظ على أداء ممتاز للتحكم في التدفق. إنه خيار مثالي لأنظمة الأنابيب الآلية.
ميزات تصميم صمام الكرة الهوائي من النوع الرفيع من SONGO:
01) اعتماد مفهوم التصميم الرفيع، الهيكل العام مضغوط، مما يوفر 40٪ من مساحة التركيب، وهو مناسب لتخطيطات الأنابيب عالية الكثافة.
02) مع ميزة هيكل بسيط، حجم صغير ووزن خفيف، عمر خدمة طويل، صديق للبيئة، سهل التركيب، يتقدم بثبات، إلخ03)
مجهزة بمشغلات هوائية (أحادي المفعول / مزدوج المفعول)، تفتح وتغلق بسرعة (≤1 ثانية).04) معيار التوصيل مع شفة: GB، DIN، ANSI، JIS من النوع الرفيع.
05) يستخدم على نطاق واسع في مجالات البترول والصناعات الكيماوية والمعادن ومحطات الطاقة والصناعات الخفيفة وما إلى ذلك
مادة أجزاء صمام الكرة SS304 الإيطالي الرفيع المشغل هوائيًا:نوع التوصيل
شفة من النوع الرفيع
| ضغط التشغيل | PN16 |
| , | PN25ASME B16.5 SONGO |
| الحجم | DN15-DN150 |
| درجة الحرارة | -20 درجة مئوية +280 درجة مئوية |
| الوسط | المياه العذبة، مياه الصرف الصحي، مياه البحر، الهواء، البخار، الطعام، الدواء، الزيوت، الأحماض، إلخ. |
| الجسم | WCB، CF8، CF8M، الفولاذ المقاوم للصدأ |
| الكرة | SS304، SS316 |
| الساق | PTFE |
| المقعد | PTFE |
| التشغيل | مشغل هوائي |
| أجزاء المشغل | صمام الملف اللولبي، مفتاح الحد، محدد الموضع، FRL |
| نوع المشغل | عمل مزدوج، إرجاع زنبركي |
| رسم أبعاد الهيكل لصمام الكرة الرفيع SS304 المشغل هوائيًا: | DN |
L
| D1 | D2 | D3 | nxM | L1 | L2 | رقم المشغل الهوائي | 15 | 32 |
| 46 | 78 | 95 | 120 | 145 | 103.5 | AT-75 | 25 | 42 |
| 55 | 75 | 105 | 4xM12 | 186 | 103.5 | AT-75 | 25 | 42 |
| 65 | 85 | 120 | 145 | 206 | 103.5 | معيار صمام الكرة: | 32 | 50 |
| 78 | 100 | 135 | 155 | 195 | 121.5 | AT-92 | 40 | 62 |
| 85 | 110 | 145 | 4xM16 | 4xM16 | 121.5 | AT-105 | 80 | 118 |
| 100 | 125 | 155 | 185 | 8xM16 | 121.5 | AT-105 | 80 | 118 |
| 120 | 145 | 180 | 4xM16 | 8xM16 | 121.5 | AT-105 | 80 | 118 |
| 135 | 160 | 195 | 8xM16 | 210 | 151 | AT-125 | 100 | 140 |
| 155 | 180 | 215 | 8xM16 | 395 | 151 | AT-140 | 125 | 195 |
| 185 | 210 | 245 | 280 | 462 | 174 | AT-160 | 150 | 225 |
| 210 | 240 | 280 | 8xM20 | 552 | 206 | AT-190 | معيار صمام الكرة: | معيار صمام الكرة |
معيار GB
| معيار ASME | ||||
| معيار JIS | معيار DIN | معيار التصميم | GB/T12237 | |
| API608 | JIS BS5351 | DIN 3357 | معيار الفحص | GB/T13927 |
| API598 | JIS B2003 | EN 12266 | معيار الوجه للوجه | GB/T12221 |
| ASME B16.10 | JIS B2002 | DIN 3202-F4 | معيار الشفة | HG/T 20592 |
| , |
GB/T9113ASME B16.5 EN 1092-1ASME B16.5 معيارASME B16.5 JIS B2220 |
EN 1092-1 | الضغط - درجة الحرارة | معيار |
| GB/T 26640 الجزء العلوي من المشغل |
ASME B16.34 | API607/API 6FA | API607/API 6FA | API607/API 6FA |
| API607/API 6FA | صمام الكرة الهوائي: | صمام الكرة الهوائي: | صمام الكرة الهوائي: | صمام الكرة الهوائي: |

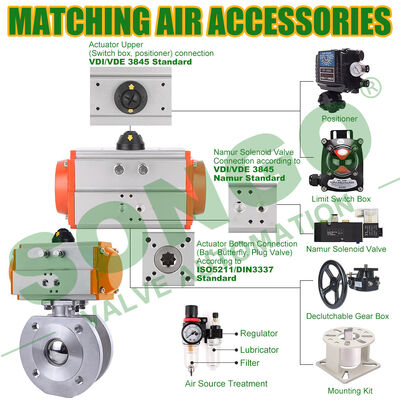

خيارات ملحقات المشغل الهوائي:خيارات ملحقات المشغل الهوائي
موضع المشغل الهوائي
| التوصيل القابل للتطبيق | ||
| معيار | ملحقات المشغل الهوائي الجزء العلوي من المشغل |
VDI/VDE 3845 |
| ● صندوق مفتاح الحد | ExmbIICT4 / EX d IIB T6 / EX d IIC T6 / EX ia IIC T6 نوع مقاوم للانفجار |
● محدد موضع هوائي P/P (إشارة التحكم في الإدخال هي 0.20-1.03 بار أو 3-15 رطل لكل بوصة مربعة) ● محدد موضع كهربائي هوائي E/P (إشارة التحكم في الإدخال هي 4-20mA) الخلف من المشغل VDI/VDE 3845 |
| النوع غير المقاوم للانفجار | ExmbIICT4 / EX d IIB T6 / EX d IIC T6 / EX ia IIC T6 نوع مقاوم للانفجار |
● صمام الملف اللولبي Namur 3/2 طريقة (لمشغل الإرجاع الزنبركي) ● 5/2 طريقة صمام الملف اللولبي Namur (لمشغل مزدوج المفعول) منظم مرشح الهواء أسفل المشغل ISO5211/DIN3337 |
| ● علبة تروس قابلة للفصل | ● صمام الكرة، صمام الفراشة، صمام السدادة | فرق المفعول الأحادي والمزدوج للمشغل الهوائي: مبدأ المشغل الهوائي أحادي المفعول (إرجاع الزنبرك) |
عكس اتجاه عقارب الساعة
| باتجاه عقارب الساعة | |
| الهواء إلى المنفذ A يجبر المكابس إلى الخارج، مما يتسبب في دوران الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B. | الهواء إلى المنفذ B يجبر المكابس إلى الداخل، مما يتسبب في دوران الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A. |
|
|
|
الهواء إلى المنفذ B يجبر المكابس إلى الخارج، مما يتسبب في انضغاط الينابيع، يدور الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B.
عكس اتجاه عقارب الساعة |
مبدأ المشغل الهوائي مزدوج المفعول
عكس اتجاه عقارب الساعة |
| باتجاه عقارب الساعة | |
| الهواء إلى المنفذ A يجبر المكابس إلى الخارج، مما يتسبب في دوران الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B. | الهواء إلى المنفذ B يجبر المكابس إلى الداخل، مما يتسبب في دوران الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A. |
|
|
|
الهواء إلى المنفذ A يجبر المكابس إلى الخارج، مما يتسبب في دوران الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B.
الهواء إلى المنفذ B يجبر المكابس إلى الداخل، مما يتسبب في دوران الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A. |

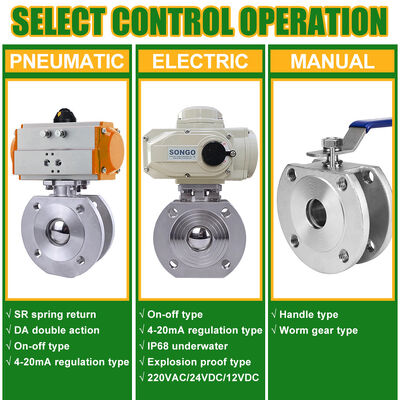

اختيار نوع التشغيل لصمام الكرة:
|
اختيار مسار التدفق لصمام الكرة ثلاثي الاتجاهات الهوائي:

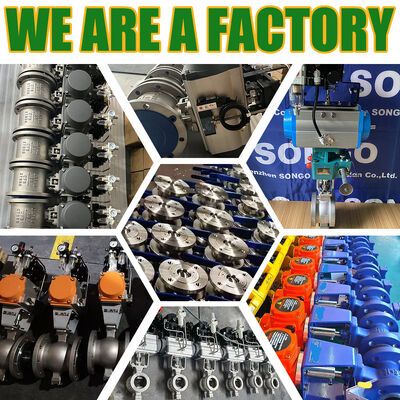

مصنع صمامات عمره 29 عامًا تأسس عام 1996:
ملاحظات جيدة من 12382 عميلًا:
لا تقلق بعد شراء صماماتنا مع مهندسينا:
الأسئلة المتداولة:
●
س1: هل أنت مصنع أم شركة تجارية؟
