| نام تجاری: | SONGO |
| مقدار تولیدی: | 1 قطعه |
| قیمت: | USD $136/Piece |
| شرایط پرداخت: | L/C ، D/A ، D/P ، T/T ، Western Union |
| توانایی عرضه: | 5000-10،000 قطعه در ماه |

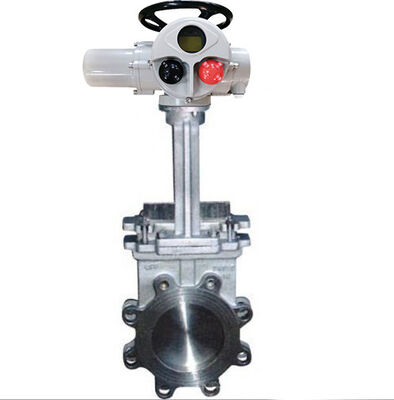

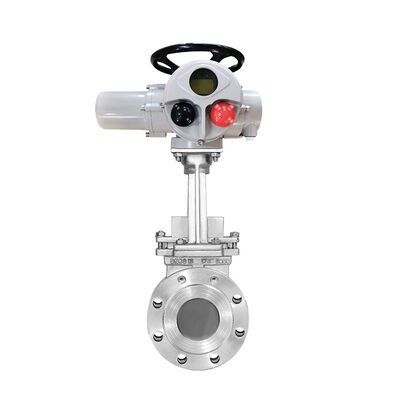

توضیحات و ویژگی های شیر دروازه ای برقی یک طرفه:
شیر دروازه ای برقی SONGO یک دستگاه کنترل سیال است که به طور گسترده در سیستم های خط لوله صنعتی استفاده می شود، که عمدتاً برای قطع رسانه های حاوی ذرات جامد یا ناخالصی های فیبری استفاده می شود. ویژگی اصلی آن استفاده از یک دروازه به شکل چاقو است که عملکرد باز و بسته شدن را از طریق حرکت عمود بر جهت سیال انجام می دهد. برای حالت های کاملاً باز یا کاملاً بسته مناسب است و نمی توان از آن برای تنظیم جریان استفاده کرد.
• طبقه بندی بر اساس شکل آب بندی
1). شیر دروازه ای با آب بندی سخت: سطح آب بندی از مواد فلزی (مانند فولاد ضد زنگ، آلیاژ سخت) ساخته شده است که می تواند دمای بالا و فشار بالا را تحمل کند و برای محیط های خورنده مناسب است.
2). شیر دروازه ای با آب بندی نرم: سطح آب بندی از لاستیک یا پلی تترا فلوئورواتیلن ساخته شده است که عملکرد آب بندی عالی را ارائه می دهد و برای کاربردهایی با الزامات نشتی سختگیرانه مناسب است.
• طبقه بندی بر اساس حالت عملکرد
1). شیر دروازه ای برقی: مجهز به یک محرک الکتریکی چند چرخشی است، از کنترل از راه دور پشتیبانی می کند و برای سناریوهایی با سطح بالایی از اتوماسیون یا عملیات مکرر مناسب است.
2). انواع دیگر شامل شیرهای دروازه ای دستی، پنوماتیکی و هیدرولیکی است که به ترتیب برای فرکانس های عملیاتی و الزامات محیطی مختلف مناسب هستند.
مزیت ساختاری
طراحی ساختار فوق العاده کوتاه، وزن و فضای اشغال شده توسط سیستم خط لوله را کاهش می دهد. صفحه دروازه می تواند محیط فیبری را قطع کند تا از انسداد جلوگیری شود و برای سیالات پیچیده مانند فاضلاب و دوغاب مناسب است.
سناریوهای کاربردی معمولی
تصفیه آب و حفاظت از محیط زیست: کنترل لجن و فاضلاب
معدن و متالورژی: حمل و نقل دوغاب و باطله
مهندسی شیمی و مواد غذایی: قطع محیط های خورنده یا سیالات حاوی ذرات
| استاندارد اجرای شیر | |
| استانداردهای طراحی و ساخت | JB/T8691-2013, MSS SP-81 |
| استاندارد طول ساختاری | GB/T 15188.2-1994-J21, MSS SP-81 |
| استانداردهای اتصال فلنج | GB/T 79, GB/T9113.1-2000 |
| استانداردهای تست فشار | JB/T 8691, MSS SP-81 |
| استاندارد علامت گذاری محصول | GB/T12220 |
| استاندارد مشخصات عرضه | JB/T7928 |
| مشخصات عملکرد اصلی | |
| فشار اسمی | 1.0 مگاپاسکال |
| فشار تست استحکام | 1.5 مگاپاسکال |
| فشار تست آب بندی | 1.1 مگاپاسکال |
| دمای قابل اجرا | 425 درجه سانتیگراد |
| محیط قابل اجرا | مخلوطی از ذرات، گرد و غبار، سرباره و آب |

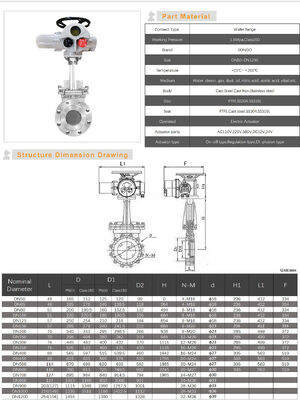

نقشه شیر دروازه ای فلنجی با نشیمنگاه فلزی و عملکرد برقی:
| GB/T 9113.1 1.0 مگاپاسکال | |||||||||
| قطر اسمی | اینچ | L | D | D1 | D2 | N-M | b | •-• | H |
| DN50 | 2" | 50 | 160 | 125 | 100 | 4-16 | 18 | 2-2 | 300 |
| DN65 | 2-1/2" | 50 | 180 | 145 | 120 | 4-16 | 18 | 2-2 | 310 |
| DN80 | 3" | 50 | 195 | 160 | 135 | 8-16 | 18 | 2-6 | 330 |
| DN100 | 4" | 50 | 215 | 180 | 155 | 8-16 | 18 | 2-6 | 370 |
| DN125 | 5" | 50 | 245 | 210 | 185 | 8-16 | 18 | 2-6 | 410 |
| DN150 | 6" | 60 | 280 | 240 | 210 | 8-20 | 23 | 2-6 | 480 |
| DN200 | 8" | 60 | 335 | 295 | 265 | 8-20 | 23 | 2-6 | 570 |
| DN250 | 10" | 70 | 390 | 350 | 320 | 12-20 | 23 | 4-8 | 720 |
| DN300 | 12" | 80 | 440 | 400 | 368 | 12-20 | 23 | 4-8 | 810 |
| DN350 | 14" | 80 | 500 | 460 | 428 | 16-20 | 23 | 6-10 | 890 |
| DN400 | 16" | 90 | 565 | 515 | 482 | 16-24 | 27 | 6-10 | 1030 |
| DN450 | 18" | 100 | 615 | 565 | 532 | 20-24 | 27 | 8-12 | 1160 |
| DN500 | 20" | 114 | 670 | 620 | 585 | 20-24 | 27 | 8-12 | 1280 |
| DN600 | 24" | 114 | 780 | 725 | 685 | 20-27 | 30 | 8-12 | 1450 |
| 1 | ||
| 2 | بلبرینگ صفحه ای | Gcr15 |
| 3 | مهره | H59 |
| 4 | محرک الکتریکی | آلیاژ آلومینیوم |
| 5 | براکت | WCB |
| 6 | ساقه | 2Cr13 |
| 7 | پین استوانه ای | A3 |
| 8 | غده بسته بندی | WCB |
| 9 | بسته بندی | PTFE |
| 10 | صفحه شیر | 201 |
| 11 | بدنه شیر | WCB |
| 12 | سطح آب بندی نشیمنگاه | 507 |
| 13 | نقطه موقعیت | WCB |
| 14 | پیچ دو سر | A3 |
| 15 | پیچ براکت | A3 |
نقشه شیر دروازه ای با نشیمنگاه ارتجاعی و عملکرد برقی:
| GB/T 9113.1 1.0 مگاپاسکال | |||||||||
| قطر اسمی | اینچ | L | D | D1 | D2 | N-M | b | •-• | H |
| DN50 | 2" | 50 | 160 | 125 | 100 | 4-16 | 18 | 2-2 | 300 |
| DN65 | 2-1/2" | 50 | 180 | 145 | 120 | 4-16 | 18 | 2-2 | 310 |
| DN80 | 3" | 50 | 195 | 160 | 135 | 8-16 | 18 | 2-6 | 330 |
| DN100 | 4" | 50 | 215 | 180 | 155 | 8-16 | 18 | 2-6 | 370 |
| DN125 | 5" | 50 | 245 | 210 | 185 | 8-16 | 18 | 2-6 | 410 |
| DN150 | 6" | 60 | 280 | 240 | 210 | 8-20 | 23 | 2-6 | 480 |
| DN200 | 8" | 60 | 335 | 295 | 265 | 8-20 | 23 | 2-6 | 570 |
| DN250 | 10" | 70 | 390 | 350 | 320 | 12-20 | 23 | 4-8 | 720 |
| DN300 | 12" | 80 | 440 | 400 | 368 | 12-20 | 23 | 4-8 | 810 |
| DN350 | 14" | 80 | 500 | 460 | 428 | 16-20 | 23 | 6-10 | 890 |
| DN400 | 16" | 90 | 565 | 515 | 482 | 16-24 | 27 | 6-10 | 1030 |
| DN450 | 18" | 100 | 615 | 565 | 532 | 20-24 | 27 | 8-12 | 1160 |
| DN500 | 20" | 114 | 670 | 620 | 585 | 20-24 | 27 | 8-12 | 1280 |
| DN600 | 24" | 114 | 780 | 725 | 685 | 20-27 | 30 | 8-12 | 1450 |
| 1 | ||
| 2 | بلبرینگ صفحه ای | Gcr15 |
| 3 | مهره | H59 |
| 4 | محرک الکتریکی | آلیاژ آلومینیوم |
| 5 | براکت | WCB |
| 6 | ساقه | 2Cr13 |
| 7 | پین استوانه ای | A3 |
| 8 | غده بسته بندی | WCB |
| 9 | بسته بندی | PTFE |
| 10 | صفحه شیر | 201 |
| 11 | بدنه شیر | WCB |
| 12 | سطح آب بندی نشیمنگاه | NBR |
| 13 | نقطه موقعیت | WCB |
| 14 | پیچ دو سر | A3 |
| 15 | پیچ براکت | A3 |

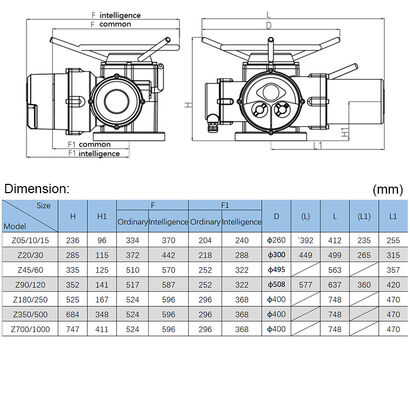

نقشه برای شیر دروازه ای با عملکرد برقی:

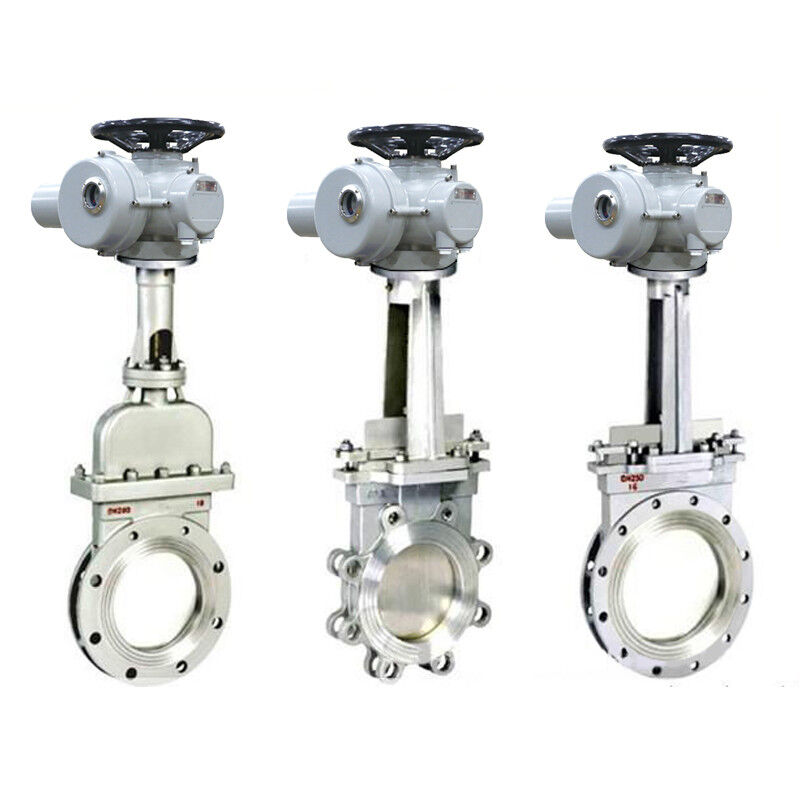

نوع عملکرد شیر دروازه ای:
یک طرفه و دو طرفه شیر دروازه ای با عملکرد پنوماتیکی:
جنس نشیمنگاه/آب بندی شیر دروازه ای با عملکرد پنوماتیکی:
29 سال کارخانه شیرآلات تاسیس شده در سال 1996:
بازخورد خوب از 12382 مشتری:
بدون نگرانی پس از خرید شیرآلات ما با مهندسان ما:
سوالات متداول:
• س1: آیا شما یک تولید کننده هستید یا یک شرکت بازرگانی؟
ج1: ما یک تولید کننده شیرآلات یکپارچه سازی اتوماسیون شیرآلات حرفه ای 29 ساله هستیم، ما مستقیماً از کارخانه خود تولید و فروش می کنیم.
• س2: آیا قبل یا بعد از فروش راهنمای مهندس فنی برای نصب وجود دارد؟
ج2: بله، نگران نباشید. مهندس فنی ما ویدئو از راه دور، راهنمای نصب و راه اندازی شیر را ارائه می دهد.
• س3: شرایط پرداخت شما چیست؟
ج3: T/T 30٪ به عنوان سپرده و 70٪ قبل از تحویل. ما عکس های محصولات و بسته ها را قبل از پرداخت موجودی به شما نشان خواهیم داد.
• س4: شرایط تحویل شما چیست؟
ج4: EXW، FOB، CFR، CIF، DAP، DDP.
• س5: زمان تحویل شما چطور است؟
ج5: به طور کلی، 2 تا 5 روز پس از دریافت پیش پرداخت شما طول می کشد. زمان تحویل خاص به اقلام و مقدار سفارش شما بستگی دارد.
• س6: آیا قبل از تحویل تمام کالاهای خود را آزمایش می کنید؟
ج6: بله، ما قبل از تحویل 100٪ تست داریم.
• س7: چگونه تجارت ما را بلندمدت و رابطه خوبی ایجاد می کنید؟
ج7: ما کیفیت خوب و قیمت رقابتی را حفظ می کنیم تا از سود مشتریان خود اطمینان حاصل کنیم. ما به هر مشتری به عنوان دوست خود احترام می گذاریم و صمیمانه با آنها تجارت می کنیم و با آنها دوست می شویم، مهم نیست از کجا آمده اند.
