| ชื่อแบรนด์: | SONGO |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 2 ชิ้น |
| ราคา: | CN¥498.22/pieces 2-29 pieces |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T |
| ความสามารถในการจําหน่าย: | 5,000-10,000 ชิ้น/เดือน |

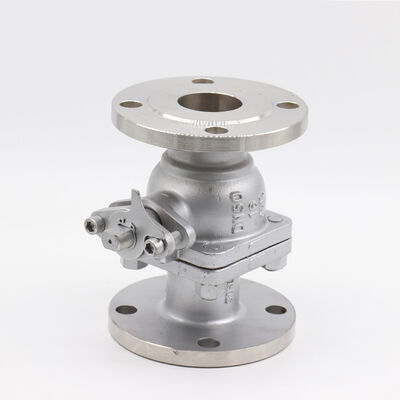

คำอธิบายของวาล์วบอล PTFE แบบหน้าแปลน:
วาล์วบอลแบบหน้าแปลนเป็นวาล์วชนิดหนึ่งที่ขับเคลื่อนด้วยกลไกเฟืองหนอนและหนอน มันบรรลุการเปิดและปิดของตัวกลางท่อและการควบคุมทิศทางการไหลโดยการหมุนลูกบอล วาล์วนี้ใช้โครงสร้างลูกบอลลอยและลูกบอลคงที่ ตัววาล์วทำจากสแตนเลสหรือวัสดุ 316L, วัสดุเหล็กกล้าคาร์บอน โครงสร้างการซีลแบ่งออกเป็นซีลอ่อน PTFE และซีลแข็งโลหะ
คุณสมบัติการออกแบบของวาล์วบอล PTFE แบบหน้าแปลน:
1). ความต้านทานของของเหลวต่ำ และค่าสัมประสิทธิ์ความต้านทานเท่ากับส่วนท่อที่มีความยาวเท่ากัน
2). โครงสร้างเรียบง่าย ปริมาณน้อย และน้ำหนักเบา
3). การทำงานสะดวก เปิดและปิดอย่างรวดเร็ว จากเปิดเต็มที่ไปปิดเต็มที่ ใช้การหมุนเพียง 90° เท่านั้น ทำให้ง่ายต่อการควบคุมจากระยะไกล
4). แรงดันเล็กน้อยหรือระดับแรงดัน: PN1.0 - 4.0 MPa, ANSI CLASS 150-Class300
5). วิธีการเชื่อมต่อ: หน้าแปลน, การเชื่อมชน, การเชื่อมต่อเกลียว, การเชื่อมซ็อกเก็ต
6). โหมดการทำงาน: แมนนวล, ไฟฟ้า, นิวเมติก
ภาพวาดมิติโครงสร้างของวาล์วบอล PTFE แบบหน้าแปลน:
| 1.6Mpa มาตรฐาน DIN | |||||||||||
| ขนาด(DN) | L(JB) | L(GB) | D(JB) | D(GB) | C | g | T | t | H | W | Z-Φd |
| 15 | 130 | 130 | 95 | 95 | 65 | 46 | 14 | 2 | 60 | 108 | 4-14 |
| 20 | 140 | 130 | 105 | 105 | 75 | 56 | 16 | 2 | 64 | 120 | 4-14 |
| 25 | 150 | 140 | 115 | 115 | 85 | 65 | 16 | 2 | 90 | 165 | 4-14 |
| 32 | 165 | 165 | 135 | 140 | 100 | 76 | 18 | 2 | 105 | 180 | 4-18 |
| 40 | 180 | 165 | 145 | 150 | 110 | 84 | 18 | 2 | 150 | 240 | 4-18 |
| 50 | 200 | 203 | 160 | 165 | 125 | 99 | 20 | 2 | 190 | 240 | 4-18 |
| 65 | 220 | 222 | 180 | 185 | 145 | 118 | 20 | 2 | 195 | 320 | 4-18 |
| 80 | 250 | 241 | 195 | 200 | 160 | 132 | 20 | 2 | 215 | 350 | 8-18 |
| 100 | 280 | 305 | 215 | 220 | 180 | 156 | 22 | 2 | 250 | 400 | 8-18 |
| 125 | 320 | - | 250 | - | 210 | 184 | 22 | 2 | - | - | 8-18 |
| 150 | 360 | - | 285 | - | 240 | 211 | 24 | 2 | - | - | 8-22 |
| 200 | 400 | - | 340 | - | 295 | 266 | 24 | 2 | - | - | 12-22 |
| 250 | 533 | - | 405 | - | 355 | 319 | 26 | 2 | - | - | 12-26 |
| 300 | 610 | - | 460 | - | 410 | 370 | 28 | 2 | - | - | 12-26 |
| 350 | 686 | - | 520 | - | 470 | 435 | 34 | 2 | - | - | 16-26 |
