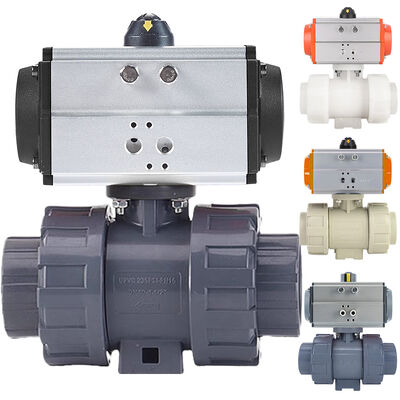

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC

Marka Adı:	SONGO
Adedi:	2 adet
Fiyat:	CN¥348.76/pieces 2-29 pieces
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union
Tedarik Yeteneği:	5000-10.000 kişi/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Sertifika:

CE , API , SIL , ISO 9001 , TS , RoHS , EAC

Vücut:

PVDF, UPVC, CPVC, PPH

Boyut aralığı:

DN15-DN100 (1/2 "-4")

Sızdırmazlık Materyalleri:

EDPM, PTFE, Viton

Sıcaklık:

-10 ~ 80 ℃

Basınç:

PN1.0/1.6MPA

Bağlantı Türü:

Dişi iplik, sendika soketi

Aktüatör parçaları:

Solenoid valf, sınır anahtarı, konumlandırıcı, frl

Oyunculuk modu:

Çift oyunculuk, tek oyunculuk (yay dönüşü)

Hava besleme baskısı:

2,5 ila 8 bar

medya:

Su, hava, gaz, yağ, deniz suyu, kimyasal sıvı

brand name:

SONGO

Garanti:

1 Yıl

Özelleştirilmiş destek:

OEM, ODM

Ambalaj bilgileri:

Ahşap Kılıfları İhracat, İhracat Ahşap Paletler, Karton Kutuları

Vurgulamak:

2 yollu pnömatik aktüatörlü vana

2 yollu pnömatik aktüatörlü kelebek vana

çift eylemli pnevmatik aktüatör valfi

Ürün Açıklaması

UPVC Soketli Çift Rakorlu Pnömatik Küresel Vana'nın Açıklamaları ve Özellikleri:

Pnömatik UPVC küresel vana (çift rakor tipi), çeşitli aşındırıcı akışkan ortamları taşıyan boru hatları için tasarlanmış, korozyona dayanıklı bir plastik küresel vanadır. Vana gövdesi, olağanüstü korozyon direnci sergileyen UPVC (CPVC) enjeksiyonla kalıplanmış bileşenlerden oluşur. Pnömatik basınçla çalıştırılarak vananın açılıp kapanması kontrol edilir, bu yapılandırma manuel işgücü gereksinimlerini ve operasyonel süreyi önemli ölçüde azaltır, böylece iş verimliliğini önemli ölçüde artırır.

Pnömatik plastik küresel vanalar için önerilen ortam sıcaklık aralığı, malzeme özelliklerine bağlı olarak tipik olarak -20°C ile 80°C arasındadır ve maksimum çalışma basıncı 1.0 MPa'yı geçmemelidir. Pnömatik plastik küresel vanaların, sert partikül madde içeren boru hatlarında kullanılması tavsiye edilmez, çünkü bu tür partiküller küre yüzeyini veya sızdırmazlık yüzeylerini çizebilir ve potansiyel olarak sızıntıya yol açabilir.

SONGO Pnömatik Aktüatörün Tasarım Özellikleri:

01) Aktüatör Gövdesi : Korozyondan korumalı alüminyum ekstrüde gövde.
02) Hareket Seçeneği : 2 Konumlu 90° Dönüş, 2 Konumlu 120° Dönüş, 2 Konumlu 180° Dönüş, 3 Konumlu 90° Dönüş, 3 Konumlu 180° Dönüş.
03) Gösterge : Tüm aktüatörlerde standarttır.
04) Kapaklar : Alüminyum ekstrüde kapaklar, korozyona karşı maksimum direnç sağlar, kapaklar tek ve çift etkili aktüatörler için uygundur.
05) Strok Ayarı : Her iki yönde de ± %5'lik bir ayara izin verir.
06) Yaylar : Kartuş tasarımı ve korozyona dayanıklı yaylar.
07) Piston Rulman O-ringleri : Uzun ömürlü
08) Somunlar ve Cıvatalar : Paslanmaz çelik ve korozyona karşı yüksek direnç.
09) Aktüatör Pistonları : Alüminyum enjeksiyonlar. Yüksek kaliteli o-ringler ve korozyona karşı.
10) Bağlantılar : Limit Switch Kutusu, Yakınlık Anahtarı, P/P Pnömatik Pozisyoner (Kontrol Giriş Sinyali 0.20-1.03 Bar veya 3-15 PSI'dır), E/P Elektro Pnömatik Pozisyoner (Kontrol Giriş Sinyali 4-20mA'dır), 3/2 Yollu Namur Solenoid Valf, 5/2 Yollu Namur Solenoid Valf, Hava Filtre Regülatörü, Debriyajsız Dişli Kutusu, Küresel Vana, Kelebek Vana, Fiş Vana
11) Çevrim Ömrü : 1.000.000 İşlem

Pnömatik Tahrikli UPVC Soket tipi çift Rakorlu Küresel Vana'nın Parça Malzemesi:

Bağlantı Tipi	BSPT, BSPP, NPT Dişi Diş, soket
Çalışma Basıncı	PN1.0MPa
Marka	SONGO
Boyut	DN15-DN100
Sıcaklık	-20℃~+80℃
Ortam	Temiz su, kanalizasyon, deniz suyu, hava, buhar, gıda, ilaç, yağlar, asitler vb.

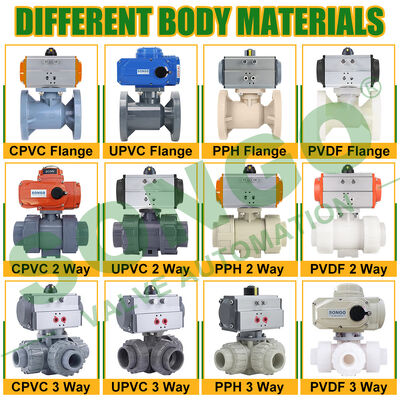

Gövde	PVDF, UPVC, CPVC, PPH
Küresel	PVDF, UPVC, CPVC, PPH
Mil	SS304, SS316
Conta	EPDM, FPM
Çalışma	Pnömatik Tahrikli
Aktüatör parçaları	Solenoid Valf, Limit Switch, Pozisyoner, FRL
Aktüatör tipi	Çift Etkili, Tek Etkili (Yay Geri Dönüşlü)

Pnömatik Çalıştırmalı UPVC Soket çift Rakorlu Küresel Vana'nın Yapısal Boyut Çizimi:

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC 0

Boyut	D	d	E	h		L	L3	H	H1	H2	T	F	C	M	L1	L2	Pnömatik Aktüatör No.
Boyut	D	d	E	Diş	Soket	L	L3	H	H1	H2	T	F	C	M	L1	L2	Pnömatik Aktüatör No.
1/2"	50.5	12.8	29	16	22.5	120	67	32		20	11 x 11	9	5.5	ISO522 F03	150	72.5	AT-52
3/4"	62.5	19	34	18	25	135	72	40		20	11 x 11	9	5.5	ISO522 F03	150	72.5	AT-52
1"	69	24.5	40	22	27.5	150	80	45	18	26	11 x 11	9	5.5	ISO522 F03	150	72.5	AT-52
1-1/4"	82.5	30	45.5	25	31.5	167	89.5	54	18	26	11 x 11	14	6.5	ISO522 F04	171	83	AT-63
1-1/2"	99	38	57.5	27	34	178	93	63	27	35	11 x 11	14	6.5	ISO522 F05	171	83	AT-63
2"	122.6	49	70	31	38	204	111	73.5	27	35	11 x 11	14	6.5	ISO522 F05	171	83	AT-63
2-1/2"	150	64		38	44.5	234	120.6	90	35	35	14 x 14	16	8.5	ISO522 F07	186	95.5	AT-75
3"	178.2	79		43	49	259	138.5	110	35	35	14 x 14	19	8.5	ISO522 F07	206	103.5	AT-83
4"	218.5	99		57	63.5	311	163.5	124	35	35	14 x 14	19	8.5	ISO522 F07	265	108	AT-92

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC 1

PVC BORU Standardı:

PVC BORU BORU STANDARDI
Normal boyut	BS	ANSI	JIS	DIN
1/2''	21.2	21.34	22.00	20
3/4''	26.6	26.67	26.00	25
1''	33.4	33.40	32.00	32
1-1/4''	42.1	42.16	38.00	40
1-1/2''	48.1	48.26	48.00	50
2''	60.2	60.28	60.00	63
2-1/2''	75.2	73.03	76.00	75
3''	88.7	88.90	89.00	90
4''	114.1	114.3	114	110
5''	140	141.3	140	140
6''	160	168.3	165	160
8''	225	219.1	216	200
10''	200	273.1	267	250
12''	315	223.9	318	300

Küresel Vana Standardı:

Küresel Vana Standardı
	GB Standardı	ASME Standardı	JIS Standardı	DIN Standardı
Tasarım Standardı	GB/T12237	API608	JIS BS5351	DIN 3357
Denetim Standardı	GB/T13927	API598	JIS B2003	EN 12266
Yüz Yüze Standardı	GB/T12221	ASME B16.10	JIS B2002	DIN 3202-F4
Flanş Standardı	HG/T 20592, GB/T9113,EN 1092-1, JB/T79.1	ASME B16.5	JIS B2220	EN 1092-1
Basınç-Sıcaklık Pnömatik Aktüatör Aksesuarları	GB/T 26640	ASME B16.34	ASME B16.34	ASME B16.34
Yangın Güvenliği Standardı	API607/API 6FA	API607/API 6FA	API607/API 6FA	API607/API 6FA

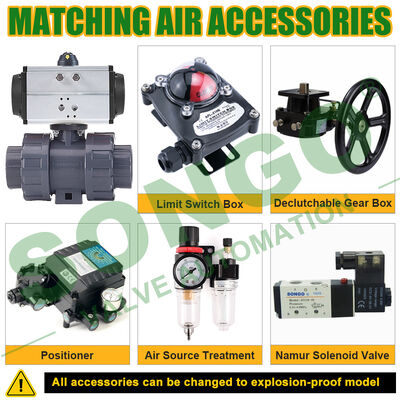

Pnömatik Küresel Vana İçin Eşleşen Hava Aksesuarları Seçimi:Pnömatik Aktüatör Aksesuarları Seçenekleri :

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC 2

Pnömatik Aktüatör Aksesuarları Seçenekleri

Pnömatik Aktüatör Konumu
Uygulanabilir Bağlantı	Standart Pnömatik Aktüatör Aksesuarları	Aktüatör Üstü
VDI/VDE 3845	Patlamaya Dayanıklı Olmayan Tip	● Yakınlık Anahtarı ● P/P Pnömatik Pozisyoner (Kontrol Giriş Sinyali 0.20-1.03 Bar veya 3-15 PSI'dır) ● E/P Elektro Pnömatik Pozisyoner (Kontrol Giriş Sinyali 4-20mA'dır) Aktüatör Arkası
VDI/VDE 3845	Patlamaya Dayanıklı Olmayan Tip	ExmbIICT4 / EX d IIB T6 / EX d IIC T6 / EX ia IIC T6 Patlamaya Dayanıklı Tip ● 3/2 Yollu Namur Solenoid Valf (Yay Geri Dönüşlü Aktüatör İçin) ● 5/2 Yollu Namur Solenoid Valf (Çift Etkili Aktüatör İçin) Hava Filtre Regülatörü Aktüatör Altı
ISO5211/DIN3337	● Debriyajsız Dişli Kutusu	● Küresel Vana, Kelebek Vana, Fiş Vana Pnömatik Aktüatörün Tek Etkili ve Çift Etkili Farkı:

Tek Etkili Pnömatik Aktüatörün (Yay Geri Dönüşlü) Prensibi

Saat Yönünün Tersi
Saat Yönü	A Portuna hava, pistonları dışarı doğru iter, pinyonun saat yönünün tersine dönmesine neden olurken hava B Portundan tahliye edilir.

A portundaki hava basıncının kaybı, yaylardaki depolanmış enerji pistonları içeri doğru iter. Pinyon saat yönünde dönerken A portundan hava tahliye edilir. Çift Etkili Pnömatik Aktüatörün Prensibi	A portundaki hava basıncının kaybı, yaylardaki depolanmış enerji pistonları içeri doğru iter. Pinyon saat yönünde dönerken A portundan hava tahliye edilir. Çift Etkili Pnömatik Aktüatörün Prensibi

Saat Yönünün Tersi
Saat Yönü	A Portuna hava, pistonları dışarı doğru iter, pinyonun saat yönünün tersine dönmesine neden olurken hava B Portundan tahliye edilir.

B Portuna hava, pistonları içeri doğru iter, pinyonun saat yönünde dönmesine neden olurken hava A Portundan tahliye edilir. A Portuna hava, pistonları dışarı doğru iter, pinyonun saat yönünde dönmesine neden olurken hava B Portundan tahliye edilir.	B Portuna hava, pistonları içeri doğru iter, pinyonun saat yönünün tersine dönmesine neden olurken hava A Portundan tahliye edilir. Küresel Vana Çalışma Tipi Seçimi:

Pnömatik Küresel Vana'nın Bağlantı Ucu Seçimi:

Pnömatik 3 Yollu Küresel Vana'nın Akış Yolu Seçimi:

1996'da Kurulan 29 Yıllık Vana Fabrikası:

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC 7

12382 Müşteriden İyi Geri Bildirim:

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC 8

Mühendislerimizle Vanalarımızı Satın Aldıktan Sonra Endişelenmeyin:

PVC Soketli Pnömatik Aktüatör Vana Korozyona Dayanıklı Gerçek Çift Rakorlu 2 Yollu UPVC 9

Sıkça Sorulan Sorular:

●

S1: BİR ÜRETİCİ Mİ YOKSA BİR TİCARET ŞİRKETİ MİSİNİZ?A1: Biz 29 yıllık profesyonel bir vana otomasyon entegrasyonu vana üreticisiyiz, doğrudan fabrikamızdan üretim ve satış yapıyoruz.

●

S7: İŞİMİZİ NASIL UZUN VADELİ VE İYİ İLİŞKİLER KURUYORSUNUZ?A2: Evet, endişelenmeyin. Teknik mühendisimiz uzaktan video, kurulum kılavuzu, devreye alma vanası sağlayacaktır.

●

S7: İŞİMİZİ NASIL UZUN VADELİ VE İYİ İLİŞKİLER KURUYORSUNUZ?A3: T/T %30 depozito olarak ve teslimattan önce %70. Bakiyeyi ödemeden önce size ürünlerin ve paketlerin fotoğraflarını göstereceğiz.

●

S7: İŞİMİZİ NASIL UZUN VADELİ VE İYİ İLİŞKİLER KURUYORSUNUZ?A4: EXW, FOB, CFR, CIF, DAP, DDP.

●

S7: İŞİMİZİ NASIL UZUN VADELİ VE İYİ İLİŞKİLER KURUYORSUNUZ?A5: Genellikle, peşinatınızı aldıktan sonra 2 ila 5 gün sürer. Belirli teslimat süresi, siparişinizin ürünlerine ve miktarına bağlıdır.

●

S7: İŞİMİZİ NASIL UZUN VADELİ VE İYİ İLİŞKİLER KURUYORSUNUZ?A6: Evet, teslimattan önce %100 test yapıyoruz.

●

S7: İŞİMİZİ NASIL UZUN VADELİ VE İYİ İLİŞKİLER KURUYORSUNUZ?A7: Müşterilerimizin faydalanmasını sağlamak için kaliteli ve rekabetçi fiyatlar tutuyoruz; her müşteriye arkadaşımız olarak saygı duyuyoruz ve nereden geldiklerine bakmaksızın onlarla samimi bir şekilde iş yapıyor ve arkadaşlık kuruyoruz.
