Manuel çalıştırmanın verimlilik ve güvenlik riskleri ABD'nin Teksas eyaletindeki büyük ölçekli doğal gaz iletim istasyonu, bölgesel boru hattı ağının basıncını düzenlemekten ve akışını dağıtmaktan sorumludur. İstasyon içindeki boru hatlarında bulunan önemli manuel kama tipi sürgülü vanalardan bazıları acil durum izolasyonu ile görevlendirilmiştir. Gerçek operasyon sırasında iki ana temel ağrı noktası belirlendi: Manuel valflerin tepki hızı yavaştır. Şüphelenilen bir sızıntı veya anormal sistem basıncı olduğunda, operatörlerin manuel vanaları çalıştırmak için sahaya gitmesi gerekir. Alarmın çalmasından tamamen kapanmasına kadar geçen süre 10 dakikadan fazla sürebilir, bu da hızlı izolasyona yönelik güvenlik gerekliliklerini karşılamaktan uzaktır ve kazaların tırmanma riskini artırır. Valf boyutları çoğunlukla 10 inç (DN250) ile 16 inç (DN400) arasındadır. Çalışma torku büyüktür. Yüksek basınç veya acil durumlarda, manuel çalıştırma personel için fiziksel yük ve potansiyel güvenlik riskleri oluşturur. Aynı zamanda düzenli açma ve kapama testleri de çok fazla iş saati tüketir. Teknik çözüm: Manuelden pnömatik otomasyon seçimine geçiş Proje ekibi, esasını manuel sürgülü vanalarla değiştirmek olan bir otomasyon dönüşüm planı oluşturdu.Pnömatik tahrikli giriş valfi. Boru hattı tasarım basıncı, Sınıf 300 basınç derecesine karşılık gelen 720 psi'dir (yaklaşık 4,96 MPa). Ortam kuru doğal gazdır. Ancak Teksas'taki ortam ve asitli gazların olasılığı dikkate alınarak valf gövdesi malzemesi ASTM A216 WCB (karbon çeliği) olarak seçilmiştir. Arıza emniyetli kapatmayı sağlamak için tek etkili yay geri dönüşlü pnömatik aktüatör seçildi. Yay çıkış torku, 6-8 bar standart alet hava kaynağı altında stabil çalışmayı ve hava kaybı durumunda güvenilir kapanmayı sağlayacak şekilde hassas bir şekilde hesaplanmıştır. Her pnömatik valf, iki konumlu beş yollu bir elektromanyetik valf ve bir limit anahtarı (konum göstergesi) ile donatılmıştır. Sinyaller istasyon içindeki mevcut dağıtılmış kontrol sistemine bağlanır. Bu, operatörün kontrol odasından tek bir tıklamayla vanayı uzaktan değiştirmesine ve vana konumu hakkında gerçek zamanlı geri bildirim almasına olanak tanır. Uygulamadan sonraki temel etki Tepki süresi: Valfin tam kapanma süresi 10 dakikanın üzerinde bir süreden yaklaşık 8-10 saniyeye düşürülerek güvenlik enstrüman sisteminin tepki gereksinimlerini tam olarak karşılanmıştır. Çalışma Modu: Merkezi kontrol odasından uzaktan tek tıklamayla kontrol sağlanarak personelin sahada çalıştırılmasıyla ilgili riskler ve fiziksel yorgunluk tamamen ortadan kaldırılmıştır. Güvenlik uyumluluğu: Sistem, taşıma istasyonunun genel güvenlik bütünlüğü seviyesini artıran, otomatik arıza korumalı kapatma özelliğine sahiptir. Bakım ve Test: Düzenli fonksiyonel testler DCS aracılığıyla uzaktan başlatılabilir, bu da işletme ve bakımın karmaşıklığını ve maliyetini önemli ölçüde azaltır. Acil durum kapatma sisteminde pnömatik sürgülü vananın rolü yalnızca basit bir anahtarlama cihazı olmaktan çok uzaktır; bunun yerine özel olarak tasarlanmış güvenlik açısından kritik bir bileşendir.

Kimya mühendisliği, petrokimya işleme ve plastik imalatı gibi proses endüstrilerinde pnömatik küresel vanalar, otomatik sıvı kontrolünün sağlanmasında temel bileşenlerdir. Bununla birlikte, yüksek sıcaklık koşullarında (200°C'nin üzerindeki buhar sistemleri gibi), valf sızdırmazlık sisteminin zamanından önce arızalanması, sık sık plansız bakıma ve artan işletme maliyetlerine yol açan temel sorun noktalarından biridir. Sızdırmazlık başarısızlığının ana nedenleri Malzemenin termal genleşmesi ve kalıcı deformasyonu Yoğun termal döngü süreci sırasında aşırı basınç gerilimi veya boşluklar oluşturularak contanın arızalanmasına neden olabilir. Sıradan elastomerler, sürekli yüksek sıcaklıklara maruz kaldıklarında kırılgan hale gelir ve elastikiyetini kaybederken, PTFE (politetrafloroetilen) gibi malzemeler, sıcaklık önerilen sürekli kullanım sınırını aştığında soğuk akış deformasyonuna uğrayacak ve sızdırmazlık kuvvetlerini kaybedecektir. Termal ayrışma ve kimyasal korozyon Yüksek sıcaklıklar sızdırmazlık malzemelerinin kimyasal yaşlanmasını hızlandıracaktır. Ayrıca yüksek sıcaklıklar, proses ortamında bulunan eser miktardaki kimyasal maddeler nedeniyle sızdırmazlık malzemelerinin aşınmasını yoğunlaştırabilir. Sürtünme aşınması ve yapısal yorgunluk Yüksek sıcaklıklara sıklıkla partikül madde veya yüksek viskoziteli ortamlar eşlik eder; bu da valf bilyası ile valf yuvası arasındaki aşındırıcı aşınmayı artırır. Vananın sık sık (örneğin dakikada birkaç kez) açılıp kapatılması gerekiyorsa, yüksek sıcaklıklarda malzemenin sürtünme katsayısı artar, bunun sonucunda aktüatör için gereken tork artar ve sızdırmazlık yüzeyinin aşınması hızlanır. Malzemenin sınırına yakın koşullar altında uzun süreli çalışma, malzemede yorulma çatlaklarına neden olabilir. Yalıtımlı sistemlerin yüksek sıcaklık koşullarında uzun vadeli stabilitesini çözme Valf yuvası sızdırmazlık malzemesinin ve kompozit takviyenin sıcaklığa dayanıklılık derecesi 200°C'yi aşan sıcaklıklara sahip uygulamalar için PEEK contaları üstün seçimdir. PPL sızdırmazlık valfi yuvası -20°C ila 280°C sıcaklık aralığında çalışabilir. PTFE valf yuvalarıyla karşılaştırıldığında, istikrarlı performans, mükemmel sızdırmazlık performansı, düşük sürtünme ve korozyon direnciyle servis ömrü 3 ila 5 kat artar. Kullanışlı mekanik yapı Üç parçalı valf yapısı, boru hattını sökmeye gerek kalmadan yerinde inceleme, bakım ve sızdırmazlık bileşenlerinin değiştirilmesini kolaylaştırır; üretim kesintisi kayıplarını önemli ölçüde azaltır.  Aktüatör torkunun vananın çalışma torkuyla eşleştirilmesi Yüksek sıcaklıktan kaynaklanan sürtünme katsayısındaki değişiklik, vana için gereken çalışma torkunu değiştirecektir. Elektrikli aktüatör seçerken, çıkış torkunun yüksek sıcaklık ve maksimum basınç farkı koşullarında vananın ihtiyaç duyduğu maksimum torktan büyük olması gerekir ve %30'dan fazla güvenlik payı bırakılması önerilir. Aktüatör torkunun yetersiz olması, vananın sıkı kapanmamasına veya tamamen açık konuma ulaşmasına neden olur, bu da sürekli sızıntıya ve anormal aşınmaya neden olur. Yüksek sıcaklığın sızdırmazlık arızasını arttırınPnömatik 3PC tipi küresel vanaSızdırmazlık malzemesinin sıcaklık sınırının ve aktüatörün eşleşen torkunun vb. hassas bir şekilde ayarlanmasıyla valf, "aşınmaya eğilimli bir bileşen"den proseste güvenilir bir parçaya yükseltilir, böylece bakım döngüsü önemli ölçüde uzatılır ve üretim sürekliliği iyileştirilir.

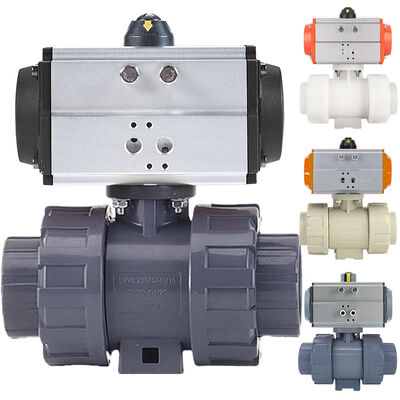

Kimyasal üretim sürecinde, akışkan kontrol sistemi sıklıkla bir zorlukla karşılaşır: aynı veya birden fazla boru hattında farklı türdeki kimyasalların veya reaktiflerin güvenli ve verimli bir şekilde nasıl değiştirileceği. Birden fazla bağımsız valf kullanma veya sert bağlantıları sık sık sökme gibi geleneksel yöntemler yalnızca zahmetli ve zaman alıcı olmakla kalmaz, aynı zamanda ortamın çapraz bulaşmasına, bağlantı noktalarında sızıntıya ve yanlış kurulum nedeniyle insan hatalarına yol açma olasılığını da artırır. Özellikle güçlü asitler, güçlü bazlar ve organik çözücüler gibi aşındırıcı ortamlarla uğraşırken, valf gövdesinin kimyasal uyumluluğu, sistem güvenilirliği ve deneysel verilerin doğruluğu için önemli bir darboğaz haline gelir. pnömatik PVC küresel vananın hızlı sökme ve montaj tasarımıve operasyonel verimlilikleriSık ortam değişiklikleri veya bakım temizliği gereksinimlerini karşılamak için, çift union kuplajlı valf çözümü ideal bir seçimdir. Bu tasarım, tüm boru sistemini sökmeye gerek kalmadan valf gövdesinin boru hattından hızlı bir şekilde ayrılmasını sağlar, bu da şunları kolaylaştırır: Hızlı temizleme veya değiştirme, bir sonraki kullanımda kirlenmeyi önlemek için valf içindeki kalan ortamı tamamen giderme. Valf yuvası veya sızdırmazlık bileşeni hizmet ömrüne ulaştığında, çekirdek bileşenler hızlı bir şekilde değiştirilebilir, böylece sistemin duruş süresi azalır. Farklı üretim süreçlerine uyum sağlamak için deneysel ekipman düzenini kolayca ayarlama. Hızlı bağlantı kuplajının kendisi güvenilir bir sızdırmazlık performansına sahip olmalıdır. Genellikle, sızdırmazlık bütünlüğünün sık sökme ve montaj sırasında bile korunmasını sağlamak ve kimyasal erozyona direnmek için PTFE sızdırmazlığı benimsenir. Aşınmaya dayanıklı malzeme seçimi Seçim, kimyasalın özel türüne, konsantrasyonuna ve çalışma sıcaklığına dayanmalıdır. UPVC Ucuz. Çoğu inorganik asit, baz ve tuz çözeltileri için iyi bir toleransa sahiptir ve su arıtma reaktifleri, seyreltik asitler, alkali çözeltiler vb. için uygundur. Çalışma sıcaklığı aralığı -20°C ila 60°C arasındadır. CPVC Çalışma sıcaklığı, mükemmel asit direncini korurken 90°C'ye kadar olan ortamı kaldırabilir, bu da onu sıcak aşındırıcı sıvılar için uygun hale getirir. PPH Geniş bir asit ve baz yelpazesine karşı iyi bir dirence sahiptir ve düşük yoğunluğa ve hafifliğe sahiptir. Oda sıcaklığındaki çeşitli kimyasallar için uygundur. PVDF Mükemmel kimyasal direnç, yüksek saflık ve UV direnci ile yüksek performanslı bir seçenektir. Güçlü oksitleyicilere, halojenlere (klor gazı gibi), güçlü asitlere ve organik çözücülere dayanabilir. Yarı iletken, fotovoltaik ve yüksek saflıkta kimyasal taşıma sistemleri için yaygın olarak kullanılan bir malzemedir. Yeterli torka sahip pnömatik aktüatörlerle (tek etkili veya çift etkili) donatılmış PVC 3 yollu küresel vana, hızlı bir şekilde değiştirilebilir. Aynı zamanda, 3/2 veya 5/2 portlu solenoid valfler takılarak uzaktan elektrik sinyali kontrolü sağlanabilir; bir konumlandırıcı ile birleştirildiğinde, akış oranının gereksinimlerini karşılayan açıklık derecesinin hassas orantılı regülasyonu gerçekleştirilebilir. Kimyasal boru hatlarını değiştirme sorununu çözmek için anahtar, isteğe bağlı olarak özelleştirilebilir malzemelere ve hızlı bağlantı tasarımına sahip bir valf ürünü seçmektir. Bu, yalnızca bireysel deneylerin güvenilirliğini ve tekrarlanabilirliğini artırmakla kalmaz, aynı zamanda bakım karmaşıklığını ve sistem yeniden yapılandırma süresini azaltarak genel Ar-Ge verimliliğini ve operasyonel maliyetleri optimize eder.

Tropikal iklimli bir ülke olarak, Filipinler'deki bira ve meyve şarabı gibi bira üretimi endüstrileri sürekli olarak genişliyor.,Doldurma makinelerinin önündeki taşıma borularının kontrol valfleri sıklıkla böyle zorluklarla karşılaşıyor: Şişelerin hızlı ve taşınmadan doldurulması için dakikada birkaç kez hatta düzinelerce kez sıklıkla hassas açma-kapama işlemleri gerçekleştirin. Gündelik veya seri üretim tamamlandıktan sonra, ekipmanlar yerinde temizlik (CIP) ve yerinde sterilizasyon (SIP) prosedürlerine tabi tutulmalıdır.SIP tipik olarak 121 °C'den yüksek sıcaklıklarda doymuş buhar içerir."Sık mekanik yorgunluk" ve "periyodik termal şok" kombinasyonu, valfler için ciddi bir zorluk oluşturur.Özellikle onların aktüatörlerinin çekirdek mühürleri ve yaylarıYaygın arızalar arasında sızıntıya yol açan mühürleme malzemesinin erken sertleşmesi ve çatlaması veya aktüatörün yetersiz açılması ve kapanması, hızın azalması,ve nihayetinde doldurma doğruluğunu ve üretim hattının kullanılabilirliğini etkileyen. Teknoloji çözümü Filipinler'deki bira fabrikalarının operasyonel gereksinimlerine yanıt olarak, çift eylemliPnömatik sanitar kelebek vanalıSS304 malzemesinden yapılmış ve Tri-Clamp ile bağlı olan anahtar çözüm haline geldi. 2-8 bar bir hava basıncı altında, valf plakaları 1-2 saniye içinde 90° dönüş yaparak, seriler arasında orta akış kanallarının kesin bir şekilde açılmasını ve kapatılmasını sağlar.Geri kalan ortamın bir sonraki parti üzerindeki etkisini azaltmak, ve bir hava tahrikli aktüatör kullanarak,000, 000 döngü ömrü, böylece bakım sıklığını azaltır ve uzun bir hizmet ömrü elde eder. Valf gövdesi, -20 ° C'den 180 ° C'ye kadar bir sıcaklık aralığına dayanabilen ve fermantasyon ve sterilizasyon gibi yüksek sıcaklıklı işlemler için uygun SS304/SS316 paslanmaz çelikten yapılmıştır.Bu, zayıf asitli bira ortamlarında ve temizlik kimyasallarında korozyona dayanıklılığı sağlarAkış kanalı yüzeyi Ra ≤ 0,8 μm ile mekanik olarak cilalanmıştır.Yüksek sıcaklıkta sterilizasyon sırasında kalıntıların karbonlaşmasını önleyebilen ve ortamı hızla boşaltabilen pürüzsüz ve yapışkan olmayan bir yüzey elde eder, böylece hijyen ölü köşelerinin oluşmasını önler. PTFE mühürlerine öncelik verilmelidir.ve 120°C'lik sürekli çalışma sıcaklıklarında ve kısa süreli buhar şoku altında bile esneklik ve mühürleme performanslarını koruyabilirlerValfın sıfır sızıntılı mühürlenmesini sağlayarak nem ve ısı yaşlanmasına etkili bir şekilde karşı koyabilirler. Geleneksel Valflarla Performans Karşılaştırması Parametreler Çift Eylemli Pnömatik Valf El kelebek valfi Çalışma süresi (5bar) 1-2 saniye. 10-15 saniye. Sıfırlama derecesi ANSI VI Sıfır Sızıntı Standart Yok Döngü Yaşamı ≥1,000,000 döngü ≥200.000 döngü Kurulum Yöntemi Tri-Clamp Hızlı Bağlantı El Düzenleme Filipin bira endüstrisinde, çift eylemli pnevmatik kelebek valfi, yavaş tepki, zayıf mühürleme,ve sık sık geleneksel valflerin bakımını tam parti değiştirme kontrolü ileHızlı açma ve kapanma kapasitesi 1-2 saniye ile SS304 malzemesi ve Tri-Clamp bağlantısı ile birlikte,Sadece üretim verimliliğini arttırmakla kalmaz aynı zamanda çapraz kontaminasyon riskini de azaltır.Tropikal iklimlerde bira makinelerini yükseltmek için tercih edilen çözümdür.

Yüksek basınç koşullarında yaygın sızıntı sorunları Kimyasal boru hatlarında, bu, aşındırıcı kimyasal ortamların taşınması veya yüksek basınçlı reaksiyon kaplarının rotasını değiştirmesidir.Valf içi sızıntı sadece ortamın israfına ve çapraz kontaminasyona neden olmaz., aynı zamanda doğrudan süreç kontrolünün doğruluğunun kaybına yol açar ve daha sonraki bakım maliyetlerini arttırır. Wafer kelebek valfi, sabitleme için valf gövdesini sıkıştırmak için iki boru flensine dayanır. Su çekici çarpması veya sıcaklık değişikliklerinden kaynaklanan termal genişleme ve daralma karşısında,Sıkıştırma vidalarının önceden sıkıştırma kuvveti değişir.Flanş boşluğundan sızma riskini doğrudan arttırır. Wafer kelebek valfini monte ederken, valf gövdesinin ve iki yan boru flensinin vida deliklerinin aynı anda hizalanması gerekir.Yüksek basınç altında küçük bir hiza sapması bile mühürleme yüzeyinde eşit olmayan kuvvet neden olabilir, ve bir süre çalıştırıldıktan sonra, iç sızıntı veya dış sızıntı olacaktır. Sıfır sızıntılı pnevmatik flanslı kelebek vanasının özellikleri Kelebek valfinin çift flens yapısı, valf gövdesini boru flensleri arasında boltlar kullanarak sağlam bir şekilde sabitler ve sonuç olarak daha yüksek bağlantı gücü elde edilir.Daha büyük boru hattı stresine ve su çekici etkisine dayanabilir., ve valf gövdesinin yer değiştirmesi veya mühürleme düzeni gibi sorunlara neden olmaz. Özelleştirilebilir mühürleme malzemeleri mevcuttur: Zayıf aşındırıcı ortamlar için, nitril kauçuk yumuşak mühürleri seçilebilir; aşınmaya dayanıklı süreçler için, EPDM mühürleri kullanılabilir;Güçlü asit ve alkali işlemleri için, tamamen kaplı polytetrafluoroetilen mühürleri seçilebilir. Pnömatik aktüatör, hem çift eylemli (4-8 bar hava kaynağı) hem de tek eylemli (5-8 bar hava kaynağı ve yay sıfırlama) modlarını destekleyen sabit bir sürüş torkunu sağlar.Otomatik uzaktan anahtarlama ve akış düzenlemesini sağlar, yetersiz veya aşırı manuel çalışma torkundan kaynaklanan mühürleme arızasını önlemek. Seçim sürecinin parametreleri 1Valfın nominal basıncının, DIN PN10/PN16, ANSI Class150/300, JIS 10K/20K gibi boru hattının tasarım basıncıyla tutarlı olduğunu doğrulayın.Pnömatik flanslı kelebek vanasının çapı DN50'den DN600mm'ye kadar değişir., boru hattı gereksinimlerinin çoğunu karşılayabilir. 2Orta sıcaklığın mühürleme sıcaklık derecesiyle eşleşmesine dayanarak, EPDM: -20 ila 100 °C'de kullanılabilir; NBR: -20 ila 80 °C'de kullanılabilir; PTFE: -20 ila 120 °C'de kullanılabilir;Viton,Metal sertliği: -20 ila 150°C. Metal sertliği: -40 ila 400°C'de kullanılabilir. Normal sıcaklık ve orta yüksek sıcaklıklı kimyasal süreçlerin çoğunu kapsayabilir.

Modern endüstriyel otomasyon yükseltme ve yenilenme projelerinde,Pnömatik valflerin mevcut programlanabilir mantıksal denetleyicilere (PLC) veya dağıtılmış kontrol sistemlerine (DCS) entegre edilmesi ortak bir gerekliliktir.- Nasıl sabit elektrik ve sinyal eşleşmesi eldePnömatik aktüatörekipmanlara zarar vermeden aksesuarlar (sınır anahtarları, solenoid valfleri gibi) ve kontrol sistemi. Pnömatik aktüatör aksesuarlarının temel işlevlerini ve sinyal türlerini anlamak Namur Solenoid valfi: Gaz yolunun kontrolü için elektrikli anahtar Pnömatik aktüatörün "uzaktan kumanda anahtarı" olarak solenoid valfi, özünde PLC'den dijital çıkış sinyali (DO) almaktadır. Bobin voltajı, PLC çıkış modülünün güç kaynağı voltajıyla kesinlikle tutarlı olmalıdır. İki pozisyonlu üç yönlü ((2/3 yol) elektromanyetik valf genellikle tek hareketli yay geri dönüş aktüatörlerinde kullanılır,iki pozisyon beş yol ((2/5 yol) elektromanyetik valf ikili hareket eden aktüatörler için uygundur. Sınır anahtarı: Valf pozisyonu hakkında geri bildirim sağlar. Sınır anahtarı (konum göstergesi), PLC'ye, valfin tamamen açık ve tamamen kapalı durumuna ilişkin geri bildirim sağlamak için kullanılır. Mekanik mikro-hareket limit anahtarı pasif kuru temasları (normalde açık/normalde kapalı temaslar) çıkarır. Anahtar bağlantılarının dayanabilecekleri gerilimi ve akımı doğrulayın, PLC giriş devresine uyduğundan emin olun ve gerekirse, elektrik yalıtımı için bir ara röle kullanın. Entegrasyon adımları ve hata ayıklama 1Donanım bağlantısı ve elektrik denetimi Pnömatik aktüatör aksesuarlarının kablolama diyagramını PLC sistem çizimi ile karşılaştırın ve her kablonun işlevini teker teker doğrulayın. Aksesuar grubu için bağımsız ve istikrarlı bir güç kaynağı sağlayın ve kısa devre koruması olarak devre kesici veya sigortalar monte edin. 2.PLC yazılım konfigürasyonu ve ön test PLC programlama yazılımında, her elektromanyetik vana (DO) ve sınır anahtarına (DI) doğru fiziksel adresleri ve mantıksal değişken isimlerini atama. PLC'nin zorlu çıkış fonksiyonunu kullanarak, aktüatörün doğru yönde çalışıp çalışmadığını gözlemlemek için her solenoid valfi ayrı ayrı test edilir. Valfi elle döndürün ve PLC izleme arayüzünde sınır düğmesinin (0/1) sinyal durumunun valfin gerçek konumuna (açık/kapalı) tam olarak uygun olup olmadığını gözlemleyin. 3Kontrol mantık programlaması ve entegrasyon testi Bir valf kontrol fonksiyonu bloğu (FB) yazın, açma, kapatma ve durdurma komutlarını entegre edin ve eylemin tamamlanmasını belirlemek için sınır anahtarı geri bildirimini yerleştirin. Güvenli koşullar altında, otomatik testlerin tam bir serisini gerçekleştirin. Genel Hata Tanısı 1. Ventil çalışmıyor: Gaz kaynağının basıncının 0,2 - 0,8 MPa aralığında olup olmadığını kontrol edin; elektromanyetik valf sargılarındaki voltajın normal olup olmadığını ölçün.Elektromanyetik valfin sıkışıp sıkışmadığını elle test edin.. 2Sınır düğmesinden geri bildirim yok: Valf tamamen kapalı durumdayken limit anahtarının temaslarının iletken olup olmadığını ölçmek için bir multimeter kullanın.PLC giriş noktalarının gösterge lambalarının ve adres haritasının doğru olup olmadığını kontrol edin. 3- Sinyal kararsız:Kabloların gevşek olup olmadığını kontrol edin; elektromanyetik müdahaleyi önlemek için sinyal hatlarının güç hatlarından ayrı yerleştirildiğini doğrulayın.Mekanik sınır düğmesinin montaj pozisyonunun titreşimden dolayı kayıp olup olmadığını kontrol edin..
