| Tên thương hiệu: | SONGO |
| MOQ: | 2 miếng |
| Giá: | CN¥1,850.53/pieces 1-29 pieces |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Liên minh phương Tây |
| Khả năng cung cấp: | 5000-10.000Pieces/tháng |

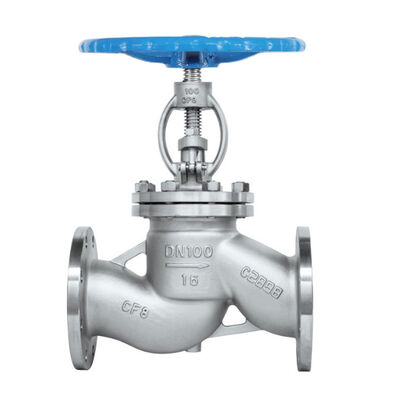

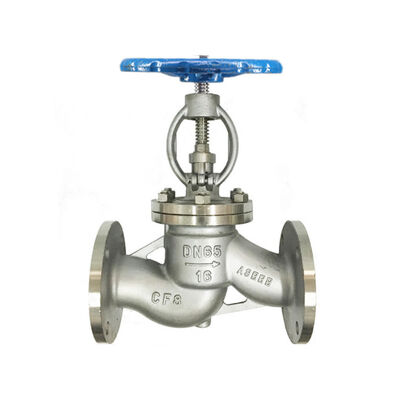

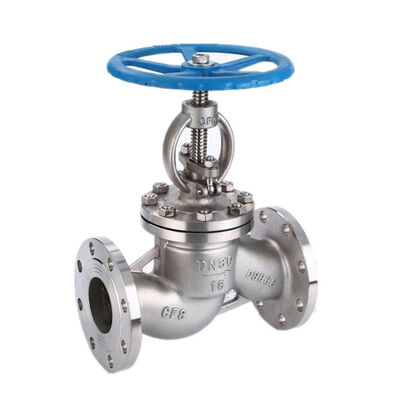

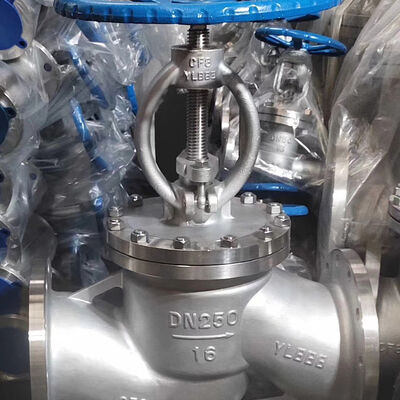

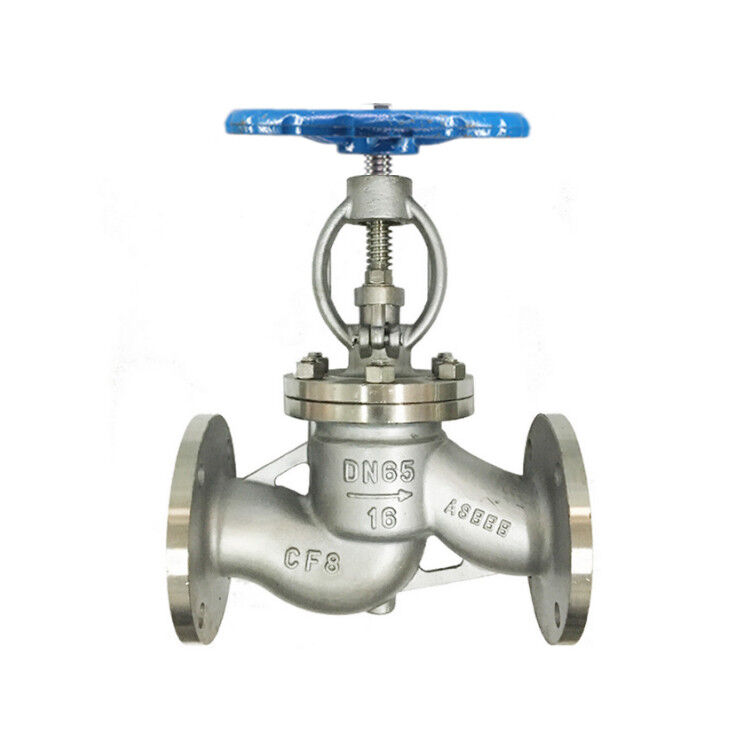

Mô tả về Van cầu CF8 mặt bích:
Van cầu mặt bích bằng thép không gỉ là một loại van cầu kết nối mặt bích, thuộc về thiết bị điều khiển trong hệ thống đường ống. Áp suất danh định của nó dao động từ 1.6 đến 6.40 MPa. Nó hỗ trợ các phương pháp vận hành thủ công, điện, khí nén và các phương pháp truyền động khác nhau. Trục van được thiết kế vuông góc với bề mặt làm kín của đế van. Việc đóng và mở được thực hiện bằng chuyển động lên và xuống của trục van. Nó có các đặc điểm về hiệu suất làm kín ổn định và tuổi thọ dài.
Tính năng thiết kế của Van cầu CF8 mặt bích:
1). Loại mặt bích giữa và loại tự niêm phong với nhiều cấu trúc có thể đáp ứng các yêu cầu của người dùng
2). Nó có thể được lắp đặt ở bất kỳ vị trí nào trên đường ống, đóng mở nhanh chóng, chống mài mòn và chống ăn mòn.
3). Van cầu bằng thép không gỉ phù hợp với đường ống trong nhiều môi trường ăn mòn khác nhau, với hiệu suất chống ăn mòn tốt và độ bền đủ
4). Van chặn bằng thép hợp kim phù hợp để sử dụng trong đường ống dầu và hơi nước nhiệt độ cao, và nó có đặc điểm là chịu được nhiệt độ cao.
5). Van cầu có thể được lắp đặt ở bất kỳ vị trí nào trên đường ống và môi chất chảy từ dưới lên trên.
Kiểm tra áp suất của Van cầu CF8 mặt bích:
|
PN(MPa) Áp suất danh định |
Áp suất thử (MPa) | |||
| Vỏ | Làm kín (Chất lỏng) | Làm kín (Khí) | Làm kín trên | |
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
Bản vẽ kích thước cấu trúc của Van cầu CF8 mặt bích:
| 1.6MPa | ||||||||||
|
DN(mm) |
L | D | D1 | D2 | b | f | N-фd | H |
D0 |
Khối lượng (Kg) |
| 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-Φ14 | 198 | 120 | 4.7 |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 | 218 | 120 | 5.2 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-Φ14 | 258 | 140 | 7.1 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | 275 | 160 | 7.4 |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-Φ18 | 280 | 180 | 8.5 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 330 | 200 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-Φ18 | 350 | 240 | 14 |
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 400 | 280 | 22.5 |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 410 | 280 | 29 |
| 100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-Φ18 | 415 | 320 | 32.5 |
| 125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-Φ18 | 460 | 360 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | 510 | 400 | 93.5 |
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-Φ23 | 710 | 400 | 180 |
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-Φ23 | 786 | 450 | 440 |
| 300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-Φ23 | 925 | 500 | 648 |
