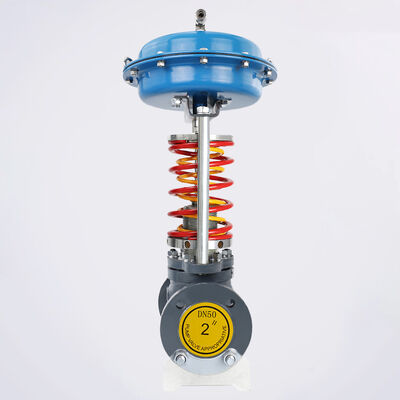

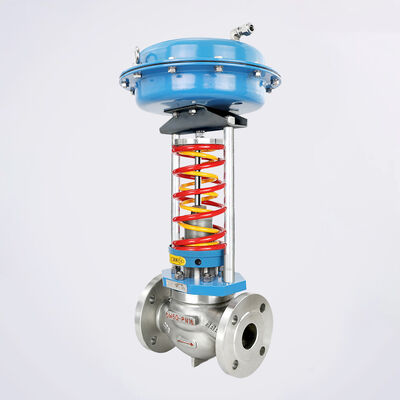

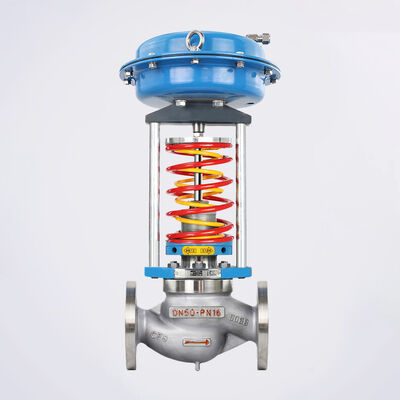

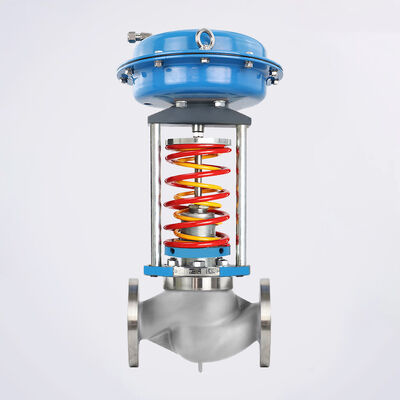

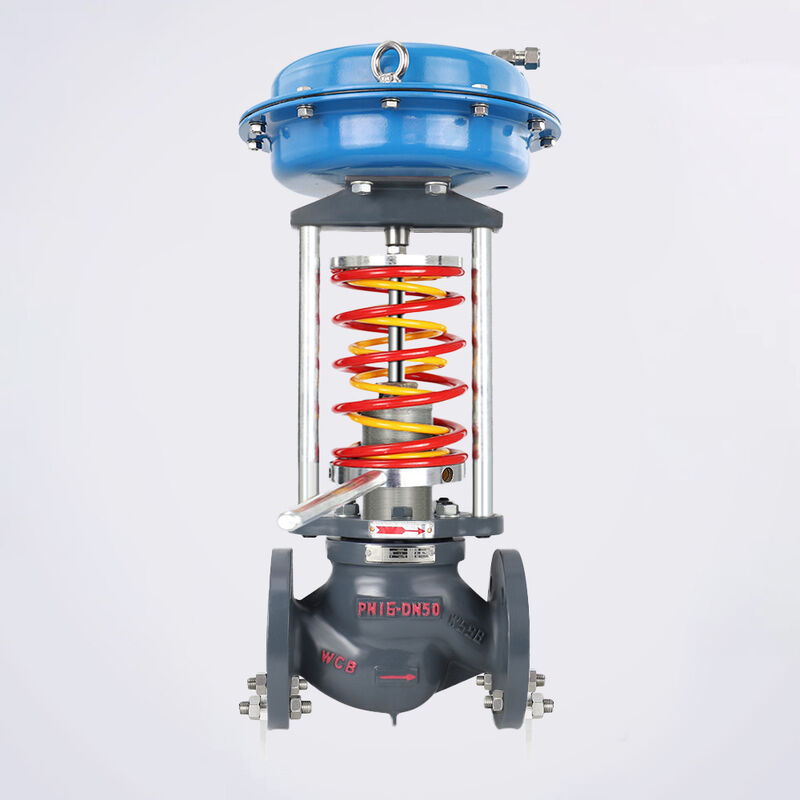

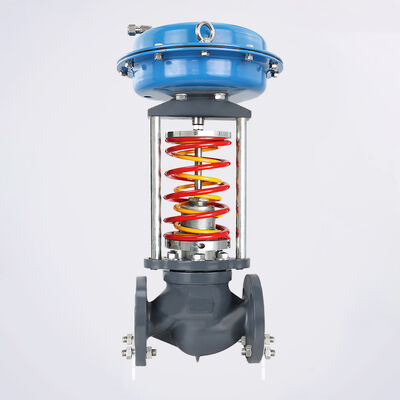

SONGO Self-operated Pressure Control Valve Automatic Adjustment Pressure Regulating Flange Globe Valve

Merknaam:	SONGO
MOQ:	2 stuks
Prijs:	CN¥4,270.44/pieces 2-29 pieces
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union
Leveringsvermogen:	30000 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Certificering:

CE & ISO

Lichaam:

Koolstofstaal (WCB), Roestvrij staal

Poortgrootte:

3/4"~8", DN20-DN200

Temperatuur:

-40 °C tot 450 °C (-40 °F tot 842 °F)

Werkdruk:

PN16, PN40, PN64, klasse 150, klasse 300, JIS10K, JIS20K

Verbinding:

Flens

Type aandrijving:

Type meerveerdig diafragma,pistontype

Media:

Water

Ontwerpnorm::

4-20mA, 1-5VDC, 0~10VDC

Merknaam:

SONGO

ondersteuning op maat:

OEM, ODM

Garantie:

1 jaar

Verpakking Details:

Karton / houten doos

Productbeschrijving

Overzicht van zelfbediende drukregelklep van koolstofstaal:

Zelfbediende drukregelklep bestaat voornamelijk uit een regelklep, actuator en een veerdrukinstelling, geschikt voor niet-corrosieve vloeistoffen, gassen en stoom, in de systeemleiding vóór de klep (wanneer de klepdruk stijgt, opent de regelklep) of na de klep (wanneer de klepdruk stijgt, opent de regelklep) drukregeling. Veel gebruikt in de aardolie-, chemische industrie, elektriciteit, metallurgie, geneeskunde, voedsel, textiel, machines, HVAC, de werkwijze heeft de drukregeling na de decompressieklep en de overdrukventiel vóór de drukregeling.

Kenmerk van zelfbediende automatische drukregelklep van roestvrij staal :

1). Gebruik de zelfenergie van het geregelde medium om automatische aanpassing te realiseren, integreer transmissie, controle en uitvoering.

2). De ingestelde drukwaarde kan tijdens de werking worden aangepast.

3). Stroomkarakteristiek: Snel openen, gevoeligheid van de werking, eenvoudige aanpassing, hoge nauwkeurigheid, goede afdichtingsprestaties.

4). Afhankelijk van de functie kunnen regelkleppen worden onderverdeeld in drukregeling vóór de klep, drukregeling na de klep en een constant drukverschil van twee punten.

5). Actuatoren hebben drie typen, zoals diafragmatype, zuigertype en balgtype.

6). De regelkleppen zijn verkrijgbaar in uitvoeringen met één zitting, huls en dubbele zitting.

Basisstructuur en belangrijkste materiaal van automatische drukregelklep:

SONGO Self-operated Pressure Control Valve Automatic Adjustment Pressure Regulating Flange Globe Valve 0

Component	Materiaal
Behuizing	WCB, WCC, WC6, CF8, CF8M, CF3M
Zitting	304, 316, 316L (Overlaying Stellite)
Klep Spindel	304, 316, 316l (Overlaying Stellite/PTFE)
Pakking	Roestvrij staal met flexibel grafiet
Kap	WCB
Adapterplaat	WCB
Pakking	Normaal PTFE: -9~230℃, Flexibel grafiet >230℃
Stam	2Cr13, 17-4PH, 304, 316, 316L
Actuator Diafragmadeksel	Normaal Q235, speciaal 304
Actuator Diafragma	NBR met versterkte polyesterstof
Actuatorveer	Normaal 60Si2Mn, Speciaal 50CrVA

Belangrijkste technische parameter:

Nominale diameter DN (mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
Nominale stroomcoëfficiënt Kv (m3/h)	7	11	20	30	48	75	120	190	300	480	760	1100	1750
Nominale slag L (mm)	8		10		12	15	18	20	30	40	45	60	65
Nominale druk PN (bar)	16/25/40/63
Stroomkarakteristiek	Snel openen
Werktemperatuur (℃)	Normaal: -9~80, Speciaal: -9~230/-9~350 (met condensor wanneer de temperatuur hoger is dan 80℃)
Regelnauwkeurigheid	±5% (Diafragmatype), ±10% (Zuigertype/Balgtype)
Toegestaan lekkagevolume	Harde afdichting: IV, Zachte afdichting: VI
Drukverlagingsverhouding	1,25~10 (speciaal ontwerp nodig als het buiten het bereik valt)

Werktemperatuurbereik van verschillende materialen:

Actuatorvorm	Diafragmatype			Zuigertype			Balgtype
Instelpunt Druk	P≤0,6 MPa			P≥0,6 MPa			Speciale gelegenheid
Behuizingsmateriaal	WCB/WCC/WC6/CF8/CF8M/CF3M						Roestvrij staal	F Liining
Klep Spindel Afdichtingsmateriaal	Normaal: overlaying stellite legering, Speciaal: PTFE							F46
Pakking	Normaal: PTFE -9~230℃, Flexibel grafiet >230℃							PTFE
Toepasselijk medium	Niet-corrosief gas/vloeistof						Zwak corrosief medium	Sterk corrosief medium
Actuator Afdichtingsmateriaal	NBR	EPDM	VITON	NBR	EPDM	VITON	Roestvrijstalen balg	PTFE-balg
Werktemperatuur (℃)	-9~80	-9~120	-9~150	-9~80	-9~120	-9~150	-20~230	-9~150
Code	I c	I d	I e	I c	I d	I e	I a	I e

Externe afmeting van zelfbediende drukregelklep:

SONGO Self-operated Pressure Control Valve Automatic Adjustment Pressure Regulating Flange Globe Valve 1

Enkele zitting/Huls type Externe afmeting:

Nominale diameter DN	L (Serie 1)			L (Serie 1)		A	H5	H
	L (Serie 1)			L (Serie 1)				D=130		D=195		D=230	D=280				D=310
	PN16	PN40	PN63	PN16/ PN40	PN63			Drukregeling Kange (KPa)
	PN16	PN40	PN63	PN16/ PN40	PN63			120 ~ 300	480 ~ 1000	120 ~ 300	480 ~ 1000	280 ~ 500	40 ~ 80	60 ~ 140	120 ~ 300	480 ~ 1000	15 ~ 50	40 ~ 80	60 ~ 140
20	180	180	190	150	230	383	43	585	585	——	——	595	595	595	——	——	——	——	——
25	185	190	200	160	230	383	48	585	585	——	——	595	595	595	——	——	——	——	——
32	200	210	210	180	260	512	57	595	595	——	——	605	——	——	——	——	605	605	605
40	220	230	235	200	260	512	66	610	610	——	——	620	——	——	——	——	620	620	620
50	250	255	265	230	300	603	80	620	620	——	——	630	——	——	——	——	630	630	630
65	275	285	295	290	340	862	92	——	——	720	720	730	——	——	——	——	730	730	730
80	300	310	320	310	380	862	100	——	——	735	735	745	——	——	——	——	745	745	745
100	350	355	370	350	430	1023	120	——	——	750	750	760	——	——	——	——	760	760	760
125	410	425	440	400	500	1380	134	——	——	——	——	790	——	——	790	790	790	790	790
150	450	460	475	480	550	1380	156	——	——	——	——	805	——	——	805	805	805	805	805
200	550	560	570	600	650	1800	199	——	——	——	——	855	——	——	855	855	855	855	855

Dubbele zitting type Externe afmeting:

Nominale diameter DN	L (Serie 1)			L (Serie 1)		A	H5	H
	L (Serie 1)			L (Serie 1)				D=130		D=195		D=230	D=280				D=310
	PN16	PN40	PN63	PN16/ PN40	PN63			Drukregeling Kange (KPa)
	PN16	PN40	PN63	PN16/ PN40	PN63			120 ~ 300	480 ~ 1000	120 ~ 300	480 ~ 1000	280 ~ 500	40 ~ 80	60 ~ 140	120 ~ 300	480 ~ 1000	15 ~ 50	40 ~ 80	60 ~ 140
25	185	190	200	160	230	383	110	615	615	——	——	625	625	625	——	——	——	——	——
32	200	210	210	180	260	512	130	625	625	——	——	635	635	635	——	——	——	——	——
40	220	230	235	200	260	512	135	630	630	——	——	640	——	——	——	——	570	570	570
50	250	255	265	230	300	603	145	650	650	——	——	660	——	——	——	——	586	586	586
65	275	285	295	290	340	862	175	755	755	——	——	765	——	——	——	——	607	607	607
80	300	310	320	310	380	862	195	——	——	770	770	780	——	——	——	——	724	724	724
100	350	355	370	350	430	1023	210	——	——	780	780	790	——	——	——	——	747	747	747
125	410	425	440	400	500	1380	265	——	——	——	——	855	——	——	855	855	855	855	855
150	450	460	475	480	550	1380	280	——	——	——	——	860	——	——	860	860	860	860	860
200	550	560	570	600	650	1800	345	——	——	——	——	915	——	——	915	915	915	915	915
250	673	686	708	730	775	2000	425	——	——	——	——	990			990	990	990	990	990
300	737	750	775	850	900	2200	485	——	——	——	——	1065			1065	1065	1065	1065	1065

Geen zorgen na het kopen van onze kleppen met onze ingenieurs:

R & D Team Technische Ondersteuning:

SONGO Self-operated Pressure Control Valve Automatic Adjustment Pressure Regulating Flange Globe Valve 3

Waarom niet voor onze fabriek kiezen:

Veelgestelde vragen:

● V1: BENT U EEN FABRIKANT OF EEN HANDELSBEDRIJF?

A1: Wij zijn een 29 jaar professionele klepautomatisering integratie klepfabrikant, wij produceren en verkopen rechtstreeks vanuit onze fabriek.

● V2: IS ER EEN TECHNISCHE INGENIEUR'S GIDS VOOR INSTALLATIE VOOR OF NA VERKOOP?

A2: Ja, geen zorgen. Onze technische ingenieur zal video op afstand, installatiegids, inbedrijfstellingsklep.

● V3: WAT ZIJN UW BETALINGSVOORWAARDEN?

A3: T/T 30% als aanbetaling en 70% vóór levering. We laten u de foto's van de producten en pakketten zien voordat u het saldo betaalt.

● V4: WAT ZIJN UW LEVERINGSVOORWAARDEN?

A4: EXW, FOB, CFR, CIF, DAP, DDP.

● V5: HOE ZIT HET MET UW LEVERTIJD?

A5: Over het algemeen duurt het 2 tot 5 dagen na ontvangst van uw voorschot. De specifieke levertijd is afhankelijk van de artikelen en de hoeveelheid van uw bestelling.

● V6: TEST U AL UW GOEDEREN VÓÓR LEVERING?

A6: Ja, we hebben 100% test voor levering.

● V7: HOE MAAKT U ONZE ZAKEN LANGDURIG EN GOEDE RELATIE?

A7: We houden goede kwaliteit en concurrerende prijzen om ervoor te zorgen dat onze klanten profiteren; we respecteren elke klant als onze vriend en we doen oprecht zaken en sluiten vriendschap met hen, ongeacht waar ze vandaan komen.
