Problèmes de fuite fréquents dans des conditions de haute pression Dans les conduites chimiques, que ce soit le transport de milieux chimiques corrosifs ou le changement de trajectoire des réacteurs à haute pression,La fuite interne de la vanne provoque non seulement des déchets du milieu et une contamination croisée, mais conduit également directement à la perte de précision du contrôle du processus et augmente les coûts de maintenance ultérieurs. La soupape papillon de gaufre s'appuie sur deux brides de tuyauterie pour serrer le corps de la soupape pour la fixation.la force de pré-serrage des boulons de serrage se déplacera, ce qui augmente directement le risque de fuite à travers l'ouverture de la bride. Lors de l'installation de la soupape papillon, il est nécessaire d'aligner simultanément le corps de la soupape et les trous des boulons des deux brides latérales du tuyau.Même une petite déviation d'alignement sous haute pression peut causer une force inégale sur la surface d'étanchéité, et après un certain temps de fonctionnement, une fuite interne ou une fuite externe se produira. Caractéristiques de la soupape à papillon pneumatique à bride à fuite nulle La structure à double bride de la soupape papillon fixe fermement le corps de la soupape entre les brides du tuyau à l'aide de boulons, ce qui se traduit par une résistance de connexion plus élevée.Il peut résister à une plus grande pression de tuyauterie et l'impact du marteau d'eau, et ne causera pas de problèmes tels que le déplacement du corps de la vanne ou le désalignement de l'étanchéité. Des matériaux d'étanchéité personnalisables sont disponibles: pour les supports peu corrosifs, des joints souples en caoutchouc nitrile peuvent être sélectionnés; pour les procédés résistants à l'usure, des joints EPDM peuvent être utilisés;pour les procédés acides et alcalins forts, des joints en polytétrafluoroéthylène entièrement revêtus peuvent être choisis. L'actionneur pneumatique fournit un couple de conduite constant, prenant en charge à la fois les modes à double action (4-8 bar source d'air) et à action simple (5-8 bar source d'air avec remise en marche du ressort).Il permet une commutation à distance automatisée et une régulation du débitLa vitesse de réponse de l'action est adaptée aux exigences du contrôle industriel des procédés. Les paramètres du processus de sélection 1.Confirmer que la pression nominale de la soupape est conforme à la pression de conception de la conduite, telle que DIN PN10/PN16, ANSI classe 150/300, JIS 10K/20K.Le diamètre de la soupape papillon à bride pneumatique varie de DN50 à DN600 mm, et peut répondre à la majorité des besoins en pipelines. 2En fonction de la correspondance entre la température moyenne et la température d'étanchéité, l'EPDM peut être utilisé à: -20 à 100°C; le NBR peut être utilisé à: -20 à 80°C; le PTFE peut être utilisé à: -20 à 120°C;Viton peut être utilisé à:: -20 à 150°C. Fermeture dure pour métal peut être utilisée à: -40 à 400°C. Elle peut couvrir la plupart des processus chimiques à température normale et à température moyenne et élevée.

Dans les projets de mise à niveau et de rénovation de l'automatisation industrielle moderne, l'intégration de vannes pneumatiques dans les automates programmables industriels (API) ou les systèmes de contrôle distribué (DCS) existants est une exigence courante. Comment réaliser une correspondance électrique et de signal stable entre actionneur pneumatique accessoires (tels que les interrupteurs de fin de course, les électrovannes) et le système de contrôle sans endommager l'équipement. Comprendre les fonctions principales et les types de signaux des accessoires d'actionneurs pneumatiques Électrovanne Namur : Interrupteur électrique pour contrôler le chemin du gaz L'électrovanne, en tant qu'« interrupteur de commande à distance » de l'actionneur pneumatique, réside dans la réception du signal de sortie numérique (DO) de l'API. La tension de la bobine doit être strictement cohérente avec la tension d'alimentation du module de sortie de l'API. La valve électromagnétique à deux positions et trois voies (2/3 voies) est généralement utilisée dans les actionneurs à simple effet avec retour par ressort, tandis que la valve électromagnétique à deux positions et cinq voies (2/5 voies) convient aux actionneurs à double effet.  Interrupteur de fin de course : Fournit un retour d'information sur la position de la vanne. L'interrupteur de fin de course (indicateur de position) est utilisé pour fournir à l'API un retour d'information sur l'état complètement ouvert et complètement fermé de la vanne. L'interrupteur de fin de course mécanique à micro-mouvement émet des contacts secs passifs (contacts normalement ouverts/normalement fermés). Il est directement connecté au canal d'entrée numérique (DI) de l'API. Confirmer la tension et le courant que les contacts de l'interrupteur peuvent supporter, s'assurer qu'ils correspondent au circuit d'entrée de l'API, et si nécessaire, utiliser un relais intermédiaire pour l'isolation électrique. Étapes d'intégration et débogage 1. Connexion matérielle et inspection électrique Comparer le schéma de câblage des accessoires d'actionneurs pneumatiques avec le schéma du système API, et confirmer la fonction de chaque câble un par un. Fournir une alimentation électrique indépendante et stable pour le groupe d'accessoires, et installer des disjoncteurs ou des fusibles pour la protection contre les courts-circuits. Éviter de partager le circuit avec des équipements de forte puissance. 2. Configuration logicielle de l'API et tests préliminaires Dans le logiciel de programmation de l'API, attribuer les adresses physiques correctes et les noms de variables logiques à chaque électrovanne (DO) et interrupteur de fin de course (DI). En utilisant la fonction de sortie forcée de l'API, chaque électrovanne est testée séparément pour observer si l'actionneur fonctionne dans la bonne direction. Tourner manuellement la vanne, et observer dans l'interface de surveillance de l'API si l'état du signal de l'interrupteur de fin de course (0/1) correspond précisément à la position réelle de la vanne (ouverte/fermée). 3. Programmation de la logique de contrôle et tests d'intégration Écrire un bloc fonctionnel (FB) de commande de vanne, intégrer les commandes d'ouverture, de fermeture et d'arrêt, et intégrer le retour d'information de l'interrupteur de fin de course comme condition pour déterminer l'achèvement de l'action. Dans des conditions de sécurité, effectuer une série complète de tests automatisés. Observer le temps de réponse de la vanne et la stabilité du retour de position. Diagnostic des pannes courantes 1. La vanne ne fonctionne pas : Vérifier si la pression de la source de gaz est comprise entre 0,2 et 0,8 MPa ; mesurer si la tension aux bornes de la bobine de l'électrovanne est normale ; tester manuellement si l'électrovanne est bloquée. 2. Pas de retour de l'interrupteur de fin de course : Utiliser un multimètre pour mesurer si les contacts de l'interrupteur de fin de course sont conducteurs ou non lorsque la vanne est en position complètement fermée ; vérifier si les voyants des points d'entrée de l'API et le mappage d'adresses sont corrects. 3. Signal instable :Vérifier si le câblage est lâche ; confirmer que les lignes de signal sont posées séparément des lignes d'alimentation pour éviter les interférences électromagnétiques. Vérifier si la position d'installation de l'interrupteur de fin de course mécanique a été déplacée en raison de vibrations.

Dans les brasseries modernes hautement automatisées, la ligne de remplissage est le dernier maillon critique en termes de capacité de production et de qualité. La performance de la vanne de remplissage pneumatique détermine directement la vitesse de la ligne de production, la perte de liquide et la consistance des produits. Pour de nombreuses brasseries artisanales et grandes entreprises brassicoles en Norvège qui visent l'efficacité et une excellente qualité, deux points de douleur majeurs sont particulièrement proéminents : Premièrement, lors du remplissage à haute vitesse, la vanne peut-elle s'ouvrir et se fermer rapidement pour suivre le rythme de la ligne de production ? Deuxièmement, une coupure absolue et fiable peut-elle être obtenue après le remplissage (fuite post-remplissage nulle) pour éviter les fuites de liquide sur la bouteille, l'étiquette et l'équipement, tout en réduisant le gaspillage de produits précieux. Les éléments clés pour obtenir une réponse rapide 1. Actionneur pneumatique et système d'alimentation en air La réponse rapide réside dans la conception de l'actionneur pneumatique et la qualité de la source d'air. Pour les vannes de remplissage, on sélectionne généralement des vérins à simple effet à rappel par ressort ou des vérins compacts à double effet. Parallèlement, une source d'air stable, sèche et à pression suffisante (2-8 bars) est une condition préalable pour garantir un temps de réponse de l'ordre de la milliseconde. 2. La conception du canal d'écoulement de la vanne elle-même La structure interne du canal d'écoulement de la vanne affecte directement la fluidité du fluide et la résistance à l'ouverture/fermeture. La chambre de vanne de diamètre complet ou profilée peut minimiser la résistance du fluide, ce qui contribue à maintenir un débit de remplissage stable. La conception légère du noyau de vanne peut également réduire l'inertie de mouvement, facilitant ainsi une opération rapide. Surmonter le problème de la "fuite" La fuite est le fléau ultime de la précision du remplissage, et sa cause profonde réside dans la précision d'accouplement du siège de vanne étanche et la tolérance du matériau. 1. L'ajustement précis et le principe de fonctionnement du siège de vanne étanche La réalisation de l'objectif de "fuite nulle" réside dans la combinaison de la conception d'étanchéité interne et du siège de vanne élastique. Lorsque la vanne est fermée, la tige de vanne entraîne le noyau de vanne pour qu'il appuie sur le siège de vanne en PTFE. La légère déformation élastique du matériau PTFE sous l'effet de la force peut parfaitement combler les inégalités microscopiques entre le noyau de vanne métallique et le siège de vanne, réalisant ainsi un ajustement étanche sur toute la surface. Cela élimine fondamentalement la possibilité de fuite par la tige de vanne. 2. En tant que matériau de base pour tous les composants métalliques en contact avec le fluide, le corps de vanne en acier inoxydable offre la résistance et la résistance à la corrosion nécessaires. Il peut résister à l'érosion à long terme causée par les composants faiblement acides de la bière et les solutions acides et alcalines utilisées dans le nettoyage CIP, évitant ainsi le risque de dommages à la surface d'étanchéité ou de contamination due à la corrosion du métal. 3. Longue durée de vie : La structure entièrement métallique est conçue pour les environnements industriels à haute fréquence, avec une durée de vie en cycles allant jusqu'à plusieurs millions de fois. 4. En ajoutant le signal de commande électrique de la électrovanne et en le connectant au système PLC, un contrôle automatique et intelligent peut être réalisé. Sur la ligne de remplissage d'une cave vinicole automatisée, le choix d'un actionneur pneumatique efficace, d'une conception d'étanchéité interne précise et d'une vanne de remplissage en matériaux PTFE et acier inoxydable peut améliorer efficacement l'efficacité opérationnelle de la ligne de remplissage, améliorer la qualité des produits et réduire les coûts d'exploitation globaux.

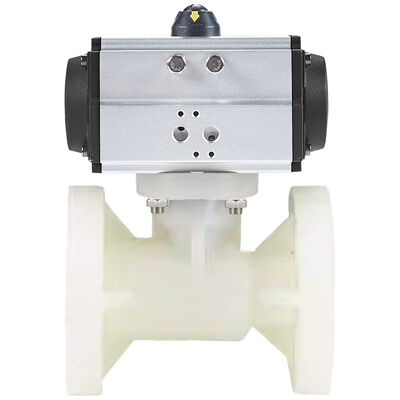

Dans le fonctionnement quotidien des usines chimiques, la corrosion est l’un des défis les plus graves auxquels sont confrontées les canalisations et les vannes de traitement. Les vannes papillon métalliques, en particulier celles en acier au carbone standard ou en acier inoxydable, peuvent souffrir de piqûres, de corrosion intergranulaire ou de fissuration par corrosion sous contrainte lors de la manipulation d'acides, d'alcalis, d'halogénures ou de solvants organiques spécifiques. Cela entraîne souvent une défaillance prématurée des vannes, des fuites de fluide et des arrêts imprévus. Cela entraîne non seulement des risques pour la sécurité et des risques de pollution de l'environnement, mais augmente également considérablement les coûts de maintenance et de remplacement.   Pourquoi les vannes métalliques échouent-elles dans des environnements chimiques spécifiques La rupture par corrosion des vannes métalliques ne résulte généralement pas d’une résistance globale insuffisante, mais est provoquée par des réactions électrochimiques locales. 1.Dans les milieux contenant des ions halogènes tels que les ions chlorure et bromure, le film passif à la surface de l'acier inoxydable est localement endommagé, formant des micro-batteries, ce qui entraîne une corrosion intense et profonde du métal dans de petites zones, aboutissant finalement à une perforation. 2.Dans une plage de température spécifique, le carbone de l'acier inoxydable se combine avec le chrome aux joints de grains pour former du carbure de chrome, ce qui entraîne une carence en chrome dans la zone proche des joints de grains et donc une perte de résistance à la corrosion, ainsi qu'une diminution significative de la résistance du matériau. 3.Sous l’effet combiné de contraintes de traction et de milieux corrosifs spécifiques (tels que les ions chlorure, les sulfures), le métal va subir une fracture fragile. Un tel échec est souvent soudain et extrêmement préjudiciable. Ces modes de défaillance indiquent que le choix de matériaux fondamentalement compatibles avec les propriétés chimiques du milieu est la clé pour garantir un fonctionnement stable à long terme.   Voie de sélection systématique pour les corps de vannes en plastique Le corps de vanne en plastique possède des propriétés actives non métalliques et non électrochimiques. Comparés aux vannes métalliques qui reposent sur des films de passivation de surface (comme la couche d'oxyde de chrome de l'acier inoxydable), les plastiques techniques (tels que le PVDF, le CPVC et le PPH, l'UPVC) présentent une stabilité inhérente envers une large gamme de milieux chimiques grâce à leur structure de chaîne moléculaire élevée. Le principal avantage réside dans : · La structure moléculaire élevée des plastiques techniques présente une excellente tolérance à de nombreux acides inorganiques, bases et solutions salines, évitant ainsi fondamentalement la corrosion électrochimique. · La structure amorphe ou semi-cristalline des vannes en plastique élimine les mécanismes spécifiques de piqûres et de corrosion intergranulaire que l’on retrouve dans les métaux. · Prix ​​bas, poids léger, installation facile et non sujet à la mise à l'échelle. Paramètres de sélection CPVC PVC FRPP/PPH PVDF Résistance à la température -40°C ~ +95°C -10°C ~ +60°C -20°C ~ +90°C -40°C ~ +140°C ChémiqueR.résistance Bientolérance aux acides, bases et sels, mais non résistante à certains hydrocarbures aromatiques et solvants chlorés Bientolérance aux acides, bases et sels, mais non résistante à certains hydrocarbures aromatiques et solvants chlorés Eexcellent pour la plupart des acides inorganiques et des solutions alcalines, mais ne résiste pas aux acides oxydants forts et à certains solvants organiques Excellente résistance chimique, notamment aux halogènes, aux acides oxydants forts et aux solvants MmécaniqueSforce Haute rigidité, haute résistance à la traction Rigidité élevée, avec une fragilité accrue à basse température Bonne rigidité et résistance aux chocs Haute résistance mécanique et ténacité, avec une excellente résistance au fluage P.pressionR.manger 10 bars 6-10 bars 10 bars 10 bars La valeur fondamentale duvanne papillon pneumatique en plastiqueréside dans le fait qu'elle résout le problème fondamental de la compatibilité des fluides grâce à la science des matériaux, tout en garantissant la fiabilité mécanique et de contrôle grâce à une conception industrielle standardisée. La valeur fondamentale de la vanne papillon pneumatique en plastique réside dans le fait qu'elle résout le problème fondamental de la compatibilité des fluides grâce à la science des matériaux et garantit la fiabilité mécanique et de contrôle grâce à une conception industrielle standardisée, permettant d'obtenir une fiabilité de processus plus élevée, un coût total du cycle de vie inférieur et un meilleur contrôle des risques.

Contextes du marché L'industrie de l'aquaculture en Amérique du Nord est en train de passer rapidement à l'automatisation et au contrôle intelligent.et gestion de la qualité des eauxDans de telles applications,Les vannes servent de dispositifs finaux essentiels qui doivent non seulement résister à la corrosion de l'eau de mer, mais également fournir des mécanismes de sécurité lors d'interruptions d'alimentation pour prévenir les pertes d'eau ou la mortalité des stocks.Le marché américain accorde une importance particulière à la fiabilité, à la facilité d'entretien et aux spécifications techniques telles que le temps de réponse, la protection contre les intrusions et la capacité de suppression manuelle. Scénario client et d'application Le client est une ferme aquacole à grande échelle aux États-Unis exploitant plusieurs réservoirs RAS intérieurs pour des espèces de poissons de grande valeur.qui ont entraîné des réponses retardées et ne pouvaient pas être intégrées à un système de commande central PLCLe client avait besoin de 200 ensembles deVentilateur à papillons en UPVC motorisé.pdfL'exigence clé était la fonctionnalité de sécurité contre les défaillances des actionneurs de retour de ressort (arrêt en cas de défaillance) pour assurer la fermeture automatique des vannes en cas de panne de courant,empêcher le reflux ou le débordement. Notre solution Sur la base des exigences du client en matière de résistance à la corrosion, d'intégration des commandes, de fonctionnement sans échec et de durabilité dans des environnements difficiles, nous avons fourni la configuration suivante: Je ne sais pas si je peux vous aider, mais je vais vous aider. Matériaux du corps et de la trajectoire du fluxLe corps en UPVC offre une excellente résistance à l'eau de mer et aux produits chimiques.tandis que le disque en acier inoxydable 304 offre une résistance à la corrosion et résiste à une légère abrasion par les solides en suspension. Type d'actionneur: actionneur électrique à retour de ressort, alimentation 24 VDC. Le mécanisme de retour de ressort assure la fermeture automatique en cas d'interruption de l'alimentation, sans nécessiter de signal de commande externe. Le couple et le temps de cycle: couple de sortie de l'actionneur ≥ 150 N·m, suffisant pour un fonctionnement fiable des soupapes papillon DN150 sous pression différentielle maximale. Temps d'ouverture ≤ 30 secondes, correspondant aux exigences du cycle de commande PLC. Protection contre les intrusions: IP67, adapté aux lavages périodiques, à l'humidité élevée et à la condensation typiques des milieux aquacoles. Interface de contrôle et de maintenance: Prend en charge la programmation de la minuterie et du PLC pour un contrôle automatique d'ouverture/fermeture.Instruction de l'actionneur électrique.pdf Les principaux paramètres techniques de la solution sont résumés ci-dessous: Paramètre Spécification Matériau du corps PTFE et autres matériaux Matériau du disque 304 acier inoxydable Pression nominale PN10 (essai de résistance à la coque de 1,5 MPa) Épreuve d'étanchéité (fluide) 1.1 MPa Type d'actionneur Retour de ressort (arrêt défaillant) avec batterie Réset Ferme automatiquement la vanne en cas de coupure de courant. Énergie 24 VDC Le couple de sortie ≥ 150 N·m Heures d'ouverture ≤ 30 secondes Classe de protection Pour la protection contre la corrosion Contrôle PLC / chronomètre, à commande manuelle Commentaires des clients Après la livraison du projet, le responsable technique du client a fourni les commentaires suivants: Les vannes ont été installées en douceur et communiquent de façon stable avec notre système PLC existant.Ce qui nous a le plus impressionné, c'est le test de sécurité à l'échec. Tous les actionneurs ont terminé la fermeture du ressort-retour en 2 secondes sans aucune collure.La cote IP67 a été bien obtenue dans des conditions de lavage quotidiens, sans pénétration d'eau dans les actionneurs ni corrosion de la tige. Résumé This case study illustrates how precise configuration of motorized UPVC butterfly valves—particularly the combination of fail-close actuators and high ingress protection—addresses critical concerns in North American aquaculture automation: sécurité des pannes de courant, durabilité environnementale et intégration du système, sur la base des données techniques du fichier PDF du produit, y compris la pression d'essai de l'étanchéité, la résistance de la coque et la sélection du matériau,cette solution offre une résistance à la corrosion vérifiable, fiabilité opérationnelle et avantages de maintenance à long terme, bien adapté aux applications exigeant un fonctionnement continu et des performances à l'abri des pannes.

Il y a quelque temps, notre client mexicain nous a soudainement contacté, nous demandant de trouver une solution pour améliorer l'efficacité de la production et la stabilité des processus, et pour réaliser un contrôle automatisé.Compte tenu des exigences du client et de la situation sur placeNous avons amélioré la vitesse de réponse du système et permis un contrôle précis du débit.La mise à niveau réussie n'était pas simplement un remplacement des actionneurs; il a nécessité une évaluation technique complète desCompatibilité d'interface, adaptabilité opérationnelle et fiabilité à long terme. Tout d'abord, il est nécessaire de comprendre la valeur d'ingénierie de la mise à niveau Nom de l'article 1000 pièces de soupape manuelle 1000 pièces de soupape pneumatique Coût initial 20 000 $ 4000 $ coût de la main-d'œuvre 40 000 $ par an 4 000 $ par an Coût du support gaspillé 2 000 $ par an 0 $ Coût total sur 5 ans $230000 60000 Les vannes manuelles ont des limites en matière d'arrêt d'urgence, de fonctionnement à distance ou de processus nécessitant un réglage fréquent.L'intervention sur place des opérateurs entraîne non seulement des retards, mais aussi des risques pour la sécurité sur les conduites à haute température ou inaccessiblesL'introduction d'actionneurs pneumatiques vise à transformer la vanne en un composant terminal qui peut être directement actionné par le système de commande (comme le PLC ou le DCS), permettant une commande rapide, répétable,et les actions d'ouverture et de fermeture contrôlées à distanceC'est la base pour réaliser une automatisation avancée des processus et une gestion de l'énergie. Paramètres requis pour la mise en correspondance des soupapes avec les actionneurs pneumatiques: 1. Correspondance du couple de l'actionneur et de la vanne Lors du choix d'un actionneur pneumatique,son couple de sortie doit être supérieur au couple de fonctionnement requis par la soupape dans les conditions de différence de pression maximale (PN16) et de fonctionnement spécifiques (par exemple à 200 °C à la vapeur). Les prescriptions relatives au couple de la vanne: elles sont influencées par la taille du noyau de la vanne, le coefficient de frottement du matériau d'étanchéité (tel que le PTFE), la pression de fonctionnement du système,et les caractéristiques du milieuL'expansion thermique et la contraction sous vapeur peuvent augmenter le couple d'ouverture et de fermeture. Sélection de l'actionneur: sur la base des calculs ou des données de couple fournies par le fabricant de la vanne, un actionneur avec une marge de sécurité appropriée (généralement 1,5-2 fois) doit être sélectionné.Un couple insuffisant empêchera la vanne de se fermer fermement ou de s'ouvrir complètement, tandis qu'une sélection excessive entraînera un gaspillage de coûts et une consommation d'énergie accrue. 2Interfaces et connexions mécaniques normalisées Supports et accouplements d'installation: entre l'actionneur et la vanne, ils sont généralement reliés par des supports et accouplements d'installation conformes aux normes ISO 5211.Il est nécessaire de confirmer la compatibilité et la fiabilité de la connexion entre la taille de la tige de soupape et l'arbre de sortie de l'actionneur.. Une forte connexion mécanique est nécessaire pour assurer une transmission efficace du couple et prévenir les vibrations et le relâchement. 3.Sélection de l'actionneur pneumatique approprié en fonction des conditions de fonctionnement d'une capacité de sortie supérieure ou égale à 1000 W: Lorsque la pression de la source d'air est perdue, l'actionneur restera dans la position où il était lorsque la pression a été perdue. Actifs pneumatiques à action unique: pendant le fonctionnement normal, l'air comprimé dépasse la force du ressort pour entraîner la vanne; lorsque la source d'air est perdue, l'énergie du ressort est libérée,conduire la vanne à la position de sécurité prédéfinie (généralement fermée ou ouverte). 4Considérations d'intégration des systèmes: signaux de commande et composants auxiliaires Les accessoires de commande:Valve électromagnétique, interrupteur de limite et unité de traitement de la source d'air(filtre, réducteur de pression, générateur de brouillard d'huile) constituent les composants essentiels d'un circuit pneumatique fiable. Contrôle automatique: le contrôle précis du débit du système de pipeline est réalisé parappareil de positionnement électro-pneumatiqueetCommande par PLCles signaux, permettant un contrôle en pleine automatisation et une surveillance à distance de l'état. La mise à niveau des soupapes manuelles vers des soupapes pneumatiques est un projet de système global visant à améliorer l'efficacité descontrôle, sécurité, efficacité et réduction des coûtsGrâce à la vérification du couple, à l'examen de l'interface, à l'évaluation de l'état et à la planification de l'intégration du système, il favorise l'optimisation des processus et la gestion intelligente.
