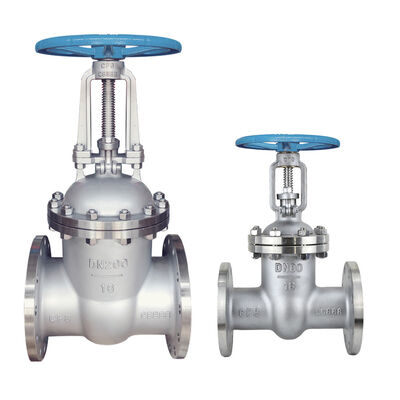

Os riscos de eficiência e segurança da operação manual A estação de transmissão de gás natural de grande escala no Texas, EUA, é responsável por regular a pressão e distribuir o fluxo da rede regional de gasodutos. Algumas das principais válvulas manuais do tipo cunha nas tubulações dentro da estação são encarregadas do isolamento de emergência. Durante a operação real, dois principais pontos problemáticos foram identificados: As válvulas manuais têm uma velocidade de resposta lenta. Quando há suspeita de vazamento ou pressão anormal do sistema, os operadores precisam ir ao local para operar as válvulas manuais. Desde o toque do alarme até ao encerramento completo, pode demorar mais de 10 minutos, o que está longe de cumprir os requisitos de segurança para um isolamento rápido e aumenta o risco de escalada de acidentes. Os tamanhos das válvulas estão principalmente entre 10 polegadas (DN250) e 16 polegadas (DN400). O torque operacional é grande. Em situações de alta pressão ou de emergência, a operação manual representa sobrecarga física e potenciais riscos de segurança para o pessoal. Ao mesmo tempo, os testes regulares de abertura e fechamento também consomem muitas horas de trabalho. Solução técnica: transição da seleção de automação manual para pneumática A equipe do projeto formulou um plano de transformação da automação, cujo núcleo é substituir as válvulas gaveta manuais porválvula de gaveta acionada pneumática. A pressão de projeto da tubulação é de 720 psi (aproximadamente 4,96 MPa), correspondendo à classificação de pressão Classe 300. O meio é gás natural seco. Contudo, considerando o ambiente no Texas e a possibilidade de gases ácidos, o material do corpo da válvula é selecionado como ASTM A216 WCB (aço carbono). Para obter um desligamento à prova de falhas, um atuador pneumático de ação simples com retorno por mola foi selecionado. O torque de saída da mola foi calculado com precisão para garantir uma operação estável sob uma fonte de ar de instrumento padrão de 6 a 8 bar e um fechamento confiável em caso de perda de ar. Cada válvula pneumática está equipada com uma válvula eletromagnética de cinco vias de duas posições e um interruptor de limite (indicador de posição). Os sinais são conectados ao sistema de controle distribuído existente na estação. Isso permite que o operador comute a válvula remotamente com um único clique na sala de controle e receba feedback em tempo real sobre a posição da válvula. O efeito principal após a implementação Tempo de resposta: O tempo de fechamento total da válvula foi reduzido de mais de 10 minutos para aproximadamente 8 a 10 segundos, atendendo totalmente aos requisitos de resposta do sistema de instrumentos de segurança. Modo de operação: Alcançou o controle remoto com um clique a partir da sala de controle central, eliminando completamente os riscos e a exaustão física associados à operação no local pelo pessoal. Conformidade de segurança: O sistema tem a capacidade de desligamento automático à prova de falhas, melhorando o nível geral de integridade de segurança da estação de transporte. Manutenção e testes: Testes funcionais regulares podem ser iniciados remotamente via DCS, reduzindo significativamente a complexidade e o custo de operação e manutenção. No sistema de desligamento de emergência, o papel da válvula gaveta pneumática está longe de ser apenas um simples dispositivo de comutação; em vez disso, é um componente crítico de segurança especialmente projetado.

Em indústrias de processo como a engenharia química, o processamento petroquímico e a fabricação de plásticos, as válvulas pneumáticas de esferas são os componentes-chave para alcançar o controlo automatizado de fluidos.em condições de alta temperatura (como sistemas a vapor acima de 200°C), a falha prematura do sistema de vedação das válvulas é um dos principais pontos problemáticos que conduzem a frequentes manutenções não planeadas e a custos operacionais elevados. Principais razões para a falha da vedação Expansão térmica e deformação permanente do material Durante o processo de ciclo térmico intenso, podem ser geradas tensões de compressão ou lacunas excessivas, levando à falha da vedação.Os elastômeros comuns tornam-se frágeis e perdem elasticidade quando expostos a altas temperaturas contínuas, enquanto materiais como o PTFE (politetrafluoroetileno) sofrem deformação por fluxo frio e perdem a sua força de vedação quando a temperatura excede o limite de utilização contínua recomendado. Descomposição térmica e corrosão química As altas temperaturas acelerarão o envelhecimento químico dos materiais de vedação.As altas temperaturas podem intensificar a erosão dos materiais de vedação por substâncias químicas presentes no meio de processo. Desgaste por atrito e fadiga estrutural As altas temperaturas são frequentemente acompanhadas por partículas ou meios de alta viscosidade, o que agrava o desgaste abrasivo entre a bola da válvula e o assento da válvula.Se a válvula precisar de ser aberta e fechada com frequência (por exemplo, várias vezes por minuto), sob altas temperaturas, o coeficiente de atrito do material aumenta,resultando num aumento do binário necessário para o atuador e acelerando o desgaste da superfície de vedaçãoA operação prolongada em condições próximas ao limite do material pode induzir fissuras de fadiga no material. Resolver a estabilidade a longo prazo dos sistemas selados em condições de alta temperatura O grau de resistência à temperatura do material de vedação do banco da válvula e do reforço composto Para aplicações com temperaturas superiores a 200 °C, as vedações PEEK são a escolha superior. O assento da válvula de vedação PPL pode funcionar a uma temperatura de -20°C a 280°C. Em comparação com os assentos de válvula de PTFE, a sua vida útil é aumentada de 3 a 5 vezes, com um desempenho estável,Excelente desempenho de vedação, baixo atrito e resistência à corrosão. Estrutura mecânica conveniente A estrutura de válvula de três peças torna conveniente a inspecção, manutenção e substituição dos componentes de vedação no local, sem a necessidade de desmontar o gasoduto;Reduzir significativamente as perdas de tempo de inatividade da produção.  Para efeitos do presente regulamento, o valor da unidade de ensaio deve ser igual ou superior a 0,01 m/s. A alteração do coeficiente de atrito causada pela temperatura elevada alterará o binário de funcionamento necessário para a válvula.O seu binário de saída deve ser superior ao binário máximo exigido da válvula em condições de alta temperatura e diferença de pressão máxima., sendo recomendado deixar uma margem de segurança superior a 30%, caso o binário do atuador seja insuficiente, isto fará com que a válvula não se feche bem ou não alcance a posição de total abertura,resultando em fugas contínuas e desgaste anormal. Melhorar a falha de vedação da alta temperaturaválvula de esfera pneumática de tipo 3PC, ajustando com precisão o limite de temperatura do material de vedação e o binário correspondente do atuador, etc.,A válvula é atualizada de "componente sujeito ao desgaste" para uma parte confiável no processo, prorrogando significativamente o ciclo de manutenção e melhorando a continuidade da produção.

No processo de produção química, o sistema de controle de fluidos frequentemente enfrenta um desafio: como alternar de forma segura e eficiente diferentes tipos de produtos químicos ou reagentes em tubulações iguais ou múltiplas. Os métodos tradicionais de uso de múltiplas válvulas independentes ou desmontagem frequente de conexões rígidas não são apenas trabalhosos e demorados, mas também propensos a causar contaminação cruzada do meio, vazamentos nos pontos de conexão e erros humanos devido à instalação inadequada. Especialmente ao lidar com meios corrosivos como ácidos fortes, bases fortes e solventes orgânicos, a compatibilidade química do corpo da válvula torna-se um gargalo chave para a confiabilidade do sistema e a precisão dos dados experimentais. O design de desmontagem e montagem rápida deválvula de esfera de PVC pneumáticae sua eficiência operacional Para atender aos requisitos de mudanças frequentes de meio ou limpeza de manutenção, a solução de válvula com acoplamentos de união dupla é uma escolha ideal. Este design permite que o corpo da válvula seja desconectado da tubulação rapidamente sem a necessidade de desmontar todo o sistema de tubulação, facilitando: Limpar ou substituir rapidamente, remover completamente o meio restante dentro da válvula para evitar contaminação no próximo uso. Quando a sede da válvula ou o componente de vedação atinge sua vida útil, os componentes centrais podem ser substituídos rapidamente, reduzindo assim o tempo de inatividade do sistema. Ajustar facilmente o layout do equipamento experimental para se adequar a diferentes processos de produção. A própria junta de conexão rápida deve ter um desempenho de vedação confiável. Geralmente, a vedação de PTFE é adotada para garantir que a integridade da vedação possa ser mantida mesmo durante a desmontagem e montagem frequentes, e para resistir à erosão química. Seleção de materiais resistentes à corrosão A seleção deve ser baseada no tipo específico de produto químico, sua concentração e a temperatura de trabalho. UPVC Barato. Tem boa tolerância para a maioria das soluções de ácidos inorgânicos, bases e sais, e é adequado para reagentes de tratamento de água, ácidos diluídos, soluções alcalinas, etc. A faixa de temperatura de trabalho é de -20°C a 60°C. CPVC A temperatura de trabalho pode suportar 90°C do meio, mantendo excelente resistência a ácidos, tornando-o adequado para fluidos corrosivos quentes. PPH Tem boa resistência a uma ampla gama de ácidos e bases, e tem baixa densidade e peso leve. É adequado para vários produtos químicos em temperatura ambiente. PVDF Opção de alto desempenho, com excelente resistência química, alta pureza e resistência UV. Pode suportar oxidantes fortes, halogênios (como gás cloro), ácidos fortes e solventes orgânicos. É um material comumente usado para sistemas de transporte de produtos químicos de semicondutores, fotovoltaicos e de alta pureza. Equipada com atuadores pneumáticos (de ação simples ou dupla) com torque suficiente, a válvula de esfera de 3 vias em PVC pode ser comutada rapidamente. Ao mesmo tempo, instalando válvulas solenoides de 3/2 ou 5/2 vias, pode-se obter controle remoto por sinal elétrico; quando combinada com um posicionador, pode-se realizar regulação proporcional precisa do grau de abertura, atendendo aos requisitos da razão de fluxo. Para resolver o problema de comutação de tubulações químicas, a chave está em escolher um produto de válvula com design de conexão rápida e materiais personalizáveis de acordo com as necessidades. Isso não apenas aumenta a confiabilidade e repetibilidade de experimentos individuais, mas também otimiza a eficiência geral de P&D e os custos operacionais, reduzindo a complexidade de manutenção e o tempo de reconfiguração do sistema.

Como um país de clima tropical, as indústrias de fabricação de bebidas, como cerveja e vinho de frutas, nas Filipinas têm expandido continuamente em escala. No entanto, para nossos clientes, no processo de enchimento de cerveja, as válvulas de controle das tubulações de transporte em frente às máquinas de enchimento frequentemente enfrentam tais desafios: Realizar operações precisas de liga/desliga com uma frequência de várias vezes por minuto ou até dezenas de vezes, a fim de obter um enchimento rápido e sem transbordamento das garrafas. Após a conclusão da produção diária ou em lote, o equipamento deve passar por procedimentos de limpeza no local (CIP) e esterilização no local (SIP). O SIP geralmente envolve vapor saturado a temperaturas acima de 121°C, com duração de 20-30 minutos. A combinação de "fadiga mecânica frequente" e "choque térmico periódico" representa um desafio severo para as válvulas, especialmente as vedações centrais e as molas de seus atuadores. Falhas comuns incluem endurecimento prematuro e rachaduras do material de vedação, levando a vazamentos, ou o atuador experimentando abertura e fechamento insuficientes, redução de velocidade e, finalmente, afetando a precisão do enchimento e a disponibilidade da linha de produção. solução tecnológica Em resposta aos requisitos operacionais das cervejarias nas Filipinas, a válvula borboleta sanitária pneumática de dupla ação, feita de material SS304 e conectada por Tri-Clamp, tornou-se a solução chave.Com uma pressão de ar de 2-8 bar, a placa da válvula pode completar uma rotação de 90° em 1-2 segundos, permitindo a abertura e o fechamento precisos dos canais de fluxo de mídia entre os lotes, reduzindo o impacto da mídia residual no próximo lote e utilizando um atuador pneumático com vida útil de 1.000.000 de ciclos, reduzindo assim a frequência de manutenção e alcançando uma longa vida útil.O corpo da válvula é feito de aço inoxidável SS304/SS316, que pode suportar uma faixa de temperatura de -20°C a 180°C e é adequado para processos de alta temperatura, como fermentação e esterilização. Isso garante resistência à corrosão em meios de cerveja fracamente ácidos e produtos químicos de limpeza. A superfície do canal de fluxo foi polida mecanicamente com Ra ≤ 0,8 μm, resultando em uma superfície lisa e não aderente que pode esvaziar rapidamente a mídia e evitar que resíduos sejam carbonizados durante a esterilização em alta temperatura, evitando assim a formação de cantos mortos de higiene. As vedações de PTFE devem ter prioridade. Elas podem suportar a corrosão de álcoois, ácidos de frutas, etc., e podem manter sua elasticidade e desempenho de vedação mesmo sob temperaturas de trabalho contínuas de 120°C e choques de vapor de curto prazo. Elas podem resistir efetivamente à umidade e ao envelhecimento pelo calor, garantindo vedação sem vazamentos da válvula. Comparação de Desempenho com Válvulas Tradicionais Parâmetro Válvula Pneumática de Dupla Ação Válvula Borboleta Manual Tempo de Atuação (5bar) 1-2 segundos 10-15 segundos Grau de Vedação ANSI VI Sem Vazamento Sem Padrão Vida Útil do Ciclo ≥1.000.000 ciclos ≥200.000 ciclos Método de Instalação Conexão Rápida Tri-Clamp Ajuste Manual Na indústria cervejeira filipina, a válvula borboleta pneumática de dupla ação aborda efetivamente os problemas de resposta lenta, vedação deficiente e manutenção frequente de válvulas tradicionais por meio de controle preciso de comutação de lotes. Com sua capacidade de abertura e fechamento rápido de 1-2 segundos, combinada com o material SS304 e a conexão Tri-Clamp, ela não apenas aumenta a eficiência da produção, mas também reduz o risco de contaminação cruzada. É a solução preferida para a atualização de equipamentos de fabricação de cerveja em climas tropicais.

Problemas comuns de vazamento em condições de alta pressão  Em tubulações químicas, seja no transporte de meios químicos corrosivos ou na comutação do caminho de vasos de reação de alta pressão, o vazamento interno da válvula não só causa desperdício do meio e contaminação cruzada, mas também leva diretamente à perda de precisão do controle do processo e aumenta os custos de manutenção subsequentes.  A válvula borboleta tipo wafer depende de dois flanges de tubulação para prender o corpo da válvula para fixação. Ao encontrar impacto de golpe de aríete ou expansão e contração térmica causadas por mudanças de temperatura, a força de pré-aperto dos parafusos de fixação mudará, aumentando diretamente o risco de vazamento através da folga do flange. Ao instalar a válvula borboleta tipo wafer, é necessário alinhar o corpo da válvula e os furos dos parafusos dos dois flanges de tubulação laterais simultaneamente. O erro no alinhamento manual é difícil de controlar. Mesmo um pequeno desvio de alinhamento sob alta pressão pode causar força desigual na superfície de vedação e, após um período de funcionamento, ocorrerá vazamento interno ou externo. As características da válvula borboleta flangeada pneumática de vazamento zero A estrutura de flange duplo da válvula borboleta fixa firmemente o corpo da válvula entre os flanges da tubulação usando parafusos, resultando em maior resistência da conexão. Ela pode suportar maior estresse da tubulação e impacto de golpe de aríete, e não causará problemas como deslocamento do corpo da válvula ou desalinhamento da vedação. De uma perspectiva estrutural, reduz os riscos de vazamento externo e interno. Materiais de vedação personalizáveis estão disponíveis: Para meios fracamente corrosivos, podem ser selecionadas vedações macias de borracha nitrílica; para processos resistentes ao desgaste, podem ser usadas vedações de EPDM; para processos de ácido e álcali fortes, podem ser escolhidas vedações totalmente revestidas de politetrafluoroetileno. O atuador pneumático fornece um torque de acionamento constante, suportando modos de dupla ação (fonte de ar de 4-8 bar) e ação simples (fonte de ar de 5-8 bar com retorno por mola). Ele permite comutação remota automatizada e regulação de fluxo, evitando falha de vedação causada por torque de operação manual insuficiente ou excessivo. A velocidade de resposta da ação é adaptada aos requisitos do controle de processo industrial. Os parâmetros para o processo de seleção 1. Confirme que a pressão nominal da válvula é consistente com a pressão de projeto da tubulação, como DIN PN10/PN16, ANSI Classe150/300, JIS 10K/20K. O diâmetro da válvula borboleta flangeada pneumática varia de DN50 a DN600mm e pode atender à maioria dos requisitos de tubulação. 2. Com base na correspondência da temperatura do meio com a classe de temperatura de vedação, EPDM pode ser usado em: -20 a 100℃; NBR pode ser usado em: -20 a 80℃; PTFE pode ser usado em: -20 a 120℃; Viton pode ser usado em: -20 a 150℃. Vedação dura metálica pode ser usada em: -40 a 400℃. Isso pode cobrir a maioria dos processos químicos de temperatura normal e média-alta.

Em projetos modernos de modernização e renovação de automação industrial,A integração de válvulas pneumáticas em controladores lógicos programáveis (PLC) ou sistemas de controlo distribuídos (DCS) existentes é um requisito comum.Como conseguir uma correspondência eléctrica e de sinal estável entremotor pneumáticoAcessórios (como interruptores de limite, válvulas solenoides) e sistema de controlo sem danificar o equipamento. Compreensão das principais funções e tipos de sinal dos acessórios de atuadores pneumáticos Válvula solenoide de Namur: interruptor eléctrico para controlar o caminho do gás A válvula solenoide, como o "interruptor de controle remoto" do atuador pneumático, seu núcleo consiste em receber o sinal de saída digital (DO) do PLC. A tensão da bobina deve ser estritamente coerente com a tensão da fonte de alimentação do módulo de saída do PLC. A válvula eletromagnética de duas posições de três vias é geralmente usada em atuadores de retorno de mola de ação única,enquanto a duas posições de cinco maneira ((2/5 maneira) válvula eletromagnética é adequado para atuadores de ação dupla. Interruptor de limite: fornece feedback sobre a posição da válvula. O interruptor de limite (indicador de posição) é utilizado para fornecer ao PLC um feedback sobre o estado totalmente aberto e totalmente fechado da válvula. O interruptor mecânico de limite de micro-movimento produz contatos secos passivos (contactos normalmente abertos/normalmente fechados). Confirmar a tensão e a corrente que os contactos do interruptor podem suportar, assegurar que correspondem ao circuito de entrada do PLC e, se necessário, utilizar um relé intermediário para isolamento elétrico. Etapas de integração e depuração 1Conexão de hardware e inspecção eléctrica Comparar o diagrama de fiação dos acessórios do atuador pneumático com o desenho do sistema PLC e confirmar a função de cada cabo um por um. Fornecer uma fonte de alimentação independente e estável para o grupo de acessórios e instalar disjuntores ou fusíveis como proteção contra curto-circuito. 2Configuração do software PLC e testes preliminares No software de programação PLC, atribuir os endereços físicos corretos e nomes lógicos de variáveis a cada válvula eletromagnética (DO) e interruptor de limite (DI). A função de saída forçada do PLC é utilizada para testar separadamente cada válvula solenoide para observar se o atuador funciona na direção correta. Rotar manualmente a válvula e observar na interface de monitorização do PLC se o estado do sinal do interruptor de limite (0/1) corresponde com precisão à posição real da válvula (aberta/fechada). 3.Control de programação lógica e teste de integração Escrever um bloco de função de controlo da válvula (FB), integrar os comandos de abertura, fechamento e parada e incorporar o feedback do interruptor de limite como condição para determinar a conclusão da ação. Em condições de segurança, realizar uma série completa de ensaios automatizados, observando o tempo de resposta da válvula e a estabilidade do feedback de posição. Diagnóstico de falhas comuns 1. A válvula não funciona: Verificar se a pressão da fonte de gás se situa no intervalo de 0,2 a 0,8 MPa; medir se a tensão através da bobina da válvula eletromagnética é normal;Teste manualmente se a válvula eletromagnética está presa. 2Não há feedback do interruptor de limite: A utilização de um multimetro para medir se os contatos do interruptor de limite conduzem ou não quando a válvula está na posição totalmente fechada;verificar se as luzes indicadoras dos pontos de entrada do PLC e o mapeamento de endereços estão corretos 3.Sinais instáveis:Verifique se a fiação está solta; verifique se as linhas de sinal estão colocadas separadamente das linhas de energia para evitar interferências eletromagnéticas.Verificar se a posição de instalação do interruptor de limite mecânico se deslocou devido a vibrações.
