Problemas comunes de fugas en condiciones de alta presión En tuberías químicas, ya sea el transporte de medios químicos corrosivos o el cambio de trayectoria de recipientes de reacción a alta presión,La fuga interna de la válvula no sólo causa desperdicio del medio y contaminación cruzada, pero también conduce directamente a la pérdida de la precisión del control del proceso y aumenta los costes de mantenimiento posteriores. La válvula mariposa de obleas se basa en dos bridas de tubería para sujetar el cuerpo de la válvula para su fijación.la fuerza de pretensión de los tornillos de sujeción cambiará, aumentando directamente el riesgo de fuga a través de la brecha de la brida. Cuando se instala una válvula de mariposa de obleas, es necesario alinear el cuerpo de la válvula y los orificios de los tornillos de las dos bridas laterales de las tuberías simultáneamente.Incluso una pequeña desviación de alineación bajo alta presión puede causar una fuerza desigual en la superficie de sellado, y después de funcionar durante un período de tiempo, se producirá una fuga interna o una fuga externa. Las características de la válvula de mariposa neumática con brida sin fugas La estructura de doble brida de la válvula mariposa fija firmemente el cuerpo de la válvula entre las bridas de la tubería mediante pernos, lo que resulta en una mayor resistencia de conexión.Puede soportar una mayor tensión de la tubería y el impacto del martillo de aguaDesde el punto de vista estructural, reduce los riesgos de fugas externas e internas. Se dispone de materiales de sellado personalizables: para medios de corrosividad débil, se pueden seleccionar sellos blandos de caucho nitrilo; para procesos resistentes al desgaste, se pueden utilizar sellos EPDM;para procesos ácidos y alcalinos fuertes, se pueden elegir sellos de politetrafluoroetileno totalmente revestidos. El actuador neumático proporciona un par de accionamiento constante, soportando modos de doble acción (4-8 bar de fuente de aire) y de acción única (5-8 bar de fuente de aire con reseteo de resorte).Permite la conmutación automática a distancia y la regulación del flujoLa velocidad de respuesta a la acción se adapta a las exigencias del control de procesos industriales. Los parámetros para el proceso de selección 1.Confirmar que la presión nominal de la válvula es consistente con la presión de diseño de la tubería, tal como la DIN PN10/PN16, ANSI Clase150/300, JIS 10K/20K.El diámetro de la válvula de mariposa con brida neumática oscila entre DN50 y DN600 mm, y puede satisfacer la mayoría de los requisitos de tuberías. 2Basándose en la coincidencia de la temperatura media con el grado de temperatura de sellado, el EPDM puede utilizarse a: -20 a 100°C; el NBR puede utilizarse a: -20 a 80°C; el PTFE puede utilizarse a: -20 a 120°C;Viton se puede utilizar en:: -20 a 150 °C. El sellador duro de metal se puede utilizar a: -40 a 400 °C. Puede cubrir la mayoría de los procesos químicos de temperatura normal y de temperatura media alta.

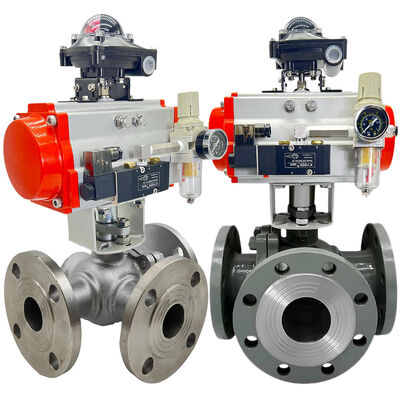

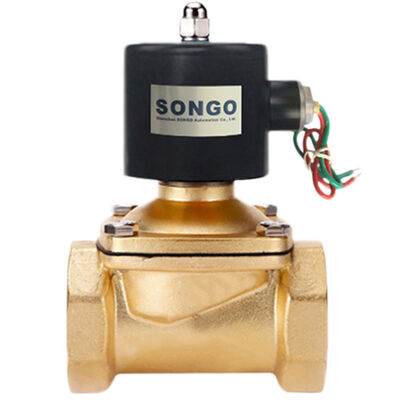

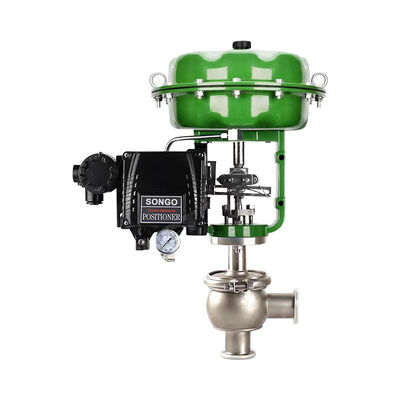

En los proyectos modernos de actualización y renovación de automatización industrial, la integración de válvulas neumáticas en controladores lógicos programables (PLC) o sistemas de control distribuido (DCS) existentes es un requisito común. Cómo lograr una coincidencia eléctrica y de señal estable entre actuador neumático accesorios (como finales de carrera, válvulas solenoides) y el sistema de control sin dañar el equipo. Comprensión de las funciones principales y los tipos de señales de los accesorios de actuadores neumáticos Válvula solenoide Namur: Interruptor eléctrico para controlar la ruta del gas La válvula solenoide, como "interruptor de control remoto" del actuador neumático, su núcleo reside en recibir la señal de salida digital (DO) del PLC. El voltaje de la bobina debe ser estrictamente consistente con el voltaje de la fuente de alimentación del módulo de salida del PLC. La válvula electromagnética de dos posiciones y tres vías (2/3 vías) se usa generalmente en actuadores de simple efecto con retorno por resorte, mientras que la válvula electromagnética de dos posiciones y cinco vías (2/5 vías) es adecuada para actuadores de doble efecto.  Final de carrera: Proporciona retroalimentación sobre la posición de la válvula. El final de carrera (indicador de posición) se utiliza para proporcionar al PLC retroalimentación sobre el estado completamente abierto y completamente cerrado de la válvula. El final de carrera mecánico de micro-movimiento emite contactos secos pasivos (contactos normalmente abiertos/normalmente cerrados). Se conecta directamente al canal de entrada digital (DI) del PLC. Confirme el voltaje y la corriente que los contactos del interruptor pueden soportar, asegúrese de que coincidan con el circuito de entrada del PLC y, si es necesario, utilice un relé intermedio para el aislamiento eléctrico. Pasos de integración y depuración 1. Conexión de hardware e inspección eléctrica Compare el diagrama de cableado de los accesorios del actuador neumático con el diagrama del sistema PLC y confirme la función de cada cable uno por uno. Proporcione una fuente de alimentación independiente y estable para el grupo de accesorios e instale disyuntores o fusibles como protección contra cortocircuitos. Evite compartir el circuito con equipos de alta potencia. 2. Configuración del software PLC y pruebas preliminares En el software de programación del PLC, asigne las direcciones físicas correctas y los nombres de variables lógicas a cada válvula electromagnética (DO) y final de carrera (DI). Utilizando la función de salida forzada del PLC, cada válvula solenoide se prueba por separado para observar si el actuador opera en la dirección correcta. Gire manualmente la válvula y observe en la interfaz de monitoreo del PLC si el estado de la señal del final de carrera (0/1) corresponde con precisión a la posición real de la válvula (abierta/cerrada). 3. Programación de la lógica de control y pruebas de integración Escriba un bloque de función (FB) de control de válvula, integre los comandos de apertura, cierre y parada, e incruste la retroalimentación del final de carrera como condición para determinar la finalización de la acción. Bajo condiciones seguras, realice una serie completa de pruebas automatizadas. Observe el tiempo de respuesta de la válvula y la estabilidad de la retroalimentación de posición. Diagnóstico de fallas comunes 1. La válvula no opera: Verifique si la presión de la fuente de gas está dentro del rango de 0.2 - 0.8 MPa; mida si el voltaje en la bobina de la válvula solenoide es normal; pruebe manualmente si la válvula solenoide está atascada. 2. Sin retroalimentación del final de carrera: Utilice un multímetro para medir si los contactos del final de carrera están conduciendo o no cuando la válvula está en la posición completamente cerrada; verifique si las luces indicadoras de los puntos de entrada del PLC y el mapeo de direcciones son correctos 3. Señal inestable:Verifique si el cableado está suelto; confirme que los cables de señal se tienden por separado de los cables de alimentación para evitar interferencias electromagnéticas. Verifique si la posición de instalación del final de carrera mecánico se ha desplazado debido a vibraciones.

En las cervecerías modernas altamente automatizadas, la línea de llenado es el eslabón crítico final en términos de capacidad de producción y calidad. El rendimiento de la válvula de llenado neumática determina directamente la velocidad de la línea de producción, la pérdida de líquido y la consistencia de los productos. Para muchas cervecerías artesanales y grandes empresas cerveceras en Noruega que buscan la eficiencia y la calidad excelente, dos puntos débiles centrales son particularmente prominentes: Primero, en el llenado a alta velocidad, ¿puede la apertura y el cierre de la válvula responder rápidamente para igualar el ritmo de la línea de producción? Segundo, ¿se puede lograr un corte absoluto y confiable después del llenado (fuga cero post-llenado) para evitar la fuga de líquido en la botella, la etiqueta y el equipo, al tiempo que se reduce el desperdicio de productos valiosos? Los elementos centrales para lograr una respuesta rápida 1. Actuador de aire y sistema de suministro de gas La respuesta rápida radica en el diseño del actuador neumático y la calidad de la fuente de aire. Para las válvulas de llenado, generalmente se seleccionan cilindros de acción simple con retorno por resorte o cilindros compactos de doble acción. Al mismo tiempo, una fuente de aire estable, seca y con presión suficiente (2-8 bar) es un requisito previo para garantizar un tiempo de respuesta a nivel de milisegundos. 2. El diseño del canal de flujo de la válvula en sí La estructura interna del canal de flujo de la válvula afecta directamente la fluidez del fluido y la resistencia de apertura/cierre. La cámara de válvula de diámetro completo o aerodinámica puede minimizar la resistencia del fluido, lo que ayuda a mantener una tasa de llenado estable. El diseño ligero del núcleo de la válvula también puede reducir la inercia del movimiento, facilitando una operación rápida. Superando el problema de la "fuga" La fuga es el peor enemigo de la precisión del llenado, y su causa raíz radica en la precisión de acoplamiento del asiento de la válvula de sellado y la tolerancia del material. 1. El ajuste preciso y el principio de funcionamiento del asiento de la válvula sellada La consecución del objetivo de "fuga cero" radica en la combinación del diseño de sellado interno y el asiento de válvula elástico. Cuando la válvula está cerrada, el vástago de la válvula impulsa el núcleo de la válvula para que presione contra el asiento de válvula de PTFE. La ligera deformación elástica del material de PTFE bajo fuerza puede llenar perfectamente las irregularidades microscópicas entre el núcleo de válvula metálico y el asiento de válvula, logrando un ajuste hermético en toda el área. Esto elimina fundamentalmente la posibilidad de fugas por el vástago de la válvula. 2. Como material base para todos los componentes metálicos en contacto con el fluido, el cuerpo de válvula de acero inoxidable proporciona la resistencia y la resistencia a la corrosión necesarias. Puede soportar la erosión a largo plazo causada por los componentes débilmente ácidos de la cerveza y las soluciones ácidas y alcalinas utilizadas en la limpieza CIP, evitando así el riesgo de daños en la superficie de sellado o contaminación debido a la corrosión del metal. 3. Larga vida útil: La estructura totalmente metálica está diseñada para entornos industriales de alta frecuencia, con una vida útil de hasta varios millones de ciclos. 4. Al agregar la señal de control eléctrico de la válvula solenoide y conectarla al sistema PLC, se puede lograr un control automático e inteligente. En la línea de llenado de una bodega automatizada, la elección de un actuador neumático eficiente, un diseño de sellado interno preciso y una válvula de llenado fabricada con materiales de PTFE y acero inoxidable puede mejorar eficazmente la eficiencia operativa de la línea de llenado, mejorar la calidad del producto y reducir los costos operativos generales.

En la operación diaria de las plantas químicas, la corrosión es uno de los desafíos más severos que enfrentan las tuberías y válvulas de proceso. Las válvulas de mariposa metálicas, especialmente las fabricadas con acero al carbono estándar o acero inoxidable, pueden sufrir picaduras, corrosión intergranular o agrietamiento por corrosión bajo tensión al manipular ácidos, álcalis, haluros o disolventes orgánicos específicos. Esto a menudo conduce a fallas prematuras de la válvula, fugas de medio y paradas no planificadas. Esto no solo genera riesgos de seguridad y contaminación ambiental, sino que también aumenta significativamente los costos de mantenimiento y reemplazo.   ¿Por qué fallan las válvulas metálicas en entornos químicos específicos? La falla por corrosión de las válvulas metálicas generalmente no se debe a una resistencia general insuficiente, sino que es causada por reacciones electroquímicas locales. 1. En medios que contienen iones haluro como iones cloruro y bromuro, la película pasiva en la superficie del acero inoxidable se daña localmente, formando micro-baterías, lo que conduce a una corrosión intensa y profunda del metal en áreas pequeñas, resultando finalmente en perforación. 2. Dentro de un rango de temperatura específico, el carbono en el acero inoxidable se combina con el cromo en los límites de grano para formar carburo de cromo, lo que resulta en una deficiencia de cromo en el área cercana a los límites de grano y, por lo tanto, una pérdida de resistencia a la corrosión, junto con una disminución significativa de la resistencia del material. 3. Bajo el efecto combinado de estrés de tracción y medios corrosivos específicos (como iones cloruro, sulfuros), el metal sufrirá fractura frágil. Dicha falla es a menudo repentina y extremadamente dañina. Estos modos de falla indican que la elección de materiales fundamentalmente compatibles con las propiedades químicas del medio es la clave para garantizar una operación estable a largo plazo.   Ruta de Selección Sistemática para Cuerpos de Válvulas de Plástico de Ingeniería El cuerpo de la válvula de plástico tiene propiedades no metálicas y no electroquímicamente activas. En comparación con las válvulas metálicas que dependen de películas de pasivación superficial (como la capa de óxido de cromo del acero inoxidable), los plásticos de ingeniería (como PVDF, CPVC y PPH, UPVC) exhiben una estabilidad inherente hacia una amplia gama de medios químicos a través de su estructura de cadena molecular alta. La ventaja principal radica en: · La estructura molecular alta de los plásticos de ingeniería tiene una excelente tolerancia a numerosos ácidos inorgánicos, bases y soluciones salinas, evitando fundamentalmente la corrosión electroquímica. · La estructura amorfa o semicristalina de las válvulas de plástico elimina los mecanismos específicos de picaduras y corrosión intergranular que se encuentran en los metales. · Bajo precio, peso ligero, fácil instalación y no propenso a la incrustación. Parámetros de selección CPVC UPVC FRPP/PPH PVDF Resistencia a la temperatura -40°C ~ +95°C -10°C ~ +60°C -20°C ~ +90°C -40°C ~ +140°C Corrosión atingesistencia Buena tolerancia a ácidos, bases y sales, pero no resistente a algunos hidrocarburos aromáticos y disolventes clorados Buena tolerancia a ácidos, bases y sales, pero no resistente a algunos hidrocarburos aromáticos y disolventes clorados Excelente para la mayoría de los ácidos inorgánicos y soluciones alcalinas, pero no resistente a ácidos oxidantes fuertes y algunos disolventes orgánicosExcelente resistencia química, especialmente contra halógenos, ácidos oxidantes fuertes y disolventes M ecánica SolidezAlta rigidez, alta resistencia a la tracción Alta rigidez, con mayor fragilidad a bajas temperaturas Buena rigidez y resistencia al impacto Alta resistencia mecánica y tenacidad, con excelente resistencia a la fluencia P resión Rating10bar El valor principal de la 10bar El valor principal de la El valor principal de la válvula de mariposa neumática de plástico radica en que resuelve el problema fundamental de la compatibilidad del medio a través de la ciencia de materiales, y al mismo tiempo garantiza la fiabilidad mecánica y de control a través de un diseño industrial estandarizado. El valor principal de la válvula de mariposa neumática de plástico radica en que resuelve el problema fundamental de la compatibilidad del medio a través de la ciencia de materiales, y garantiza la fiabilidad mecánica y de control a través de un diseño industrial estandarizado, logrando una mayor fiabilidad del proceso, un menor costo total del ciclo de vida y un mejor control de riesgos.

Antecedentes del mercado La industria acuícola de América del Norte está cambiando rápidamente hacia la automatización y el control inteligente.y gestión de la calidad del aguaEn tales aplicaciones,Las válvulas sirven como dispositivos finales críticos que no solo deben resistir la corrosión del agua de mar, sino también proporcionar mecanismos a prueba de fallos durante las interrupciones de alimentación para evitar la pérdida de agua o la mortalidad del stock.El mercado estadounidense pone especial énfasis en la fiabilidad, la facilidad de mantenimiento y las especificaciones técnicas, como el tiempo de respuesta, la protección contra la entrada y la capacidad de anulación manual. Escenario del cliente y de la aplicación El cliente es una granja acuícola a gran escala en los Estados Unidos que opera varios tanques RAS interiores para especies de peces de alto valor.que condujo a respuestas retrasadas y no pudo integrarse con un sistema central de control PLCEl cliente requería 200 juegos deVálvula de mariposa UPVC motorizada.pdfEl requisito clave era la funcionalidad a prueba de fallos de los actuadores de retorno de resorte (cierre por fallo) para garantizar el cierre automático de las válvulas en caso de pérdida de energía.prevención del reflujo o del desbordamiento. Nuestra solución Basándonos en los requisitos del cliente para la resistencia a la corrosión, la integración del control, el funcionamiento a prueba de fallos y la durabilidad en ambientes hostiles, proporcionamos la siguiente configuración: https://www.songovalve.com/videos-53512762-upvc-wafer-motorizado-actuador-mariposa-válvula-3 pulgadas-220vac-ip65-ip68-10bar-impermeable.html Materiales del cuerpo y de la trayectoria del flujo: Cuerpo de UPVC con disco de acero inoxidable 304.mientras que el disco de acero inoxidable 304 proporciona resistencia a la corrosión y resiste la abrasión menor de sólidos en suspensión. Tipo de actuador: Actuador eléctrico de retorno al resorte, fuente de alimentación de 24 VDC. El mecanismo de retorno al resorte garantiza el cierre automático cuando se interrumpe la alimentación, sin necesidad de señal de control externa. Torque y tiempo de ciclo: Torque de salida del actuador ≥ 150 N·m, suficiente para el funcionamiento fiable de las válvulas de mariposa DN150 bajo presión diferencial máxima. Tiempo de apertura ≤ 30 segundos, correspondiente a los requisitos del ciclo de control del PLC. Protección contra la entrada: Calificación IP67, adecuada para lavado periódico, humedad alta y condensación típicas de los ambientes acuícolas. Interfaz de control y mantenimientoApoya el temporizador y la programación PLC para el control automático de apertura/cierre.Instrucciones para el actuador eléctrico.pdf Los parámetros técnicos clave de la solución se resumen a continuación: Parámetro Especificación Material del cuerpo PTFE y acero Material del disco Acero inoxidable 304 Presión nominal PN10 (ensayo de resistencia de la cáscara de 1,5 MPa) Prueba del sello (fluido) 1.1 MPa Tipo de actuador Volver a la primavera (si no se cierra) con batería Reiniciar Cierra automáticamente la válvula si se corta la energía. Fuente de alimentación 24 VDC Torque de salida ≥ 150 N·m Horario de apertura ≤ 30 segundos Clase de protección Protección IP67 Control de las emisiones PLC / temporizador, con control manual Comentarios de los clientes Después de la entrega del proyecto, el gerente técnico del cliente proporcionó las siguientes opiniones: Las válvulas se instalaron sin problemas y se comunicaron de forma estable con nuestro sistema PLC existente.Lo que más nos impresionó fue el ensayo de seguridad contra fallos todos los actuadores completaron el cierre de resorte-retorno en 2 segundos sin ningún pegamentoLa calificación IP67 funcionó bien en condiciones diarias de lavado, sin penetración de agua en los actuadores o corrosión del tallo observada. Resumen de las actividades This case study illustrates how precise configuration of motorized UPVC butterfly valves—particularly the combination of fail-close actuators and high ingress protection—addresses critical concerns in North American aquaculture automationBasado en los datos técnicos del producto PDF, incluida la presión de ensayo del sello, la resistencia del caparazón y la selección del material,esta solución ofrece una resistencia a la corrosión verificable, fiabilidad operativa y beneficios de mantenimiento a largo plazo, bien adaptados para aplicaciones que exigen un funcionamiento continuo y un rendimiento a prueba de fallos.

Hace algún tiempo, nuestro cliente mexicano de repente se puso en contacto con nosotros, pidiéndonos que encontráramos una solución para mejorar la eficiencia de la producción y la estabilidad del proceso, y para lograr un control automatizado.Considerando los requisitos del cliente y la situación en el lugar, mejoramos 1000 válvulas manuales a actuadores neumáticos para el control. Esto mejoró la velocidad de respuesta del sistema y permitió un control preciso del flujo.La actualización exitosa no fue simplemente un reemplazo de los actuadores; requirió una evaluación técnica exhaustiva de icompatibilidad de interfaz, adaptabilidad operativa y fiabilidad a largo plazo. En primer lugar, es necesario entender el valor de ingeniería de la actualización Punto de trabajo 1000 piezas de válvula manual 1000 piezas de válvula neumática Costo inicial - ¿Por qué no? - ¿Qué quieres? coste de mano de obra $40000/año $4000/año Costo del medio perdido $2000/año $ 0 Costo total de 5 años $ 230.000 60000 Las válvulas manuales tienen limitaciones en el apagado de emergencia, el funcionamiento remoto o los procesos que requieren ajustes frecuentes.La intervención in situ de los operadores no sólo provoca retrasos sino que también plantea riesgos para la seguridad en tuberías de alta temperatura o inaccesiblesLa introducción de los actuadores neumáticos tiene por objeto transformar la válvula en un componente terminal que pueda ser accionado directamente por el sistema de control (como el PLC o el DCS), permitiendo un funcionamiento rápido, repetible,y acciones de apertura y cierre monitoreadas a distanciaEsta es la base para lograr la automatización avanzada de procesos y la gestión de la energía. Parámetros requeridos para el ajuste de válvulas con actuadores neumáticos: 1. Aplicación del par del actuador y de la válvula Cuando se seleccione un actuador neumático,su par de salida debe ser superior al par de funcionamiento requerido por la válvula en condiciones de diferencia de presión máxima (PN16) y condiciones de funcionamiento específicas (como vapor a 200 °C). Los requisitos de par de válvula: están influenciados por el tamaño del núcleo de la válvula, el coeficiente de fricción del material de sellado (como el PTFE), la presión de trabajo del sistema,y las características del medioLa expansión y contracción térmicas en condiciones de vapor pueden aumentar el par de apertura y cierre. Selección del actuador: Basándose en los cálculos o datos de par proporcionados por el fabricante de la válvula, se debe seleccionar un actuador con un margen de seguridad adecuado (generalmente 1,5-2 veces).Un par insuficiente hará que la válvula no pueda cerrarse bien o abrirse completamente, mientras que una selección excesiva dará lugar a un desperdicio de costes y a un mayor consumo de energía. 2Interfaces estandarizadas y conexiones mecánicas Apoyos y acoplamientos de instalación: entre el actuador y la válvula, generalmente están conectados mediante apoyos y acoplamientos de instalación que cumplen con las normas ISO 5211.Es necesario confirmar la compatibilidad y fiabilidad de la conexión entre el tamaño del tallo de la válvula y el eje de salida del actuador.. Es necesaria una conexión mecánica fuerte para garantizar la transmisión efectiva del par y evitar las vibraciones y el aflojamiento. 3Selección del actuador neumático adecuado en función de las condiciones de funcionamiento Actuación neumática de doble acción: Cuando se pierde la presión de la fuente de aire, el actuador permanecerá en la posición en que estaba cuando se perdió la presión. Actuación neumática de una sola acción: durante el funcionamiento normal, el aire comprimido supera la fuerza del resorte para conducir la válvula; cuando se pierde la fuente de aire, se libera la energía del resorte,conducción de la válvula a la posición de seguridad preestablecida (generalmente cerrada o abierta). 4Consideraciones de integración del sistema: señales de control y componentes auxiliares Accesorios de control:Válvula de solenoide, interruptor de límite y unidad de tratamiento de la fuente de aire(filtro, reductor de presión, generador de niebla de aceite) son los componentes centrales que forman un circuito neumático fiable. Control de automatización: El control preciso del flujo del sistema de tuberías se logra mediantecon una capacidad de transmisión superior a 20 WyControl por PLClas señales, lo que permite un control de automatización completa y un monitoreo remoto del estado. La actualización de las válvulas manuales a las de control neumático es un proyecto de sistema integral destinado a mejorar la eficiencia de las válvulas.Control, seguridad, eficiencia y reducción de costesMediante la verificación del par, la revisión de la interfaz, la evaluación de la condición y la planificación de la integración del sistema, promueve la optimización del proceso y la gestión inteligente.
